مشكلة غريبة في انفيرتر رافع الجهد 1500 w

[ammar alrsheed]

السلام عليكم
عندي انفيرتر عاطل تفحصت القطع الداخلية فوجدت :
1- المذبذب hy 1906 عاطل عدد 2 و المقاومات المرافقة له 10 اوم ايضا عاطلة
2- المقومة الاومية عند الخرج 5.8 اوم فقمت بتبديلها بثلاث مقاومات على التوازي
3 - الموسفت عند الخرج عدد 4 عاطل و قمت بتبديله من نوع irf740
بعد عناء استطعت ان احصل على جهد خرج 220 فولت و لكن للأسف اي حمل يطبق على الجهاز يعمل الليد الأحمر و كأنه ليس هناك اي تيار مع العلم ان الآفوميتر مربوط و الخرج 220
أرجو المساعدة جزاكم الله خيرا

[ammar alrsheed]

هل هناك احتمال ان يكون الهرتز غير مضبوط .... و ان كان نعم هل استطيع التحكم به في هكذا رافع جهد

[shaggy.mass]

اخي العزيز ... مانوع انفرتر الذي عندك
اذا كان tbe 1500 يوجد فيه lm358 وفي بعض الموديلات الاخرى اي سي عبارة عن مقارن
ادخل الى داتا شيت للاي سي الذي يقوم بدور مقارن للاوفرلود بالانفرتر وافحص الجهود على الاطراف

[ammar alrsheed]

نوع الانفيرتر
SUOER
و الاي سي الموجود هي tl494c و gzl5424 و ka7500bs

[Omar Mekkawy]

سلام عليكم أخوي

العيب لديك الآن بدارة الأوفرلود

انت قمت بتبديل مقاومة بجانب المحول بمجموعة من المقاومات على التوازي
هذه المقاومات هي المسئولة عن الأوفرلود ولا أعتقد أن قيمتها 5 أوم !

في أغلب التصميمات بشكل عام تكون قيمتها 0.1 أوم ورأيت انك وضعت 3 مقاومات 15 أوم على التوازي فعلى الأغلب هي السبب في عدم عمل الإنفرتر عند التحميل عليه .

هل إحترقت لديك هذه المقاومة فبدلتها بالـ 3 مقاومات أم كانت لديها ألوان ؟

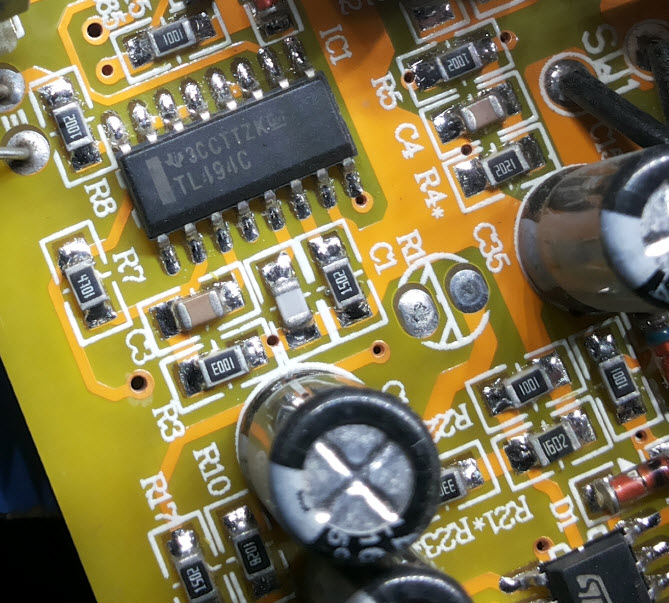

وكان لي طلب أخوي هل ممكن تصور كل أيسي بشكل إنفرادي بالمقاومات التي بجانبه ( صورة واضحة ) !

[ammar alrsheed]

اخ عمر .... السلام عليكم

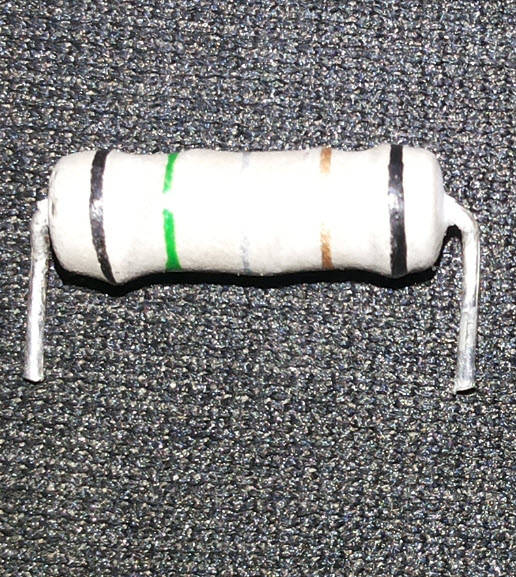

نعم كانت لديها ألوان أعتقد أنها كانت 5.8 اوم و لكن جل من لا يخطئ سأرسل لك صورة المقومة و الصور التي تفضلت بطلبها و الله أعلم أن كلامك عن المقاومة هو الكلام الصحيح و هذه الصور ....

[Omar Mekkawy]

جزاك الله كل خير أخوي على الصور .

بالنسبة للمقاومة لازالت هناك شكوك حول قيمتها لأن هذه المقاومة ذو 5 ألوان وهذا يدل على دقتها الكبيرة ( وأقول لك ان قيمتها أصغر من 0.5 اوم ) ويستحيل أن تكون أكبر من ذلك .

عامةً القياسات التالية ستحدد أين العيب بالظبط :

بالنسبة للمقاومة 5.1 أوم كنت أريدك أن تقيس الجهد عليها في حالة عدم وجود حمل على الإنفرتر ووجود الحمل ( حاول تقول لي أطراف المقاومة هذه متصلة مع الموسفيتات وسالب المكثف أم ماذا ؟ ) .

بالنسبة لخرج الإنفرتر على مكثف ( الخرج ) قل لي ما الجهد عليه ( يجب ان يكون مابين 315 و 330 فولت تقريباً .

على فكرة الأيسيهات اللتي لديك هي كالآتي :

Tl494 والآخر 7500 هما نفس بعضهم البعض في بنيتهم .
الآيسي الآخر 324 وهو أيسي به 4 مقارنات وهو المسئول عن الحماية .

[ammar alrsheed]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

جزاك الله كل خير أخوي على الصور .

بالنسبة للمقاومة لازالت هناك شكوك حول قيمتها لأن هذه المقاومة ذو 5 ألوان وهذا يدل على دقتها الكبيرة ( وأقول لك ان قيمتها أصغر من 0.5 اوم ) ويستحيل أن تكون أكبر من ذلك .

عامةً القياسات التالية ستحدد أين العيب بالظبط :

بالنسبة للمقاومة 5.1 أوم كنت أريدك أن تقيس الجهد عليها في حالة عدم وجود حمل على الإنفرتر ووجود الحمل ( حاول تقول لي أطراف المقاومة هذه متصلة مع الموسفيتات وسالب المكثف أم ماذا ؟ ) .

بالنسبة لخرج الإنفرتر على مكثف ( الخرج ) قل لي ما الجهد عليه ( يجب ان يكون مابين 315 و 330 فولت تقريباً .

على فكرة الأيسيهات اللتي لديك هي كالآتي :

Tl494 والآخر 7500 هما نفس بعضهم البعض في بنيتهم .
الآيسي الآخر 324 وهو أيسي به 4 مقارنات وهو المسئول عن الحماية .

بالنسبة للمقاومة التي ذكرت توصلت لقيمتها من الالوان و القياس على جهاز رقمي و القيمتين أعطت 5.8 اوم .... اما بالنسبة للحمل عندما كانت المقاومة التي في الصورة يبقى الضوء الاحمر و الاخصر يعمل و كأنه هناك حمل مع العلم أني لم احمل اي شيء على الانفرتر
و عندما قمت بتغيير المقاومة بالمقاومات الثلاثة على التوازي حصلت بالافو على قيمة قريبة جدا من 5.8 اوم و صار الانفرتر يعمل و بخرج 220 فولط و الضوء الاخضر يعمل و الأحمر منطفىء و لكن بعد تحميل اي شيء عليه يعمل الضوء الاحمر
و ان شاء الله سوف اقوم بالقياسات التي طلبت و لكن عندي استفسار .....؟ تريد القياس مع المقاومة الاصلية أم مع المقاومات الثلاث على التوازي ؟؟
