مساعدة في فصل مضخة الماء عند اكتمال تعبئة الخزان

[احمد طحان]

http://www.qariya.info/vb/showthread.php?t=165449

[احمد115]

المشاركة الأصلية كتبت بواسطة احمد طحان

http://www.qariya.info/vb/showthread.php?t=165449

مقاطع فيديو لى ممكن يفيدونك


https://www.youtube.com/watch?v=qbGx--4MWjQ
https://www.youtube.com/watch?v=p9TL5oje_5Q
https://www.youtube.com/watch?v=IaDbkJi4Hu0
https://www.youtube.com/watch?v=gTlXZGxYeak
https://www.youtube.com/watch?v=kQiGU3sg9Gg

[motoman2010]

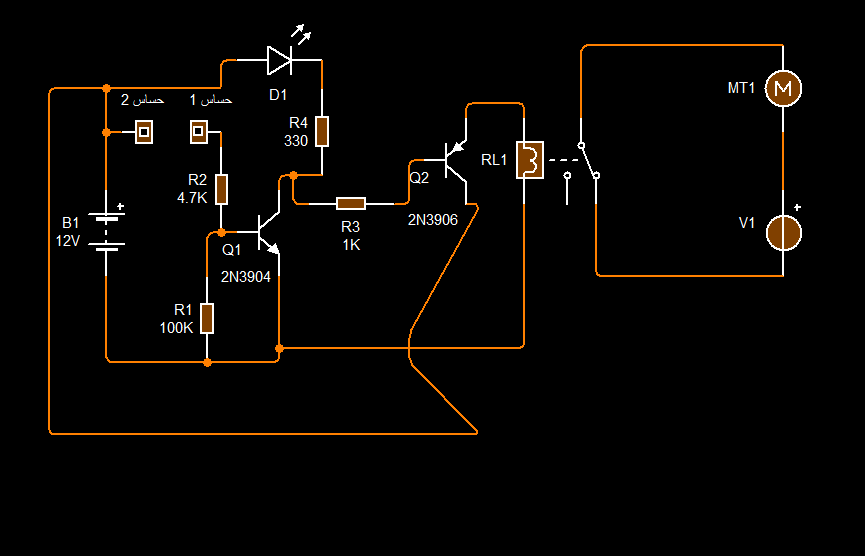

تفضل أخى الكريم هذه الدائرة

[Logic]

المشاركة الأصلية كتبت بواسطة احمد طحان

http://www.qariya.info/vb/showthread.php?t=165449

السلام عليكم
حسب الرابط هذه هي الدائرة الأصلية :

إذا كان المطلوب فقط إضافة ريلاي فهي عملية بسيطة:

يبقى تحديد قيمة المقاومة R ؟
إذا كان الليد من النوع العادي (أحمر أو أخضر أو أصفر ) يعني يعمل من 1.6 الى 2 فولت / 20 ميللي أمبير ، ممكن تجعل R=1k
إذا كان الليد يعمل ب 3 أو 3.6 ،قيمة المقاومة 560 أوم تقريبا .
بالنسبة لمواصفات الريلاي:
ضروري يكون بملامسات قادرة على تحمل تيار وفولت المضخة.

[احمد طحان]

كل الشكر للاخوة الذين ساهموا في هذه الردود المباركة ولكم جزيل الشكر
اما مشاركة الاخ Logic
فالضوء 3فولط والريليه 12فولت تتحمل 250 فولت حسب الكتابة عليهاا
وجاري تجربتهاااا
شكرااا اخوتي بارك الله فيكم

[احمد طحان]

الدارة عملت تمامااا وبشكل رائع كل الشكر للا خوة الذين ساهموا في مساعدتي اتنمى التوفيق للجميع الدائرة جميلة وبسيطة وسهلة المكونات بالمناسبة هذه اول دارة انفذهاااا عملياا وتنجح معي
