السلام عليكم ورحمة الله وبركاته اقدم لكم مشروع من تصميمي وهو كاشف الجهد عن بعد يستخدم في اصلاح شبكة المنازل بسم الله

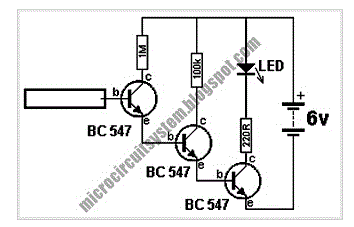

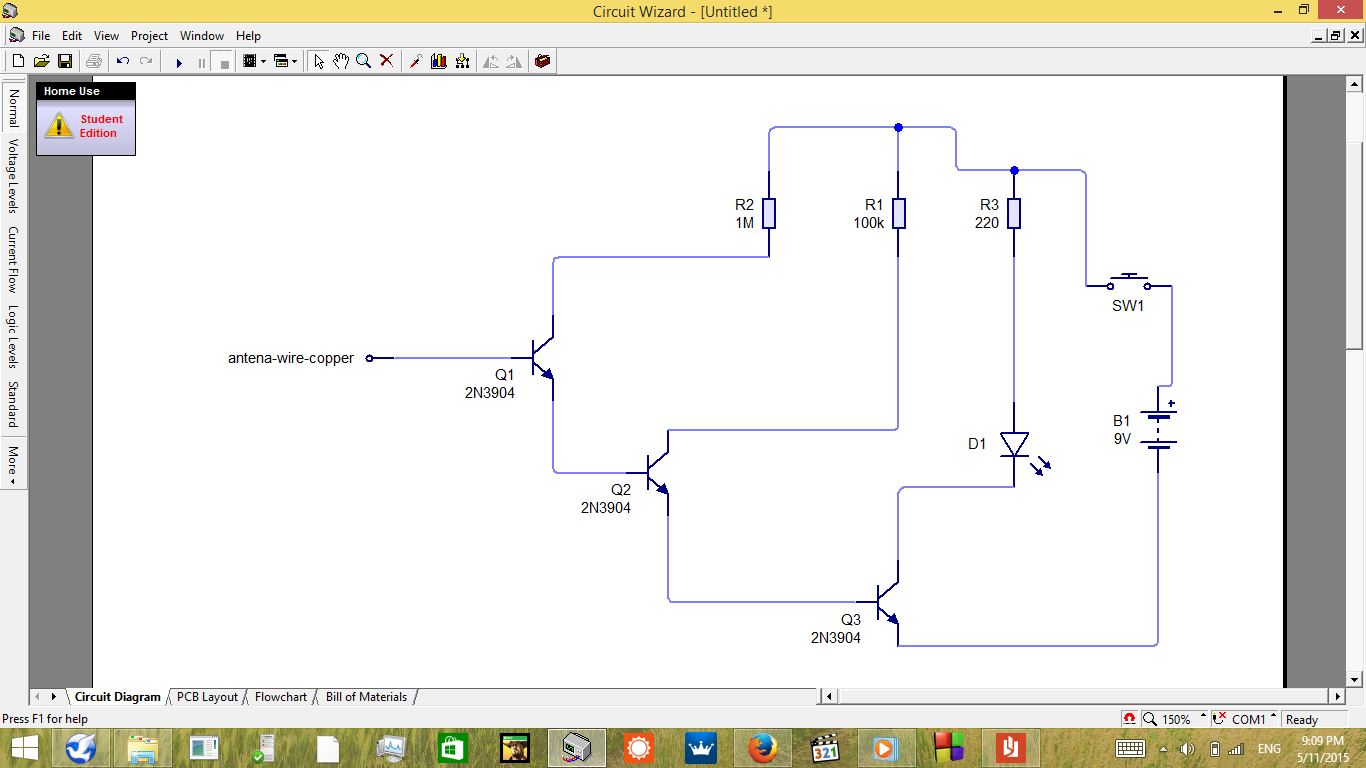

http://upload.qariya.info/up2014/227...97DA2099DB.png
مهندس ja3farما مبدا الرئيسي في الدائرة

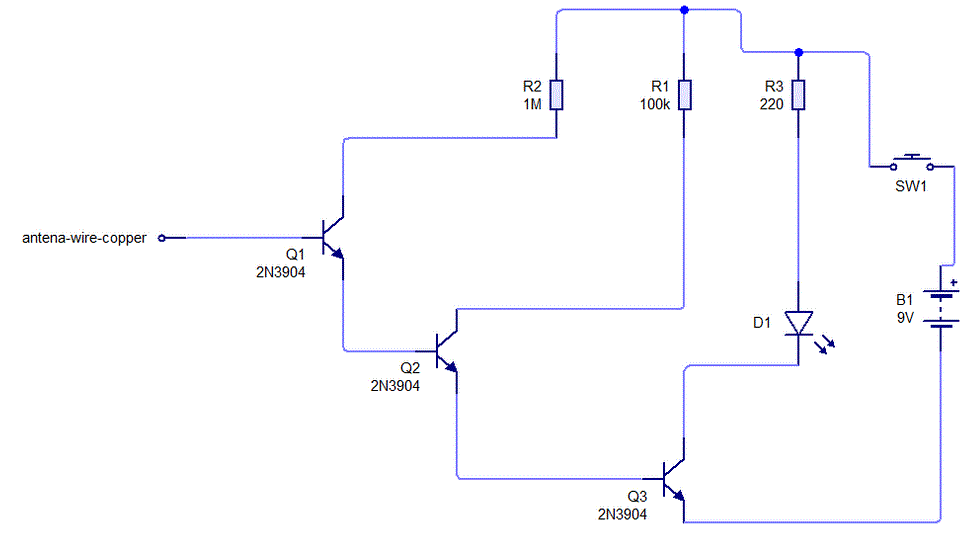

ان السحر في هذه الدائرة هو كسب الترانزستور(hfe) الدائرة تعمل على بطارية 9فولت وعند تحسس حقول كهربائية قريبة يضيئ الليد المتصل من المقاومة الى مجمع الترانزستور وهذا الترانزستور يعمل كمفتاح يصل كاثود الليد بالارضي يتم التحكم به عن طريق الترانزستورين الذي قبله الذي يعملان كمكبرا اشارة مهندس ja3farقلت الحل هو الكسب لم يستخدم في الدائرة ان اقول لك انه مفتاح الدائرة السبب في تحسس الترانزستور الثالث المجالات هو توصيله مع الترانزستورين بهذه الطريقة وعندما نوصل الترانزستورات بهذه الطريقة فاننا نضاعف الكسب مهندس ja3farلم افهم اهمية الكسب بعد الكسب او ال(hfe) هو كسب التيار لقاعدة الترانزستور وقلت لك ان التوصيل بهذه الطريقة يضاعف الكسب لنقم بالقليل من الحسابات ان كسب الترانزستور2n3904هو بقيمة 200 وبالمضاعفة 200*200*200=8000000
8مليون انت تقول ما هي الوحدة المستخدمة للكسب ؟ الكسب يعبر عنه بعدد فقط وهذه القيمة تكفي لتحسس قيمة صغيرة من الكهرباء عن طريق قاعدة الترانزستور الثالث الموصلة بحساس
ملاحظاتي
-ان هذه الدائرة بكسب كبير فهي لا تصلح للورشات مهندس ja3farاليس هذا افضل؟كلا عندما تفحص نقاط الكهرباء وبقربك جهاز مختزن للطاقة (فيه ملفات مثلا) الجهاز لن يكون دقيق وسيتحسس طاقة الجهاز وانت تظن ان في المكان الذي تفحص فيه كهرباء
-الحساس المستخدم الموصل بقاعدة الترانزستور الثالث هو انتين او سلك صلب (برايي ه افضل يتحرك معك كما تشاء)او قطعة نحاس بوجه واحد لصناعة الدوائر المطبوعة (single sided copper clad pcb material)
- اذا اردت الاستعمال للورشات استبدل الترانزستورات بترانزستورات ذات كسب اقل
-لا تلمس الحساس باي سلك او نقطة فيها كهرباء
اتمنى ان اكون قد افدتكم وانتظروني بالكاشف الجديد الذي استعمله بالورشة
ولا يعطل عند لمسه بالكهرباء العامة وهو افضل وابسط بكثير
اي اسئلة او نقد للموضوع انا جاهز
