مشروع مهم للورشات 2

[ja3far]

السلام عليكم في مشروعي هذا ساستخدم دائرة ابسط واكثر عملية لنبدا

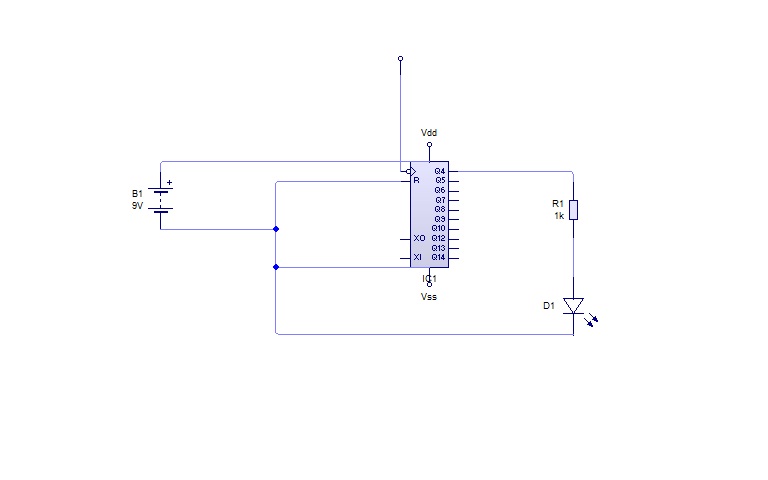

http://upload.qariya.info/up2014/227...3FFEBADDE1.jpg
ماذا انها صغيرة جدا مستحيل ان تعمل
صدق او لا تصدق انها تعمل وبفعالية وقوة اكثر من السابقة لنبدا الدائرة تستخدم الاي سي 4060 وهي من نوع cmos من الفصيلة المنطقية 4000b اول سؤال تساله ؟ اعرف ان عائلة 4000b لا يمكن تغذيتها الا بجهد موجب وهو 5 فولت وبطاريتك هنا 9فولت هناك خطا كلا ان هذه المتكاملة فريدة من نوعها فانها تستطيع ان تاخذ حتى 20فولت ولكن لمصلحة الحجم نضع 9فولت وانا استخدمت بطارية suoer من نوع
Neda 6f22 وانها تعمل باستمرار معي منذ اربع اشهر الدائرة هنا تعمل كمقسم ترددات فان طرف ال clock موصول بالحساس ولكن تسال اذا ظلت تقسم الترددات فان الليد لن يعمل ولن تقوم بعملها ك(قاسم ترددات) ليتم عملها يوصل طرف الريسيت او (اعادة بدء العد)بالسالب تسال اذا تم توصيله بالسالب فانه لن يبدا اقول لك هذا خطا
عندما يقسم التردد للمرة الاولى يضيء الليد وسيخرج القليل من التيار الى السالب القليل جدا منه يكفي لاعادة تشغيل المتكاملة وبدا العملية من جديد

فعندما يوجد حقل كهربائي الليد يضيء ويطفي وعند وضعها عند تيار عالي الليد يومض اسرع

ملاحظاتي
الطرف vdd يعني موجب المتكاملة
الطرف vssيعني سالب المتكاملة
الدائرة لا تعطل عند لمس الحساس بكهرباء عالية
حاول قدر الامكان اختصار مساحة العلبة لان الدائرة صغيرة جدا وافعل كما فعلت انا

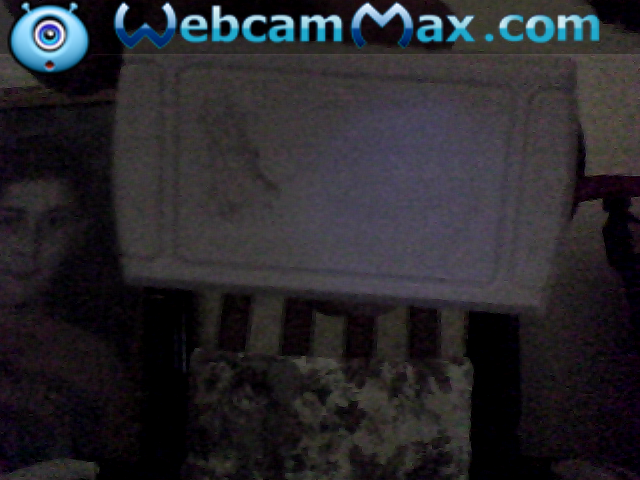

انظر هذا حجم العلبة من الاعلىhttp://upload.qariya.info/up2014/227...ED6C51BD80.png

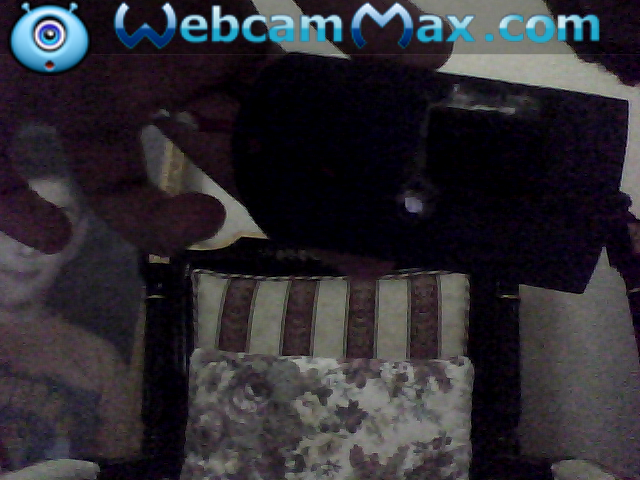

هذا شكل العلبة من الاسفل http://upload.qariya.info/up2014/227...4B6DF388DA.png

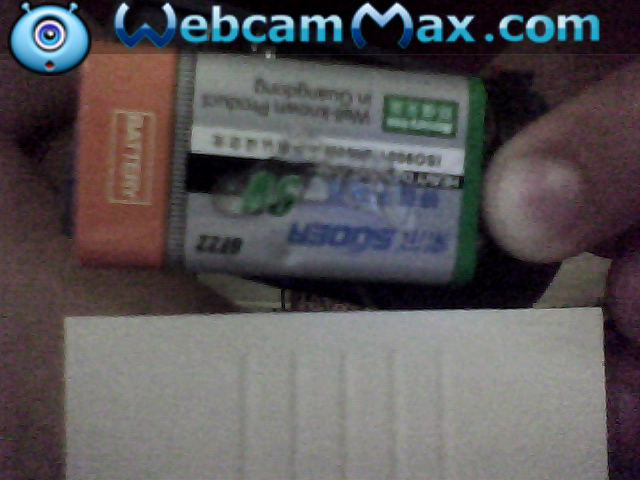

هذا نوع البطارية suoer (شور) http://upload.qariya.info/up2014/227...925F799E9D.png

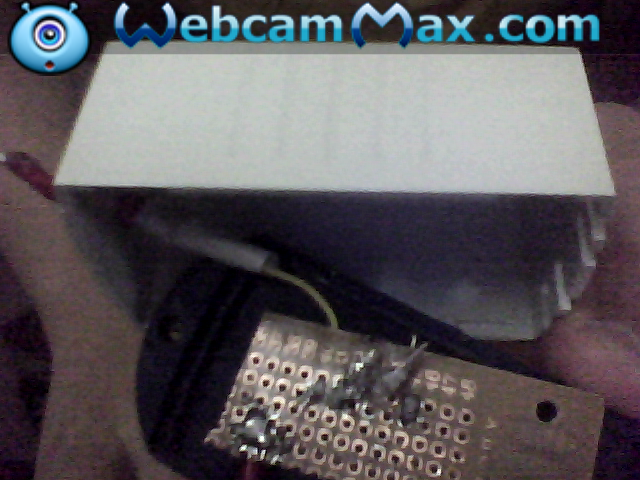

هذا حجم الدارة http://upload.qariya.info/up2014/227...112EEBF9C0.png

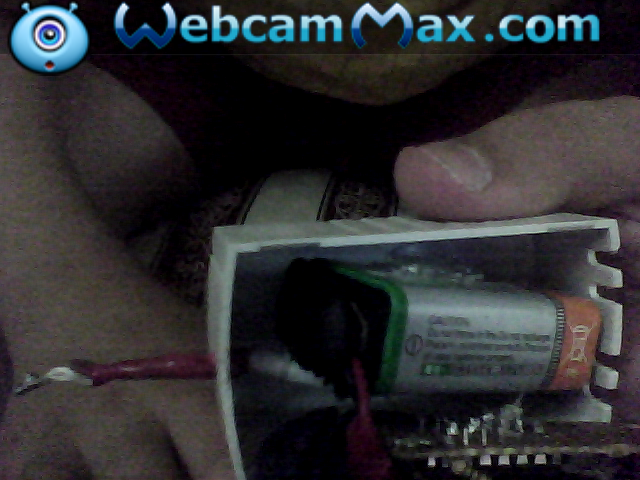

هكذا ارتب القطع داخل العلبة البطارية فوقها الدارة وفوقها الغطاءhttp://upload.qariya.info/up2014/227...AED4E56249.png

هذا الحساس الذي استعمله سلك صلب واشجع على استعماله لانه يتحرك معك وافضل يمكن ان تضع عليه هييت شرينك او تغلف بشريط لاصق كما انا فعلت

هام :لا تستخد انتين لانه سيلتقط امواج الهاتف والراديو

انا استخدمت ليد اخضر عالي السطوع فهو شفاف ولونه اقوى بكثير اشتريته بعشر ليرات سورية

ولمن يريد ان يعرف العلبة هي علبة ترانس الكتروني للمبة فلورسينت (نيون) وانا اشدد اذا كنت تشتري ترانسات الكترونية (electronic ballast)اشتري من ماركة كليك (click) عمرهم طويل جدا وحجمهم صغير مثل هذا الترانس لقد صمد لمدة اربع سنوات تقريبا والعلبة الصغيرة طبعا
وكما ترى يتسع في جيبي جيدا
http://upload.qariya.info/up2014/227...8D93A02C6B.png


اي نقد او استفسار انا جاهز وانتظروني في موضوعي القادم وهو باور سبلاي رائع وبسعر منافس اشتريته اليوم


السلام عليكم ورحمة الله وبركاته

[فكروعلم]

السلام عليكم
أخي جعفر الغالي لك أجمل تحية وأسمح لي أن أصحح لك الخطأ فأنت تقول إن المتكاملات من عائلة 4000B لايمكن تغذيتها إلا بجهد 5 فولت وهذا غير صحيح إطلاقاً فهذا الكلام ينطبق على المتكاملات من عائلة ***74 وهذه الدارة المقدمة موجودة في مئات المواقع وبنفس طريقة التوصيل وهذا الموقع مثال على ذلك

http://www.eleccircuit.com/non-conta...-using-cd4060/

[ja3far]

اخي شكرا لك على نقدك لم اميزها عن اشباهها من7400ساصحح خطاي مرة اخرى شكرا لك

[abdoelrefaiy]

السلام عليكم ورحمة الله و بركاته

اشكر الاخوة من قدم الدائرة ومن نقدها

ومن تقبل النقد بصدر رحب

ادعو الله ان يديم الحب و التعاون بيننا

والسلام عليكم ورحمة الله و بركاته

[سعيد عويطة]

السلام عليكم...تحياتي لصاحب الموضوع....

عندي سؤال الى استاذي فكر وعلم... دائرتك الذي وضعتها هل ممكن نعدل عليها ونجعلها تستقبل التردد الذي اريدة,,,,وشكرا سلفا

[ja3far]

المشاركة الأصلية كتبت بواسطة سعيد عويطة

السلام عليكم...تحياتي لصاحب الموضوع....

عندي سؤال الى استاذي فكر وعلم... دائرتك الذي وضعتها هل ممكن نعدل عليها ونجعلها تستقبل التردد الذي اريدة,,,,وشكرا سلفا

وعليك السلام اخي انت تقصد الدائرة الذي وضع لها الرابط في رده
