مشكله في البور سبلاي

[حسن هادي محمود]

السلام عليكم

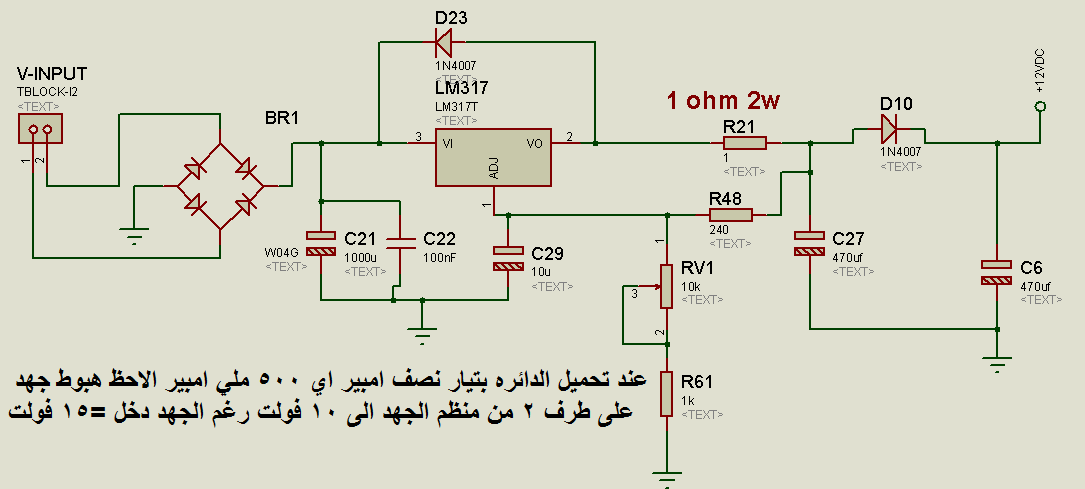

عندي مشكله في البور سبلاي بأستخدام LM317 عندما اجعل فولتيه الادخال 17 فولت واثبت الاخراج على 13 فولت واقوم بتحميله بحدود 400mA اجد هناك هبوط بالجهد في جهه الخرج يعني تصل الى 10 فولت ومصدر الادخال 15 فولت

لماذا لايثبت منظم الجهد رغم ان جهد الادخال لايزال قيمه عاليه



أيضا اجد ايسي LM317 يحمى فهل هذا طبيعي ؟
تحياتي

[Logic]

السلام عليكم
أخي حسن
1/ في الدائرة القياسية ل 317 كمنظم جهد لا وجود للمقاومة R21 .
في الداتا شيت حديث عن مقاومة مشابهة هي Rs ..
إذا ممكن اقرأ ما كتب حولها هنا (صفحة 10 و11) والاحتياطات الواجب اتخاذها:
http://www.ti.com/lit/ds/symlink/lm117.pdf

2/ هنا دائرة قياسية وتحتها دائرة لتحسين الأداء :


طبعا ضروري من مكثف التنعيم على الدخل بعد ديودات التوحيد .

[حسن هادي محمود]

المشاركة الأصلية كتبت بواسطة Logic

السلام عليكم
أخي حسن
1/ في الدائرة القياسية ل 317 كمنظم جهد لا وجود للمقاومة R21 .
في الداتا شيت حديث عن مقاومة مشابهة هي Rs ..
إذا ممكن اقرأ ما كتب حولها هنا (صفحة 10 و11) والاحتياطات الواجب اتخاذها:
http://www.ti.com/lit/ds/symlink/lm117.pdf

2/ هنا دائرة قياسية وتحتها دائرة لتحسين الأداء :


طبعا ضروري من مكثف التنعيم على الدخل بعد ديودات التوحيد .

السلام عليكم
اشكرك اخي العزيز على ردكم
انا كنت انوي وضع مقاومه 0.1 اوم 5 واط يعني اقصد مقاومه R21

هو ايضا اخي حتى لو الغيها يحدث هناك أنخفاض بالجهد ؟

اخي العزيز ماهو رأيك ب منظم الجهد LM338 فهو نفس عائله LM317 ولكن يختلف عنه بأنه يتحمل تيار 5 امبير

تحياتي

[Logic]

أخي انظر جهة الخرج ربما يكون لديك حمل زائد غير مرئي مثل تماس صغير بين خطين أو سلكين قريبين من بعضهما أو غير ذلك .
LM338 منظم جيد يمكن أن يخرج 4 أمبير بدون مشاكل.

[حسن هادي محمود]

المشاركة الأصلية كتبت بواسطة Logic

أخي انظر جهة الخرج ربما يكون لديك حمل زائد غير مرئي مثل تماس صغير بين خطين أو سلكين قريبين من بعضهما أو غير ذلك .
LM338 منظم جيد يمكن أن يخرج 4 أمبير بدون مشاكل.

السلام عليكم
لاأعتقد أخي يوجد التماس لان تيار طبيعي وفق الحمل موجود

سحاول تجربه بجهد 12 فولت بدون منظم LM317
وأعطيك النتائج ان شاء الله

تحياتي

[ماجد عباس محمد]

أخى
تستخدم فى الدخول مكثف 1000 ميكرو
جهد التغير Ripple voltage = التيار × الزمن ÷ سعة المكثف
عند نصف أمبير سيكون 0.5 × 0.01 لكونه موجة كاملة ÷ 1000 × 1^-6 = 5 فولت
هذا يجعل الدخل ينخفض لأقل من حدود التقويم طول الوقت مسببا خرج غير صحيح
اقترح استخدام مكثف 4700 ميكرو
السخونة طبيعية لكون الحرارة المتولدة هى ضرب التيار 0.5 × فرق الجهد بين الدخول و الخروج

[حسن هادي محمود]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى
تستخدم فى الدخول مكثف 1000 ميكرو
جهد التغير Ripple voltage = التيار × الزمن ÷ سعة المكثف
عند نصف أمبير سيكون 0.5 × 0.01 لكونه موجة كاملة ÷ 1000 × 1^-6 = 5 فولت
هذا يجعل الدخل ينخفض لأقل من حدود التقويم طول الوقت مسببا خرج غير صحيح
اقترح استخدام مكثف 4700 ميكرو
السخونة طبيعية لكون الحرارة المتولدة هى ضرب التيار 0.5 × فرق الجهد بين الدخول و الخروج

السلام عليكم
أشكرك جزيل الشكر
ممكن سؤال هل مقاومه الي وضعتها على توالي مع خرج منظم (( مشاركه 1)) هي ضروريه واذا كانت كذلك فكم قيمه مناسبه
تحياتي

[ماجد عباس محمد]

أخى
هذه المقاومة تستخدم فقط لتحويل الدائرة لمصدر تيار ثابت أى أنها تسبب تغيير الفولت فى الخرج للحصول على تيار حمل ثابت وهذا مشروح فى الشكل رقم 43 فى صفحة 21 لهذا فهى تسبب تغيير ملحوظ فى جهد الخرج مع تغير التيار
أما كمصدر جهد ثابت فكما ذكر فى صفحتى 10 و 11 أنه بوضع المقاومة R48 بعيدا عن اطراف المتكاملة فمقاومة السلك وهى المتمثلة بهذه المقاومة R21 ستسبب لك مشاكل رغم صغر قيمتها و يحذر الصانع من تواجدها
