السلام عليكم
اولا : هل يمكن ادخال نصف موجة جيبية على الموسفت باور في الانفيرتر لكي تخرج موجة جيبية ؟
................

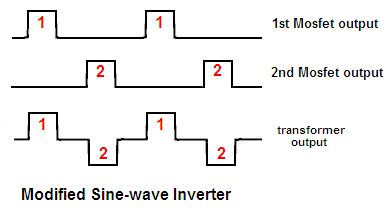

ثانيا : نحن ندخل موجات مربعة بطريقة ما لأخراج موجة جيبية معدلة وليست موجة جيبية نقية كما في الصورة التالية :
فهل يمكن ادخال هذا الخرج بعد تعديله وجعل فترة الـ low اكثر من الـ High فيكون الخرج للانفيرتر شبيه بالموجة التالية :
يعني ادخل على الموسفت نصف موجة جيبية معدلة ليكون الخرج موجة جيبية معدلة اكثر دقة ، فهل يمكن هذا ام يكون اشكال على الموسفت ؟
وعليكم السلام أخوي
بالنسبة لإدخال الموجة الجيبية مباشرة على الموسفيت سمعت كثيراً أنها تسبب سخونة شديدة في الموسفيت وتسبب إحتراقه.
لذلك نلجأ للطريقة الثانية فعلاً لتخطي هذه المشكلة وهي إما عمل Modified Sine Wave عن طريق إدخال إشارات منطقية ذات تأخير زمني بين الثانية والأولى .
والرابط التالي يشرح الطريقة بالتفصيل : http://www.m0ukd.com/homebrew/pic-co...wave-inverter/
وهناك حل آخر وهو الأصعب بكثير وهو رسم الـ Sine Wave بإستخدام SPWM Module بالميكروكونترولر إبحث عنها وراح تجد الكثير عنها .
اشارة الدخل للموسفت
