دائرة أنفيرتر تتضمن تحكم رجعي لتحكم بعرض النبضة و انذار انخفاض جهد البطارية

[adison]

السلام عليكم ورحمة الله وبركاته ...

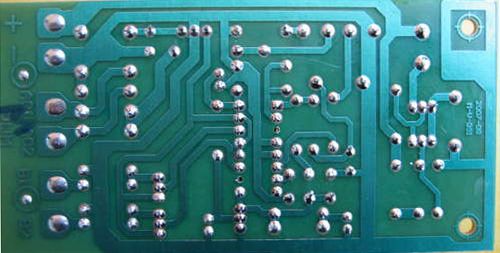

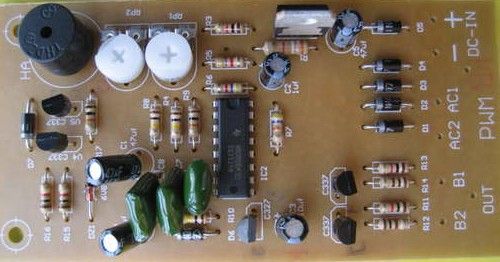

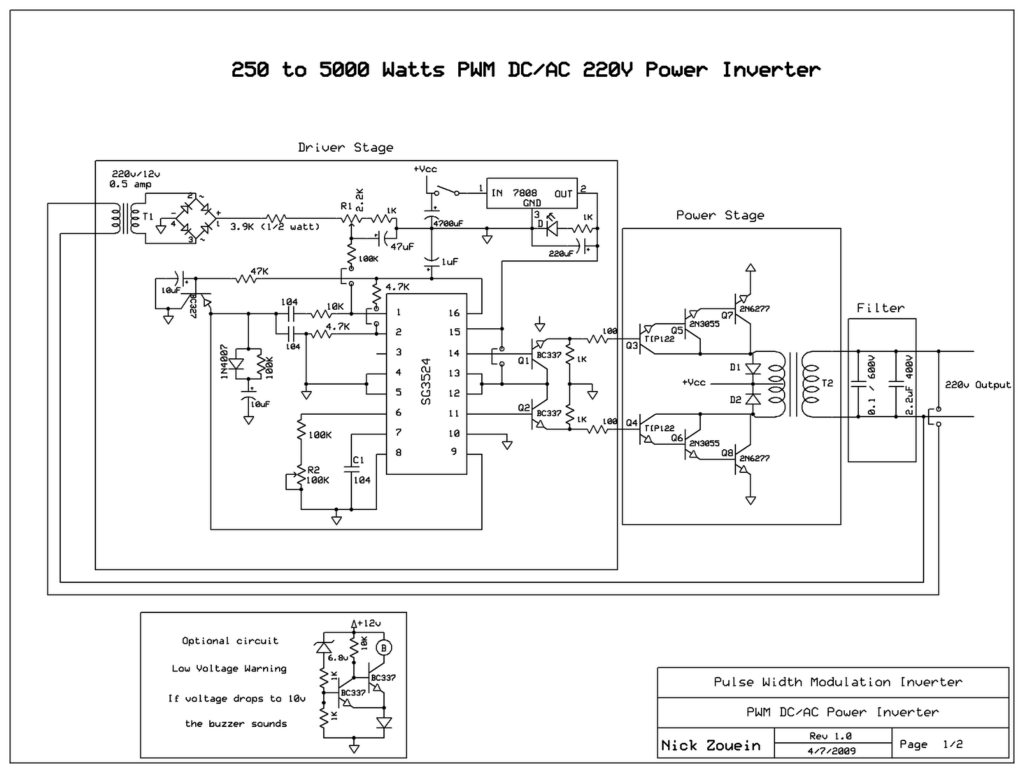

أقدم لكم أحبتي هذه الدائرة التي تعمل كدرايفر للأنفرتر

فهذه الدائرة تعمل على تقنية PWM فكلما زاد الحمل تغير عرض النبضات تلقائياً
للحصول على خرج منتظم .
كما تتضمن أنذار عند انخفاض جهد البطارية
الدائرة عملية ومجربة وناجحة 100%

ملاحظات: يجب ان يكون جهد خرج المحول الانفيرتر وعدد لفاته أكثر من 220 فولت مثلا 270 فولت وعن طريق المقوامات المتغيرة في الدائرة يمكن ضبط الخرج على 220فولت وضبط الفريكونسي 50 هرتز. حتى نحصل على فيد باك جيد
ويفضل لف محول (T1) داخل المحول (T2)
بحيث يكون محول الانفيرتر
بقدرة 500 الى 2000 وات حسب قدرة المحول و الموسفت او الترنزسستور

(12.5 - 0 - 12.5 ملف مبدئي)
( 270 - 0 ملف ثاني خرج الانفيرتر)


(12 - 0 ملف ثالث ويكون قليل التيار ( سلك رفيع ) لتوليد جهد للتحكم بالفيد باك

أرجو أن تستفيدو من هذه الدائرة العملية الفعالة .... أنصح بتجربتها.

[Sallam]

أشكرك أخي أديسون لتعبك في عرض هذه الدارة

هي فعلا مجربة وموجودة في الأسواق السورية فالبعض يشتريها جاهزة ويقوم بتطبيق باقي القطع ...

بالنسبة لدارة الإنذار هي ليست فعالة لأن السبب يعود الى عدم انتبهاه الأشخاص الى صوت البذر والبعض يعمل على ألغاءه لأنهم يعتبرونه مزعج.

لي سؤال هل يمكن جعل مكان الإنذار دارة أو أيا كان تتحكم بإيقاف الانفرتر عن العمل بحال انخفض جهد البطارية عن مستوى معين.

لك الشكر

[adison]

بارك الله بكم
نعم يمكن عن طريق وضع ريلي مكان البزر
لتتحكم بفصل او ايصال الجهد لهذه الدائرة عند نقطة( vcc ) .
وبالتالي عند عمل الريلي تفصل التغذية عن الدرايفر

[Sallam]

المشاركة الأصلية كتبت بواسطة adison

بارك الله بكم
نعم يمكن عن طريق وضع ريلي مكان البزر
لتتحكم بفصل او ايصال الجهد لهذه الدائرة عند نقطة( vcc ) .
وبالتالي عند عمل الريلي تفصل التغذية عن الدرايفر

أشكرك اخي الكريم لردك

ولكن بقي شيء واحد استفسر عنه وهو
عندما ينخفض جهد البطارية ستفصل الريليه ولكن بمجرد الفصل سيرتفع جهد البطارية قليلا مما يجعل الريليه تعمل وما إن تعمل ثانية حتى تجد الدارة ان البطارية منخفضة فتفصلز

يعني ستبقى الريليه في حالة فصل ووصل الى اي يتم شحن البطارية

لذلك كيف نستطيع عمل ما يعرف ب ( Latch ) أي مسك للحالة بحيث لن تعود الريليه للعمل إلا بأمر خارجي كمقتاح لحظي او ما شابه.

ارجو أن أجد عندك الحل المناسب

وأعتذر لأنني سأتعبك معي قليلا وصولا لما أريده من الدارة

مع كل التقدير والاحترام

[ahm_far2002]

الرجاء من الاخ الكريم دائرة pcb للتجربة علي برنامج السركت وزر او البروتس
وشكرا جزيلا

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة Sallam

أشكرك اخي الكريم لردك

ولكن بقي شيء واحد استفسر عنه وهو
عندما ينخفض جهد البطارية ستفصل الريليه ولكن بمجرد الفصل سيرتفع جهد البطارية قليلا مما يجعل الريليه تعمل وما إن تعمل ثانية حتى تجد الدارة ان البطارية منخفضة فتفصلز

يعني ستبقى الريليه في حالة فصل ووصل الى اي يتم شحن البطارية

لذلك كيف نستطيع عمل ما يعرف ب ( Latch ) أي مسك للحالة بحيث لن تعود الريليه للعمل إلا بأمر خارجي كمقتاح لحظي او ما شابه.

ارجو أن أجد عندك الحل المناسب

وأعتذر لأنني سأتعبك معي قليلا وصولا لما أريده من الدارة

مع كل التقدير والاحترام

الشكر الجزيل لصاحب الموضوع وماتم طرحه من معلومات :
الاخ سالم : فعلا هذه الحالة تحدث كما تفضلت ..

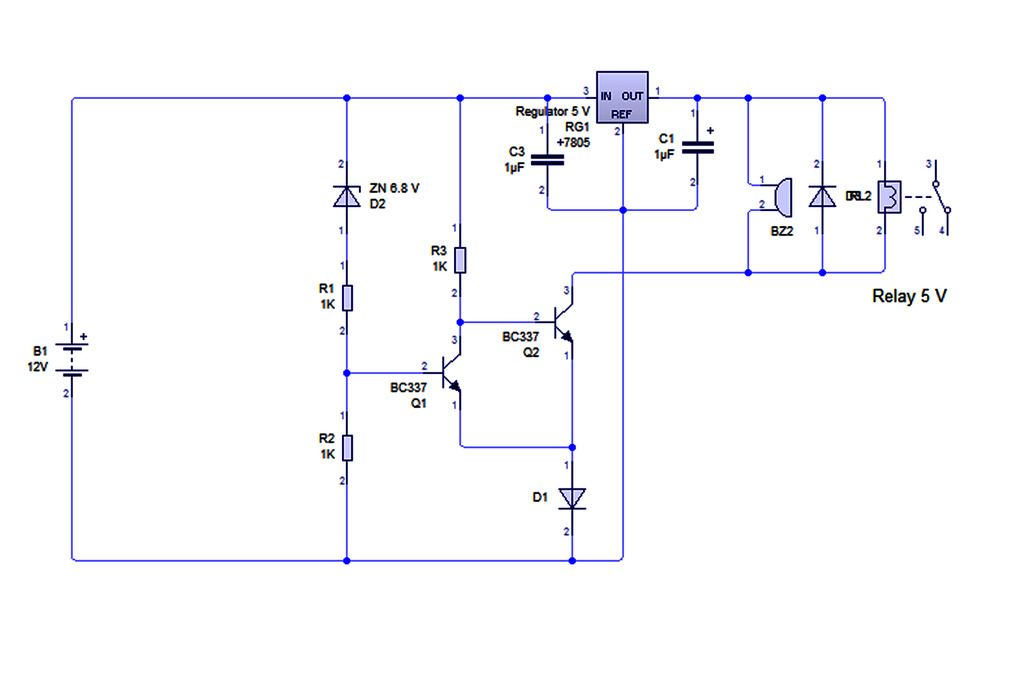

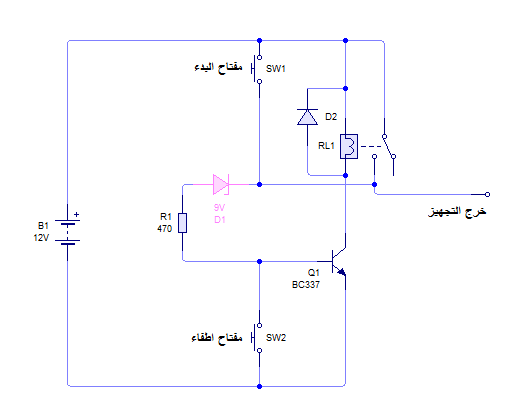

حاولت ان افكر بطريقة بسيطة وهي طبعا تحتاج للتجربة . وهي ان نجعل تجهيز المذبذب عن طريق خرج ريلي وكذالك الامر الخاص بتشغيل قاعدة الترانزستور وعن طريق الزنر هي الاخرى مؤخوذه من الخرج (متلامس التشغيل للريلي ) فاذا تم الفصل عند الانخفاض لايعود للعمل الا بعد الضغط على البش بتن الذي يعطينا تجهيز البيز بشكل مؤقت لغاية التلقيط .
المخطط يوضح ماتقدم من كلام وممكن تجربتها . طبعا قيمة الزنر مهمة جدا حسب الرغبة .

[فداء سوريا]

السلام عليكم ورحمة الله .
ممكن من الاخوة الافاضل افادتي :
هل تصلح هذه الدارة ايضا للموسفيت ام فقط ترانزستور

[ahm_far2002]

السلام عليكم رجاء لو حد عنده الرسمة بالسركت ويز يرفعها هنا مشكورا
احمد
