سؤال محيرنى عن pic16f628a + lcd

لدى lcd 2*16 و pic16f628
واردت عمل مشروع صغير وهو عداد زمنى لتشغيل جهاز لفتره زمنيه معينه
وهذا هو الكود

/* LCD Data D4-D7 connected to RB4-RB7 LCD RS -> RA0 LCD E -> RA1 Relay -> RA3 */ // LCD module connections sbit LCD_RS at RA0_bit; sbit LCD_EN at RA1_bit; sbit LCD_D4 at RB4_bit; sbit LCD_D5 at RB5_bit; sbit LCD_D6 at RB6_bit; sbit LCD_D7 at RB7_bit; sbit LCD_RS_Direction at TRISA0_bit; sbit LCD_EN_Direction at TRISA1_bit; sbit LCD_D4_Direction at TRISB4_bit; sbit LCD_D5_Direction at TRISB5_bit; sbit LCD_D6_Direction at TRISB6_bit; sbit LCD_D7_Direction at TRISB7_bit; // End LCD module connections // Tact switches and Relay ports sbit Relay at RA3_bit; sbit SS_Select at RB0_bit; // Start Stop Timer Select sbit Unit_Button at RB1_bit; // Set unit min sbit Ten_Button at RB2_bit; // Set ten min // Messages char Message1[]="00-99 min Timer"; char Message2[]="Device ON"; char Message3[]="Device OFF"; char Message4[]="Set Time: min"; char Message5[]="Time Left: min"; unsigned short i, j, unit=0, ten=0, ON_OFF=0, index=0, clear, time; char *digit = "00"; // 300ms Delay void Delay_300(){ Delay_ms(300); } void Display_Digits(){ digit[1]=unit+48; digit[0]=ten+48; Lcd_Out(2,11,digit); } void start_timer(unsigned short MinVal){ unsigned short temp1, temp2; Relay = 1; ON_OFF = 1; Lcd_Cmd(_LCD_CLEAR); Lcd_Out(1,1,Message2); Lcd_Out(2,1,Message5); OPTION_REG = 0x80 ; INTCON = 0x90; for (i=0; i<MinVal; i++){ temp1 = (MinVal-i)%10 ; temp2 = (MinVal-i)/10 ; Lcd_Chr(2, 12, temp2+48); Lcd_Chr(2, 13, temp1+48); j=1; do { Delay_ms(1000); j++; } while(((j<=60) && (Clear ==0))); if (Clear) { Relay = 0; Delay_ms(500); Lcd_Out(1,1,Message3); INTCON = 0x00; goto stop; } } stop: Relay = 0; ON_OFF = 0; unit = 0; ten = 0; clear = 1; } void interrupt(void){ if (INTCON.INTF == 1) // Check if INTF flag is set { Clear = 1; INTCON.INTF = 0; // Clear interrupt flag before exiting ISR } } void main() { CMCON |= 7; // Disable Comparators TRISB = 0b00001111; TRISA = 0b11110000; Relay = 0; Lcd_Init(); // Initialize LCD start: clear = 0; Lcd_Cmd(_LCD_CLEAR); // Clear display Lcd_Cmd(_LCD_CURSOR_OFF); // Cursor off Lcd_Out(1,1,Message1); Lcd_Out(2,1,Message4); Display_Digits() ; do { if(!Unit_Button){ Delay_300(); unit ++; if(unit==10) unit=0; Display_Digits(); } // If !Unit_Button if(!Ten_Button){ Delay_300(); ten ++; if(ten==10) ten=0; Display_Digits(); } // If !Ten_Button if(!SS_Select){ Delay_300(); time = ten*10+unit ; if(time > 0) start_timer(time); } // If !SS_Select if(clear){ goto start; } } while(1); }

والمحاكاه تعمل على البروتس واشتغلت تمام




ولكن عند التطبيق العملى لم تعمل لم تظهر عليها بيانات



فما الحل ؟؟؟؟؟؟

[motoman2010]

المشكله كانت فى انى موصل طرف ضبط التباين فى الشاشه بالارضى مباشرة
بدون مقاومه متغيره
ولكن عند وضع المقاومه الشاشه نصفها يعمل والاخر لا يعمل

[ABOUYAGINE]

السلام عليكم
أعتقد أن المقاومة المتغيرة تكون بطرف الاضاءة للشاشة جرب المقاومة 2k2؟
أخي ممكن تضع الكود المشروع من فضلك؟

[motoman2010]

اقتباس المشاركة الأصلية كتبت بواسطة ABOUYAGINE السلام عليكم أعتقد أن المقاومة المتغيرة تكون بطرف الاضاءة للشاشة جرب المقاومة 2k2؟ أخي ممكن تضع الكود المشروع من فضلك؟

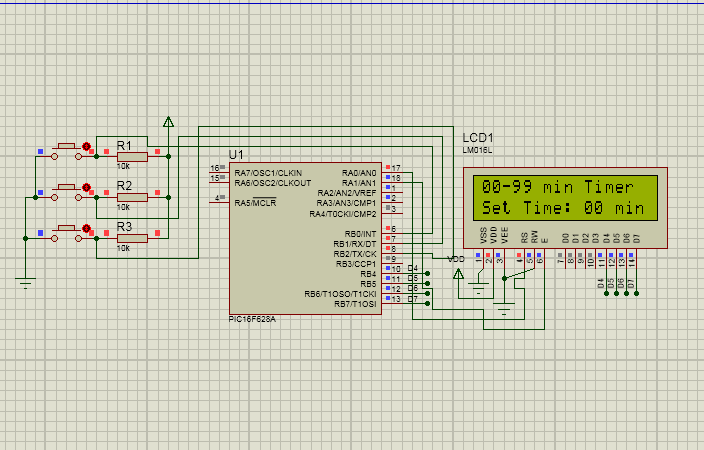

اسف على التأخير هذا ملف الميكروسى والمحاكاه على بروتس

[Logic]

أخي

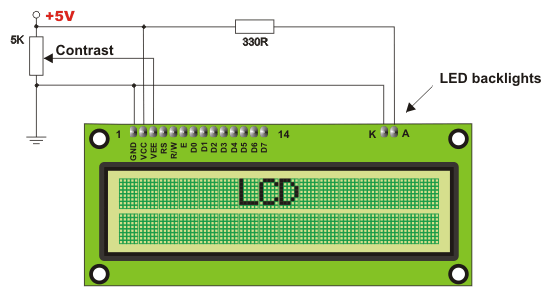

1- فقط للتذكير طريقة توصيل المقاومة (5 الى 10 كيلو) مع الشاشة كما يلي:

تاكد من مصدر التغذية 5 فولت هل هو جيد ويعطي التيار الكافي للدائرة وخصوصا للشاشة.
2- إعدادات مشروعك تفرض عمل البيك بمذبذب خارجي 4 ميغا
و ريست خارجي أعتقد أنك وضعت كريستالة 4 ميغا في الدائرة الحقيقية .
كذلك مدخل الريست (RA5) ضروري يوصل مع الموجب 5 فولت (بواسطة مقاومة 10 كيلو ) .
3- خيار Brown out detect ربما لا يكون هذا سبب المشكل لكن الأفضل جعله disabled.
