سؤال حول استبدال ملف موجود بدائرة باور ل سويتش كمبيوتر

[I-IEMA]

الســلام عليكم و رحمة الله وبركاته
كل عام و انتم بخير ، و رمضان كريم

كنت بصلح مكثف مهزوز فى سويتش دى لينك ،، و ما اخدتش بالى و انا بجرب السويتش و البوردة كانت ملمسة فى جسم السويتش و الموجب و السالب لامسين بعض و عملت قفلة

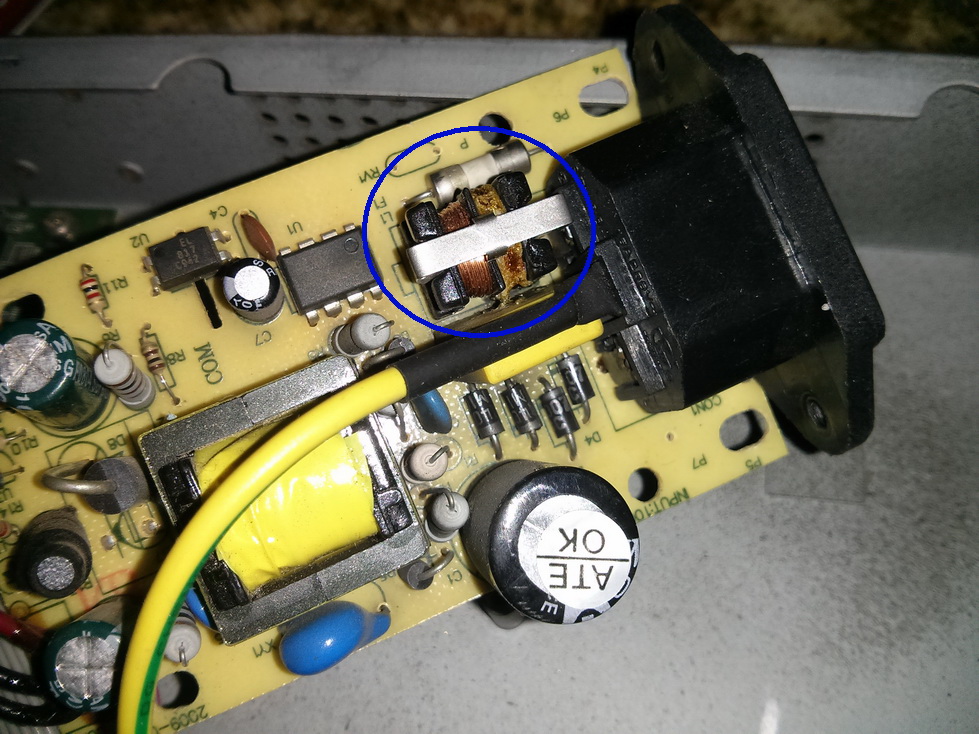

السويتش قطع باور خالص ، و البوردة سايح فيها الملف المعلم عليه بالازرق ده
( هو بـ اربع رجول فى البوردة )



انا مبتدئ فى الالكترونيات و كنت عاوز اسألكم ازاى اقيسه علشان اتأكد ان هو اللى قاطع ،
و منين اقدر اغيره و اعرف مواصفاته علشان اجيب زيها

و شكـــــرا

[Omar Mekkawy]

وعليكم السلام

هذا المحول هو عبارة عن فلتر فقط ليس أكثر
المحول مكون من ملفين بحيث الملف الأول ملفوف عكس الآخر و يجب ان يكونوا معزولين عن بعضهم !

قم بفحصه عن طريق فاحص الإستمرارية بالملتيميتر ( الصفور ) .
قم بلمس احد طرفي المالتيميتر بأي رجل والطرف الآخر قم بلمسه بالأطراف الاخرى بالتتالي بحيث يجب ان تكون هناك رجل واحد فقط تعطيك صفارة.

غير ذلك يكون محروق وممكن تلغيه وتوصل أسلاك بدلاً منه كحل سريع

[abdoelrefaiy]

الســلام عليكم و رحمة الله وبركاته

بارك الله فبك

كل عام وانتم جميعا بخير

والســلام عليكم و رحمة الله وبركاته

[Omar Mekkawy]

سلام عليكم

بما إنك مبتدىء ينصح إنك تركب لمبة 220 فولت 100 واط على التوالي مع دخل الباورسبلاي بحيث لو كان هناك قصر ( قفلة ) لن يتضرر الباورسبلاي فقط اللمبة راح تنير !

[I-IEMA]

جـــزاك الله خيرا ،،

الحمد لله تم اتباع ارشاداتك ، و تم بحمد الله حل المشكلة و السويتش يعمل الآن

موضوع اللمبة و توصيلها على التوالى لم افهمه ،، برجاء لو ممكن تشرح لى كيفية التوصيل ؟
انا فعلا بشوف محلات الالكترونيات عندهم اللمبة دى ، بس لم الاحظ استخدامهم لها فى الصيانة و تلافى الشورت .

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة I-IEMA

جـــزاك الله خيرا ،،

الحمد لله تم اتباع ارشاداتك ، و تم بحمد الله حل المشكلة و السويتش يعمل الآن

موضوع اللمبة و توصيلها على التوالى لم افهمه ،، برجاء لو ممكن تشرح لى كيفية التوصيل ؟
انا فعلا بشوف محلات الالكترونيات عندهم اللمبة دى ، بس لم الاحظ استخدامهم لها فى الصيانة و تلافى الشورت .

وإياكم أخوي
قل لي وين كان العيب ؟

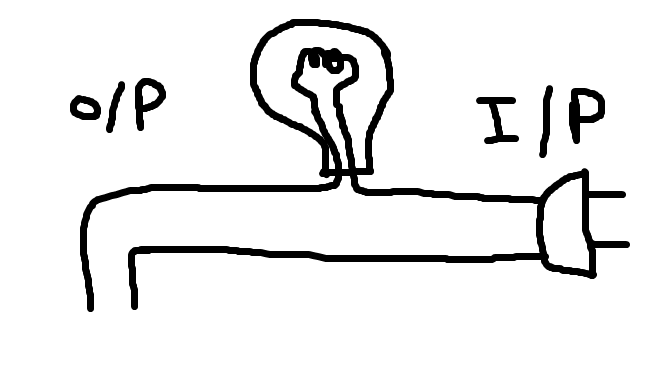

الفكرة بسيطة للغاية هو إنك بتوصل لمبة على التوالي مع دخل التيار للدارة اللي بتفحصها مو أكثر . لو حدث أي قصر راح تنير اللمبة بدلاً من حدوث ضرر بالجزء المعطوب والدارة

[I-IEMA]

العيب كما قلت فى الملف ،، و تم توصيل الطرفين ببعض مباشرة
و الحمد لله الجهاز يعمل تمام .
------

و شكـــرا لك مجددا على فكرة اللمبة ، و على الشرح المصور لها ..

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة I-IEMA

العيب كما قلت فى الملف ،، و تم توصيل الطرفين ببعض مباشرة
و الحمد لله الجهاز يعمل تمام .
------

و شكـــرا لك مجددا على فكرة اللمبة ، و على الشرح المصور لها ..

تمام الحمد لله
العفو
