توصيل محرك مروحة

[alush]

السلام عليكم
ارجو مساعدة في توصيل محرك المروحة
طرحت هذا الموضوع بقسم الكهرباء
لكن لا جواب
من لديه دراية او خبرة منكم فليساعدني
الموضوع:
مروحتي انضربت
احضرت محرك جديد
لكن مروحتي تدور حول اليسار اي عكس عقارب الساعة
لكن المشكلة كل المحركات التي اجلبها الدوران نحو اليمين اي مع دوران الساعة
الموتور يحمل هذه الرسم


اوصل المكثف على الابيض والاصفر
والسرعات 1
احمر
2 ازرق
3 رمادي
والاصفر مشترك اي طرف الكهربا مع احد السرعات
لكن اضطر الى فك المحرك وقلب الثابت لكي احصل على دوران يساري

هل يمكنني تغيير طريقة الوصل لكي احصل على دوران عكسي سليم دون الحاجة الى قلب الملفات
وشكرا

[أبو حسن الرقي]

وعليكم السلام ورحمة الله وبركاته
أخي صور لنا المحرك لو سمحت
مع مجموعة الأسلاك الخارجة من داخله
مع المخطط المرسوم على جسم المحرك إن وجد

[ابو سهيل الحمصي]

جرب ربط المكثف بين الابيض والاحمر وطرفي الكهرباء ابيض واصفر
ان لم تقلب الدورة اربط المكثف بين الاصفر والاحمر وطرفي الكهرباء ابيض واصفر
ان قلبت الدورة اربط المكثف بين الطرف الصحيح والمشترك في الدارة اللتي توصل الكهرباء للسرعات
وهناك طريقة اسهل غير شفرات المروحة وريح راسك

[alush]

المشاركة الأصلية كتبت بواسطة ابو سهيل الحمصي

جرب ربط المكثف بين الابيض والاحمر وطرفي الكهرباء ابيض واصفر
ان لم تقلب الدورة اربط المكثف بين الاصفر والاحمر وطرفي الكهرباء ابيض واصفر
ان قلبت الدورة اربط المكثف بين الطرف الصحيح والمشترك في الدارة اللتي توصل الكهرباء للسرعات
وهناك طريقة اسهل غير شفرات المروحة وريح راسك

اخي الكريم الملف الافقي هو ملف البدء ويجب ان يكون المكثف عليه ولانقاش حول ذلك
لكن اسأل عن قلب السرعات واين يوصل المكثف الطرف الثاني مع احد الالوان
الابيض للمكثف لكن الطرف الثاني للمكثف اين؟
مع الاصفر مكانه الطبيعي
لكن اسأل ان كان يمكنني قلب الدوران
وشكرا

[alush]

المشاركة الأصلية كتبت بواسطة أبو حسن الرقي

وعليكم السلام ورحمة الله وبركاته
أخي صور لنا المحرك لو سمحت
مع مجموعة الأسلاك الخارجة من داخله
مع المخطط المرسوم على جسم المحرك إن وجد

السلام عليك

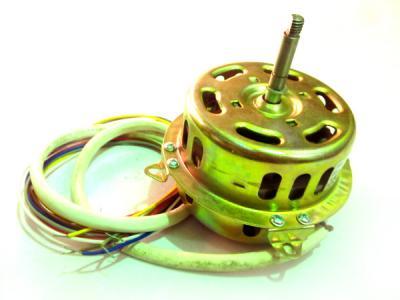

الموتور

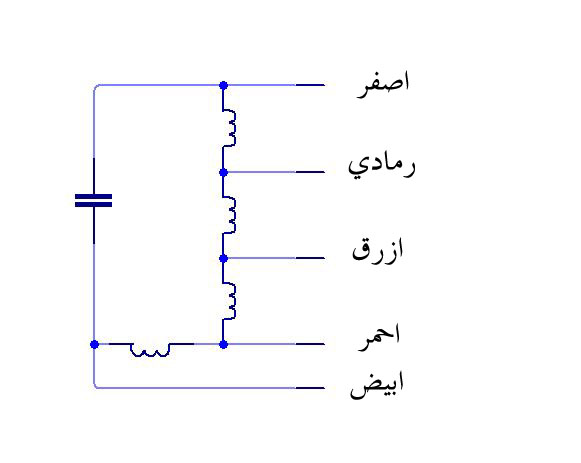

المخطط صغير وغير واضح بالتصوير لكني رسمته بالتفصيل

[alush]

المشاركة الأصلية كتبت بواسطة ابو سهيل الحمصي

جرب ربط المكثف بين الابيض والاحمر وطرفي الكهرباء ابيض واصفر
ان لم تقلب الدورة اربط المكثف بين الاصفر والاحمر وطرفي الكهرباء ابيض واصفر
ان قلبت الدورة اربط المكثف بين الطرف الصحيح والمشترك في الدارة اللتي توصل الكهرباء للسرعات
وهناك طريقة اسهل غير شفرات المروحة وريح راسك

اخي الكريم الموتور به ملف البدء او الاقلاع موصول بالاحمر ولا يمكن للطرف الثاني ايضا الوصل على الاحمر

والطريقة الثانية
الابيض هو للمكثف لانه للبدء ولا يربط المكثف الا به

[محمد خليفة ضمير]

المشاركة الأصلية كتبت بواسطة alush

السلام عليكم
ارجو مساعدة في توصيل محرك المروحة
طرحت هذا الموضوع بقسم الكهرباء
لكن لا جواب
من لديه دراية او خبرة منكم فليساعدني
الموضوع:
مروحتي انضربت
احضرت محرك جديد
لكن مروحتي تدور حول اليسار اي عكس عقارب الساعة
لكن المشكلة كل المحركات التي اجلبها الدوران نحو اليمين اي مع دوران الساعة
الموتور يحمل هذه الرسم


اوصل المكثف على الابيض والاصفر
والسرعات 1
احمر
2 ازرق
3 رمادي
والاصفر مشترك اي طرف الكهربا مع احد السرعات
لكن اضطر الى فك المحرك وقلب الثابت لكي احصل على دوران يساري

هل يمكنني تغيير طريقة الوصل لكي احصل على دوران عكسي سليم دون الحاجة الى قلب الملفات
وشكرا

لام عليكم
اخي الكريم حسب الصورة الموضحة ادناه
اوصل الخط الابيض على طرف المكثف فقط
ثم اوصل الخط الاحمر مع طرف المكثف الاخر واعطه خط من التغذية اما باقي الخطوط
ازرق رمادي اصفر فهي سرعات نبدل فيها طرف التغذية الاخر تقبل تحياتي محبكم ابو عبد الرحمن

[alush]

المشاركة الأصلية كتبت بواسطة محمد خليفة ضمير

لام عليكم
اخي الكريم حسب الصورة الموضحة ادناه
اوصل الخط الابيض على طرف المكثف فقط
ثم اوصل الخط الاحمر مع طرف المكثف الاخر واعطه خط من التغذية اما باقي الخطوط
ازرق رمادي اصفر فهي سرعات نبدل فيها طرف التغذية الاخر تقبل تحياتي محبكم ابو عبد الرحمن

اخي الكريم
البدء موصول بالاحمر من الداخل ولايمكن للطرف الثاني الوصل بنفس النقطة
يعني كلا الطرفين بنفس النقطة
وشكرا
بيمشي الحال هيك؟؟
