يا ريت حد يساعدنى
انا عندى مشكلة انى اشغل ريلاى بالميكروكنترولر باستخدام الايسى دا uln2003a

التوصيل رجل 8 - gnd 9v battery
رجل 9 -- com 9v battery +
رجل 1 -- خرج ميكروكنترولر
رجل 16 على الريلاى والناحية الاخرى من الريلاى بموجب البطارية 9v

دائما الرجل 16 فى الايسى uln2003 تخرج جهد حتى اذا كان لا يوجد جهد على رجل رقم 1

[ماجد عباس محمد]

جرب مدخل و مخرج أخر فالغالب انهما تالفان و إلا قد تكون المتكاملة كلها تالفة

للتأكد ارفع الميكرو من قاعدته ثم قم بتوصيل الطرف 1 مرة بالأرضى و مرة ب +5فولت فإن لم يستجب
قم بتلميس الطرف 16 لحظيا بالأرض يجب ان يعمل الريلاى فربما التلف منه

[minalegend]

انا متأكد من الميكرو والريلاى لكن اشك فى ايسى uln2003a لان عند اللحام سخن شوية ولونة تغير والمشكلة انو حجمة صغير ومش متوفر تانى ..

هجرب دخل وخرج اخر فى الايسى ...

[minalegend]

اعتقد المشكلة فى الايسى لانة عند قياس الرجل 9 الموجبة مع اى خرج فى الايسى لا يعطى قيمة

بينما يعطى قيمة البطارية مع المداخل فى الايسى

وعند ادخال 5v الى اى مدخل وقياس رجل 9 مع المخرج المقابل لهذا الدخل النتيجة تكون 2v


فما الحل ارجوكم .. اريد التأكد وسريعا

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة minalegend اعتقد المشكلة فى الايسى لانة عند قياس الرجل 9 الموجبة مع اى خرج فى الايسى لا يعطى قيمة بينما يعطى قيمة البطارية مع المداخل فى الايسى وعند ادخال 5v الى اى مدخل وقياس رجل 9 مع المخرج المقابل لهذا الدخل النتيجة تكون 2v فما الحل ارجوكم .. اريد التأكد وسريعا

السلام عليكم

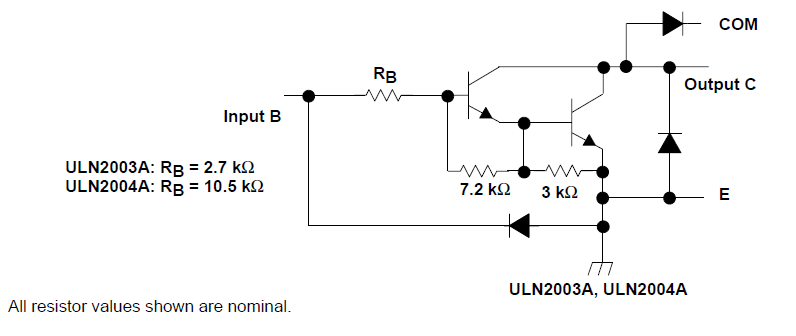

اخي رجل 9 هو مربوط على دايود عكسي وعليه يجب ان لاتقيس جهد بين رجل 9 واي خرج يكون خرجها (( ممانعه عاليه )) اي لا صفر فولت و لا جهد بطاريه لاحظ الصوره



هناك طريقه للفحص اما بتجربه بأن تضع مثلا 12 فولت على طرف COM و تربط طرف 8 الى الارضي وتوصل ريلي مع اي مخرج وايصال طرف اخر للريلي مع 12 فولت ثم تعطي جهد الى طرف دخل هنا يجب ان يعمل ريلي وتذكر انه الخرج =جهد البطاريه اذا كنت موصل ريلي بطرف الخرج لان ترانستور داخل متكامله في حاله OFF وبتالي جهد جامع للترانزستور هو نفسه جهد البطاريه ولكن لما تضع جهد الى طرف مدخل للمتكامله سوف يكون جهد خرج تقريبا 0 فولت او VCEsat يعني جهد التشبع

طريقه اخرى للفحص بأستخدام جهاز افوميتر بأن تضعه على دايود وتبدأ بقياس جهد دايود الامامي والعكسي
لاحظ الصوره تجد 3 دايودات قم بفحصها

تحياتي

[minalegend]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود السلام عليكم اخي رجل 9 هو مربوط على دايود عكسي وعليه يجب ان لاتقيس جهد بين رجل 9 واي خرج يكون خرجها (( ممانعه عاليه )) اي لا صفر فولت و لا جهد بطاريه لاحظ الصوره هناك طريقه للفحص اما بتجربه بأن تضع مثلا 12 فولت على طرف COM و تربط طرف 8 الى الارضي وتوصل ريلي مع اي مخرج وايصال طرف اخر للريلي مع 12 فولت ثم تعطي جهد الى طرف دخل هنا يجب ان يعمل ريلي وتذكر انه الخرج =جهد البطاريه اذا كنت موصل ريلي بطرف الخرج لان ترانستور داخل متكامله في حاله OFF وبتالي جهد جامع للترانزستور هو نفسه جهد البطاريه ولكن لما تضع جهد الى طرف مدخل للمتكامله سوف يكون جهد خرج تقريبا 0 فولت او VCEsat يعني جهد التشبع طريقه اخرى للفحص بأستخدام جهاز افوميتر بأن تضعه على دايود وتبدأ بقياس جهد دايود الامامي والعكسي لاحظ الصوره تجد 3 دايودات قم بفحصها تحياتي

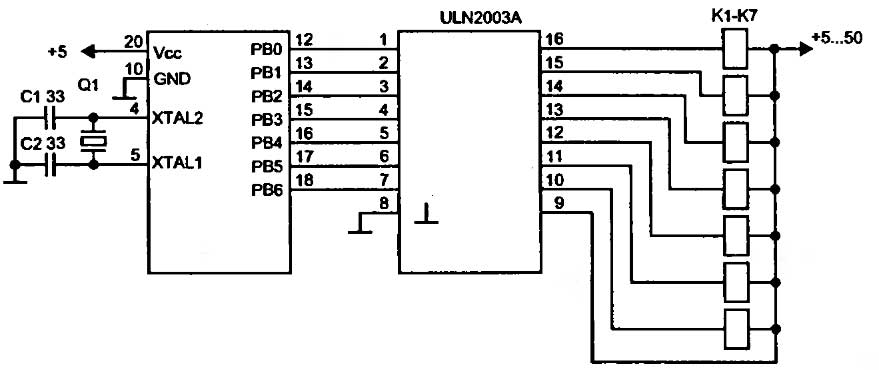

ممكن صورة توضح التوصيل السليم للميكرو مع الريلاى وايسى uln2003a وشكرا جدا

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة minalegend ممكن صورة توضح التوصيل السليم للميكرو مع الريلاى وايسى uln2003a وشكرا جدا

يفضل أخي عدم لحم أيسي مباشره على البورد وانما تقوم بلحم قاعده ايسي وبعدها تقوم بوضع ايسي في القاعده وهنا له فائدتين
1- عدم تأثر ايسي بالحراره
2- سهوله ازاله ايسي التالف واستبداله بأخر جديد

[minalegend]

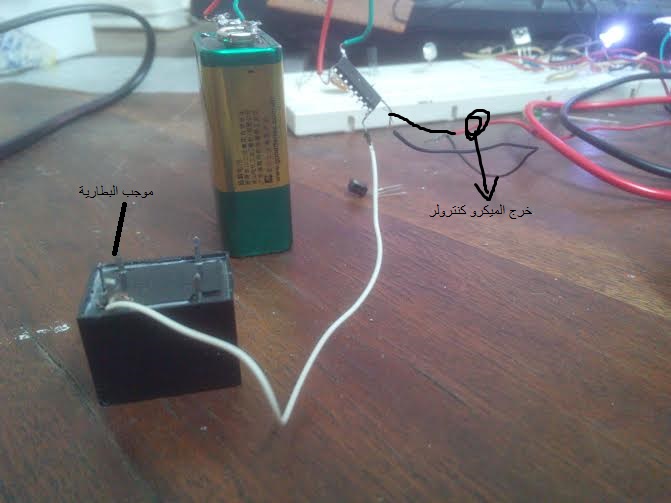

دا التوصيل بتاعى وللاسف مش بيشتغل الريلاى

برجاء المساعدة فى اسرع وقت
