اقتباس:
المشاركة الأصلية كتبت بواسطة زكرياء المغربي
السلام عليكم و رحمة الله
أتمنى أن يكون الجميع بخير ، و رمضان مبارك سعيد ، أعتذر عن الغياب الطويل جدا لظروف قاهرة ، و أتمنى من الله أن ييسر أمورنا .
اسألتي هي صراحة أسئلة شائعة لكن لا أجد لحد الآن جواب مقنع و شافي .
|
حمدا لله للسلامة و عودا حميدا
اقتباس:
|

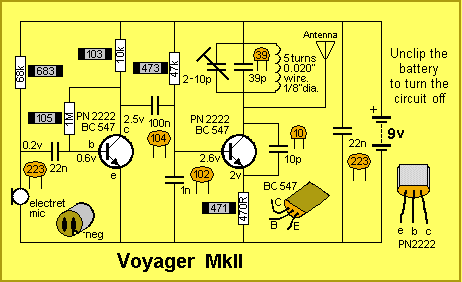

لننظر جميعا الى الدائرة التالية :
|
اقتباس:
السؤال الأول : (بخصوص الترانزتور الأيمن و ما حوله ، أي المذبذب )
تعرض الآخ مراد الى هاته الدائرة في أحد مواضيعه الجميلة ، و قال أنه في الـDC Analyse نهمل المكثف لأن ممانعته كبيــــــــرة جدا ، و قام بحساب ممانعة الملف عند تردد الإرسال ، وجدها 70 أوم ، و قام باعتباره مقاومة و أكمل التحليل .
أنا صراحة لم أفهم هاته النقطة ، اذا أهملنا المكثف بدعوى كبر المماتعة في التيار المستمر ، فكيف تم حساب ممانعة الملف في تردد الارسال و نحن بصدد تيار مستمر ؟
|
أخى

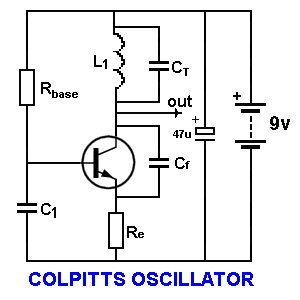

هذا يعرف باسم مذبذب كولبتز و هذا شرح فى عديد من المواقع عنه
https://www.google.com.eg/webhp?sour...s%20oscillator
المذبذبات غالبا باعث مشترك
لو وجدت مكثف C بين المجمع و الأرضى (الباعث)- أى الخرج و آخر C بين القاعدة و الباعث أى الدخل فهو
C=Colpitts
و سيكون بين الخرج و الدخل أى المجمع و القاعدة العكس أى ملف
أن كان ملف أى H رمز هنرى مكان المكثفين فهو هارتلى و سيكون بين الخرج و الدخل أى المجمع و القاعدة العكس أى مكثف
هذه الدوائر تحسب مستمر باعتبار التغذية مصدر جهد ثابت و المكثفات مفتوحة و الملفات قصر
أما فى التردد فهى تحسب بقيمها و كلا النوعين السابقين مبنيان على التغذية العكسية و التى نتيجة تحليل معادلتها تشترط الشرطين التاليين معا لحدوث الإهتزاز
X1+X2+X3=0
حيث X1,2,3 هى معاوقة المكونات السابقة XC1+XC2+XL أو XL1+XL2+XC
الشرط الثانى أن X1 تساوى فى الإشارة X2 و تخالف فى الإشارة X3
لذا تجد فى الدخل و الخرج مكثفات و بين الخرج و الدخل العكس أى ملف
أو
تجد فى الدخل و الخرج ملفات و بين الخرج و الدخل العكس أى مكثف
اقتباس:

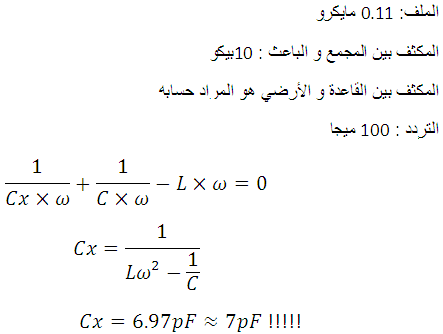

بخصوص المكثف بين المجمع و الباعث ، نحن متفقين جميعا حول دوره و فائدته على مستوى التذبذب ، لكن كيف أقوم بحساب قيمته ؟
|
من العلاقة السابقة ستجد أن الثلاثة مرتبطين معا
اقتباس:
بخصوص المكثف 1n بين القاعدة و سالب المصدر ، ما دوره كيف حساب قيمته ؟
في بعض الدوائر نجد مكثف آخر بين المصدر و القاعدة ، ما دوره كيف حساب قيمته ؟
|
من العلاقة السابقة ستجد أن الثلاثة مرتبطين معا
اقتباس:
السؤال الثاني : (بخصوص الترانزستور الأول ، أي المكبر)
أظن أن مقاومة الخرج هي 10 كيلو ، حسب ما أعلم ، يج ان تكون ممانعة الخرج تساوي ممانعة دخل المرحلة التالية ، هل هذا صحيح ؟ إن كان كذلك ، فهل تم احترامه في هاته الدائرة ؟ و هل لمكتف 1نانو علاقة بذلك ؟
|
ليس بالضرورة فهذا الشرط لازم لكى تنتقل أكبر كمية من الطاقة من مرحلة لأخرى وليس هذا ما نسعى إليه
ما نريده هو توفير الجهد الكافى لتعديل التردد فى المرحلة التالية ولو زاد عد ذلك سيسبب تشويه للصوت و لن يكون مفهوما و قد يوقف اهتزاز المهتز لحظيا أثناء الحديث
المكثف نوقش بالأعلى وهو جزء من كولبتز ولا دخل له هنا
اقتباس:
|
كنب الاخ مراد أن تيار المجمع لدائرة المذبذب 10ميللي ، طيب عليه أجد أن الممانعة التي يراها المكثف 100نانو هي 26.6 كيلو (باهمال ممانعة 1نانو)
|
هذا المكثف ربط أى وظيفته أن يكون ذو معاوقة قليلة على كل نطاق ترددات الصوت بالنسبة لمعاوقة الدخل للمذبذب حتى ينقل ترددات الصوت للمهتز و حجب الجهود المستمرة من التفاعل ولا علاقة له بالترددات العالية
اقتباس:
|
الآن في رأسي فكرة لا أعلم مدى صحتها ، هل أجمع ممانعة المكثف (1نانو) على التوازي مع ممانعة الدخول للتارنزستور المذبذب للحصول على 10كيلو ؟ ان كان كذلك كم التردد الذي علي اخذه لحساب ممانعة المكثف ؟
|
لماذا؟؟؟؟
اقتباس:
و أخيرا ، الهوائي كيف أحسب طوله ؟
أشكر لكم قرائتكم للموضوع و أتمنى من الله أن أجد الجواب عندكم
|
لا يحسب هو بالتجربة و الخطأ فلكى تحسب له طول يجب إضافة مرحلة تعزل معاوقته عن مرحلة المذبذب فكل تغيير فى طوله أو شكلة أو قربه من أجسام موصلة أخرى سيسبب تغيير فى تردد المهتز
هذه الدوائر تفهم بالشرح البسيط لكن لو تعمقت بها ستجد أن
1- لا يوجد بها عنصر مغير للتردد (فاريستور مثلا) ولكنها تعتمد على بعض خواص القاعدة للترانزيستور
2- لم يحدد بها عمق التعديل وهو شرط أساسى لعمل دائرة ارسال احترافية
3- لا يوجد بها مثبت للتردد و أى اختلال بسيط يرحل التردد
4- الدائرة تعمل تعديل تردد و تعديل اتساع فى آن وهذا غير احترافى
