سؤال عن الايسي LM324

[احمد شهيد جواد]

السلام عليكم ورحمة الله وبركاته
كيف يتم حساب قيمة القاومات للمقارن LM324 اذا كان جهد الـــ VCC 27 فولت ؟؟؟ اي كيف نعمل النسبة وتناسب بين الـــ 220 فولت والـــ 27 فولت ؟؟؟؟

[assed]

المشاركة الأصلية كتبت بواسطة احمد شهيد جواد

السلام عليكم ورحمة الله وبركاته
كيف يتم حساب قيمة القاومات للمقارن LM324 اذا كان جهد الـــ VCC 27 فولت ؟؟؟ اي كيف نعمل النسبة وتناسب بين الـــ 220 فولت والـــ 27 فولت ؟؟؟؟

وعليكم السلام ورحمة الله وبركاته
أخي الكريم لكي تعمل مقارن على المتكاملة lm324 تستخدم مجزء الجهد على الطرف العاكس او غير العاكس والطرف الثاني تثبت زينر دايود .... اي اذا اخترت الطرف العاكس مثلاً لمجزء الجهد تضع على الطرف الغير عاكس زينر دايود شرط ان يكونا الاثنين اقل من فولت تغذية المتكاملة vcc ..!


سأوافيك بالرسم والمخططات للمقارنة 220 فولت في الارتفاع والانخفاظ اذا كنت ترغب بذالك

[نعيم البديري]

وعليكم السلام ورحمة الله // كلام الاخ (assed) جدا صحيح لكن سؤالك اخ احمد ليس واضح صراحة وعندي احساس انك تقصد غير الذي اجابك به الاخ (assed) لذالك نرجو التوضيح بشكل اخر .. تحياتي للجميع ورمضان كريم عليكم .

[احمد شهيد جواد]

المشاركة الأصلية كتبت بواسطة assed

وعليكم السلام ورحمة الله وبركاته
أخي الكريم لكي تعمل مقارن على المتكاملة lm324 تستخدم مجزء الجهد على الطرف العاكس او غير العاكس والطرف الثاني تثبت زينر دايود .... اي اذا اخترت الطرف العاكس مثلاً لمجزء الجهد تضع على الطرف الغير عاكس زينر دايود شرط ان يكونا الاثنين اقل من فولت تغذية المتكاملة vcc ..!


سأوافيك بالرسم والمخططات للمقارنة 220 فولت في الارتفاع والانخفاظ اذا كنت ترغب بذالك

السلام عليكم استاذ assed ورمضان كريم
هذه المتكاملة اريد استخدمها في دائرة لمحول رافع فولتية حيث يكون للمحول اكثر من ملف يبدأ من 100 فولت والى الــ 200 فولت اي يكون هنالك 10 ملفات كل ملف ينظم 10فولت .. وظيفة المتكاملة هنا تتحسس الجهد فأذا كان الجهد 100 فولت تقوم المتكاملة بتشغيل الريلي الاول واذا كان الجهد 110 فولت تقوم بتشغيل الريلي الثاني وهكذا ( نستخدم ثلاث متكاملات ) ...

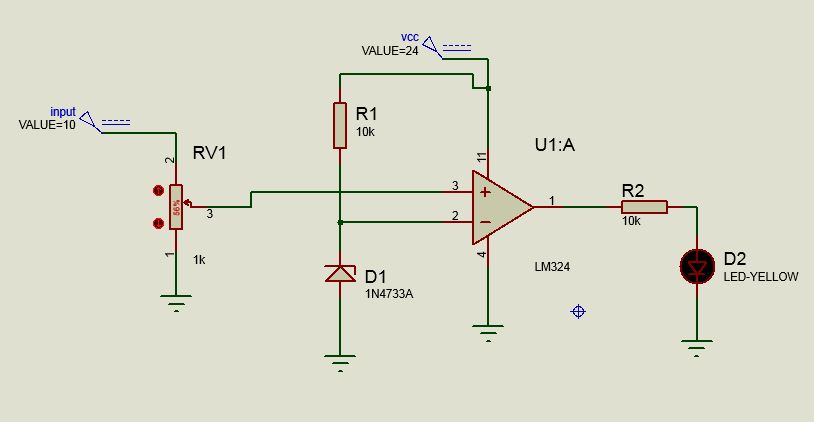

انظر الصورة



هنا جهد الــ vcc 24 فولت وفي البن رقم 2 قمنا بتثبيت جهد مرجعي 5 فولت حيث تقوم المتكاملة بمقارنة الجهد على البن 2 مع الجهد الداخل على البن رقم 3 فمتى ماكان جهد البن رقم 3 اعلى من جهد البن رقم 2 يكون خرج المقارن بــ High اما اذا كان الجهد على البن رقم 2 اعلى يكون خرج المقارن بــ low
السؤال هنا كيف نحسب الجهد المرجعي ؟؟؟؟ بمعنى اذا اردنا ان يكون خرج المقارن بــ High عندما يكون الجهد الداخل للبن 3 يساوي 100 فولت كم يكون قيمة الجهد المرجعي ؟؟ اتمنى ان تكون الفكرة قد وصلت

[assed]

المشاركة الأصلية كتبت بواسطة احمد شهيد جواد

السلام عليكم استاذ assed ورمضان كريم
هذه المتكاملة اريد استخدمها في دائرة لمحول رافع فولتية حيث يكون للمحول اكثر من ملف يبدأ من 100 فولت والى الــ 200 فولت اي يكون هنالك 10 ملفات كل ملف ينظم 10فولت .. وظيفة المتكاملة هنا تتحسس الجهد فأذا كان الجهد 100 فولت تقوم المتكاملة بتشغيل الريلي الاول واذا كان الجهد 110 فولت تقوم بتشغيل الريلي الثاني وهكذا ( نستخدم ثلاث متكاملات ) ...
انظر الصورة



هنا جهد الــ vcc 24 فولت وفي البن رقم 2 قمنا بتثبيت جهد مرجعي 5 فولت حيث تقوم المتكاملة بمقارنة الجهد على البن 2 مع الجهد الداخل على البن رقم 3 فمتى ماكان جهد البن رقم 3 اعلى من جهد البن رقم 2 يكون خرج المقارن بــ High اما اذا كان الجهد على البن رقم 2 اعلى يكون خرج المقارن بــ low
السؤال هنا كيف نحسب الجهد المرجعي ؟؟؟؟ بمعنى اذا اردنا ان يكون خرج المقارن بــ High عندما يكون الجهد الداخل للبن 3 يساوي 100 فولت كم يكون قيمة الجهد المرجعي ؟؟ اتمنى ان تكون الفكرة قد وصلت

السلام عليكم
وصلت الفكرة انت تريد ان تعمل دائرة ستبيلايزر . في هذه الحالة وخصوصاً انك تريد ان تستخدم 3 متكاملة يجب ان تستخدم مجزء جهد لكلا الطرفين ويكون بعدد من المقاومات على عدد المكبرات ... وان تستخدم ريلي خماسي الاقطاب وتعمل وصل توالي بين اقطاب الريلي NC و NO كي نضمن عدم التداخل بينهم
كما بالشكل

[احمد شهيد جواد]

نعم هو كذلك المطلوب دائرة ستبلايزر ولكن الذي اريد معرفته كيف نحسب الجهد الناتج عند حدوث تغير في الجهد المقنن ؟؟
مثلاً لدينا محول 220 AC الى 12 AC كيف احسب الجهد الناتج اذا اصبحت الكهرباء 220 او 180 او 130 وهكذا

[احمد شهيد جواد]

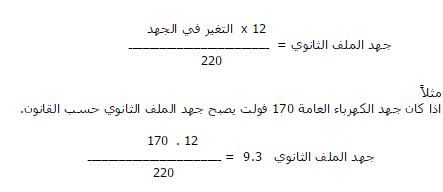

الان وصلت الى مرحلة جيدة حيث تمكنت من خلال هذا القانون من معرفة التغير الحاصل في الجهد الثانوي للمحول عند حدوث تغير في جهد الكهرباء الرئيسية والقانون هو



وعند التحويل من AC الى DC يصبح جهد الملف الثانوي = 11.8 فولت

الان اصبح الجهد المرجعي واضح لدينا ولكن كيف نحسب قيمة المقاومة بحيث نثبت هذا الجهد على انه مرجعي

[assed]

المشاركة الأصلية كتبت بواسطة احمد شهيد جواد

الان وصلت الى مرحلة جيدة حيث تمكنت من خلال هذا القانون من معرفة التغير الحاصل في الجهد الثانوي للمحول عند حدوث تغير في جهد الكهرباء الرئيسية والقانون هو



وعند التحويل من AC الى DC يصبح جهد الملف الثانوي = 11.8 فولت

الان اصبح الجهد المرجعي واضح لدينا ولكن كيف نحسب قيمة المقاومة بحيث نثبت هذا الجهد على انه مرجعي

السلام عليكم
أهلاً بأخي احمد ماتفضلت به هم عند حساب محول قائم . اي موجود . هذا مشروع متكامل للاخ حسين فية كل التفاصيل
مشاركة 13
http://www.qariya.info/vb/showthread...=153885&page=3
