كيف نطبع الدئرة خارج برنامج بروتيس مع احتفاضها بكل تفاصيلها

[احمد شهيد جواد]

السلام عليكم ورحمة الله وبركاته
كيف يمكن اخذ صورة من مخطط الدائرة خارج برنامج بروتيس مع احتفاضها بكل تفاصيلها ؟؟
انا اطبع بهذه الطريقة لعدم توفر طابعة لدي حيث اقوم بأخذ صورة للدائرة واطبعها في محلات التصوير

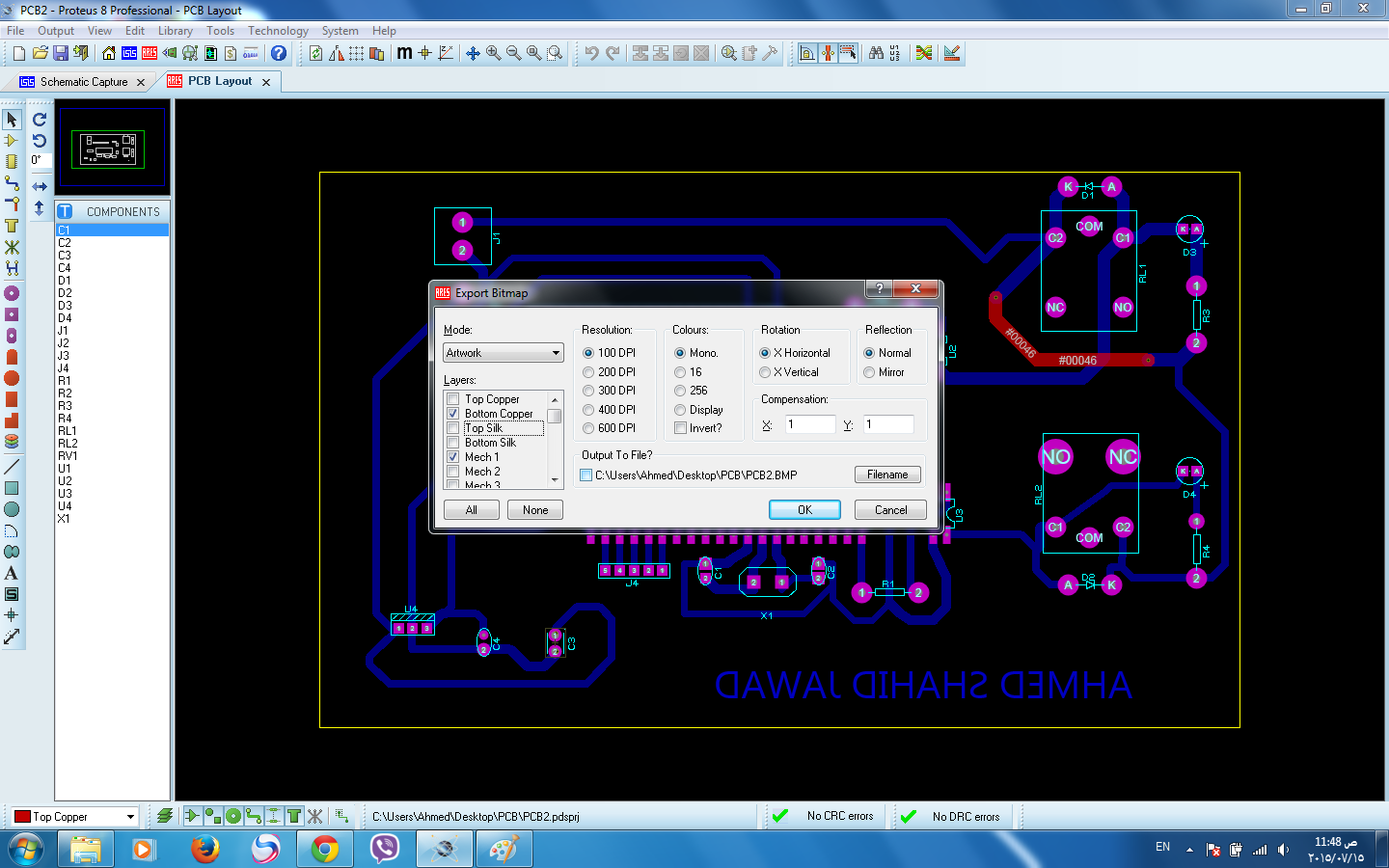

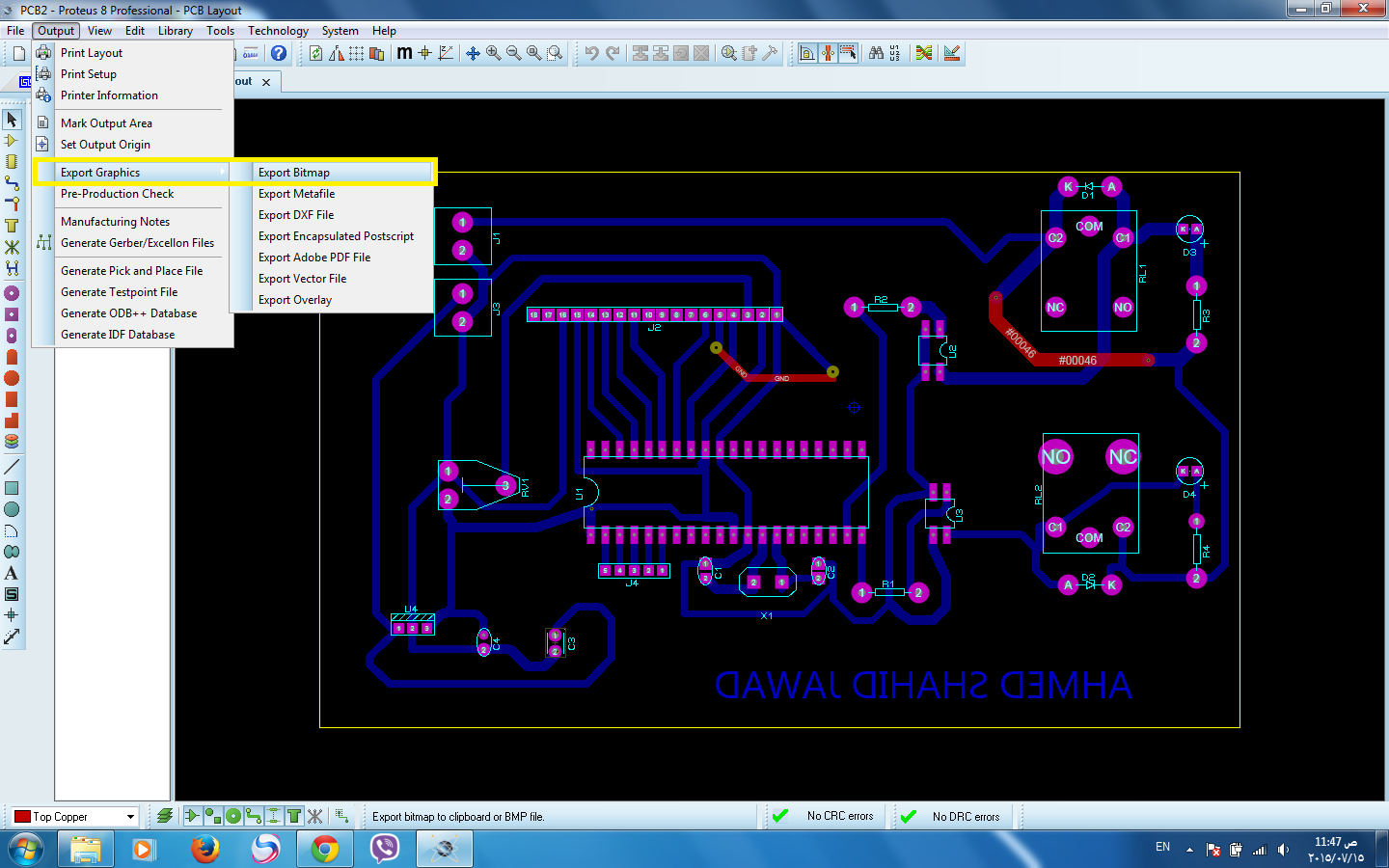

وهذه الطريقة المتبعة

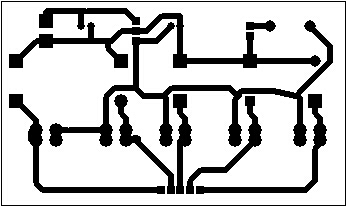

حيث كانت النتيجة عدم وجود فتحات للبادت

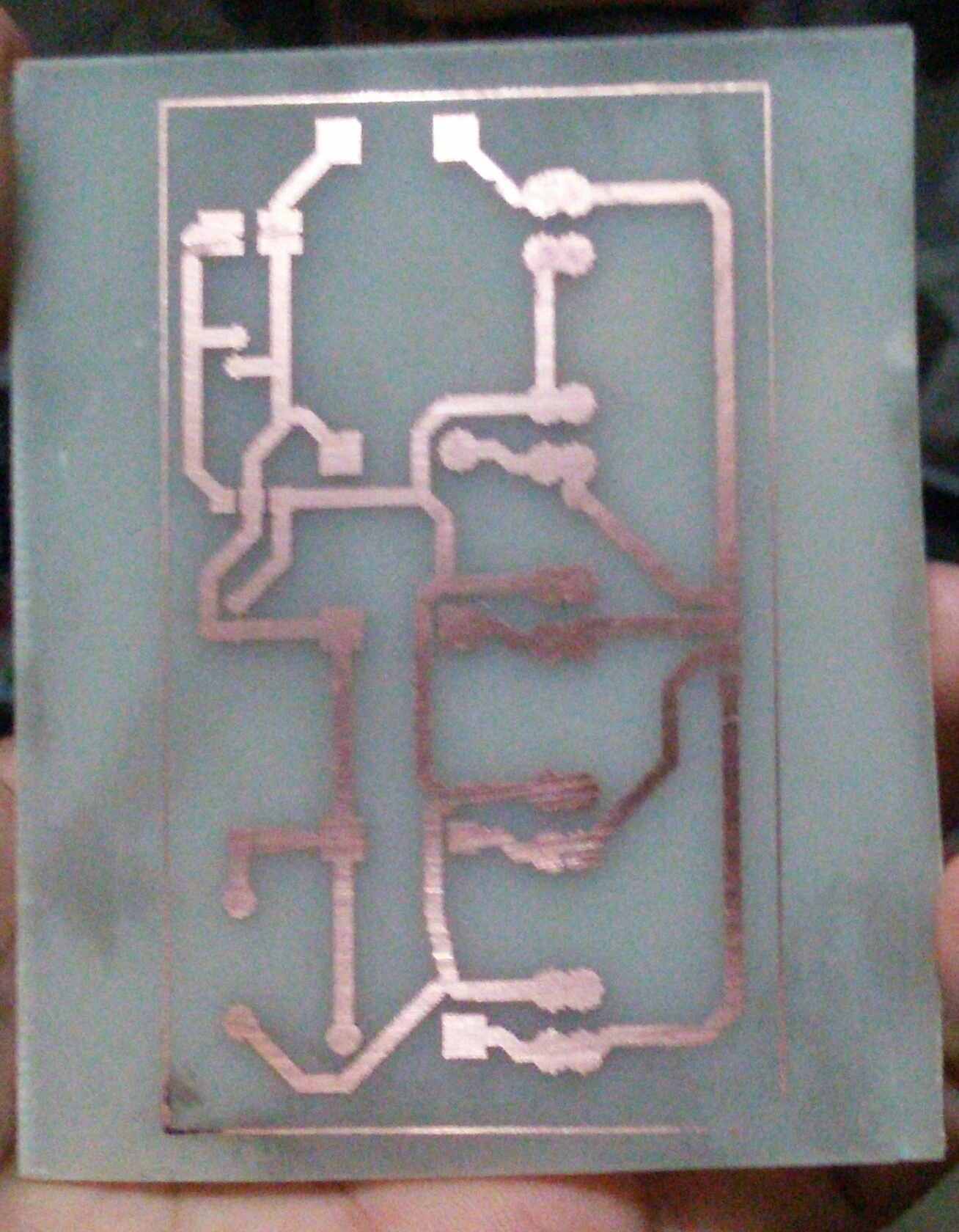

وهذه بعد الطبع والتحميض






فأين المشكلة ؟؟؟؟ لماذا لاتظهر فتحات البادات ؟؟؟

[ماجد عباس محمد]

أخى
هذه طريقة صعبة للحصول على شكل البوردة و غالبا لن تعطيك ما تريد
أنا استخدم هذه الطريقة عندما أريد عمل أفلام جودة عالية حيث لدى طابعة
أنزل هذا البرنامج المجانى من هنا وهو صغير
http://cc-pdf-converter.soft32.com/
أو
https://www.cogniview.com/cc-free-pdf-converter

أو انزل قارئ بى دى اف نترو من هنا
http://nitro-pdf-reader.en.softonic.com/download

كلاهما ينزل "طابعة" باسمه

من أى برنامج و ليكن بروتس مثلا استخدم أمر الطباعة العادى و اختار هذه الطابعة - ستسالك عن اسم الملف و أين تريد حفظه لتخلق لك ملف PDF وهذا النسق متاح فى أى مكتب طباعة و دقيق جدا من حيث الأبعاد و ستحصل منه على كل ما كان سيطبع بالطابعة - فقط تأكد من انك تستخدم مقاس ورق A4 لأنه الشائع فى المكتبات

[F.Abdelaziz]

أخى الكريم شكرا على السؤال :

فى المساعدة help الخاص بالبرنامج جاء ما يلى :

Metafile Generation
The Windows Metafile format has the advantage of being truly scalable where a bitmap is not. However, not all Windows applications (e.g. Paintbrush) can read a metafile.
The Export Metafile command on the Output menu will create a metafile of the board and place it either on the clipboard or in a disk file.

وهو ما يعنى أن الحل الصحيح يكون فى استخدام وضع Metafile (فى نفس القائمة المنسدلة) فهو المخصص لهذا الغرض لأن الخرج فى هذه الحالة يكون بالمقياس الحقيقى وبكامل التفاصيل التى تحددها فى الجدول الذى يظهر لك .

وكل عام وأنت بخير
مع تمنياتى بدوام التوفيق

[assed]

السلام عليكم
لن أضيف شيئاً عن قول الاساتذة الافاضل سوى هذه الطريقة التي اتعامل بها انا شخصياً وهي مفيدة جداً.
تفضل أخي تابع هذا الفديو
https://www.youtube.com/watch?v=hLVGp-4v0sg

[احمد شهيد جواد]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى
هذه طريقة صعبة للحصول على شكل البوردة و غالبا لن تعطيك ما تريد
أنا استخدم هذه الطريقة عندما أريد عمل أفلام جودة عالية حيث لدى طابعة
أنزل هذا البرنامج المجانى من هنا وهو صغير
http://cc-pdf-converter.soft32.com/
أو
https://www.cogniview.com/cc-free-pdf-converter

أو انزل قارئ بى دى اف نترو من هنا
http://nitro-pdf-reader.en.softonic.com/download

كلاهما ينزل "طابعة" باسمه

من أى برنامج و ليكن بروتس مثلا استخدم أمر الطباعة العادى و اختار هذه الطابعة - ستسالك عن اسم الملف و أين تريد حفظه لتخلق لك ملف PDF وهذا النسق متاح فى أى مكتب طباعة و دقيق جدا من حيث الأبعاد و ستحصل منه على كل ما كان سيطبع بالطابعة - فقط تأكد من انك تستخدم مقاس ورق A4 لأنه الشائع فى المكتبات

السلام عليكم ورحمة الله وبركاته
استاذ ماجد انا نزلت برنامج دي اف نيترو وفعلا انحلت المشكلة

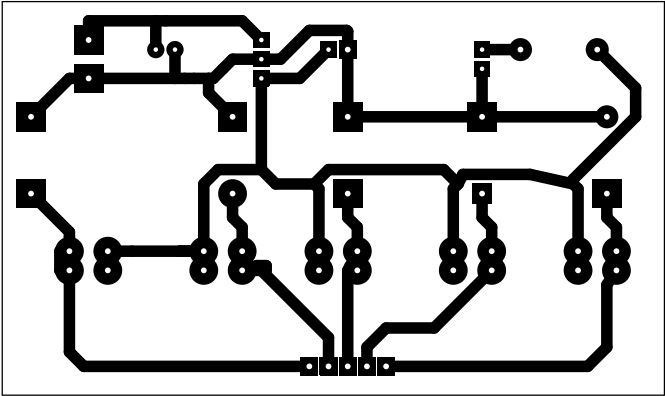

وهذه صورة بعد استخدام البرنامج



شكراً جزيلاً ووفقك الله

[احمد شهيد جواد]

المشاركة الأصلية كتبت بواسطة F.Abdelaziz

أخى الكريم شكرا على السؤال :

فى المساعدة help الخاص بالبرنامج جاء ما يلى :

Metafile Generation
The Windows Metafile format has the advantage of being truly scalable where a bitmap is not. However, not all Windows applications (e.g. Paintbrush) can read a metafile.
The Export Metafile command on the Output menu will create a metafile of the board and place it either on the clipboard or in a disk file.

وهو ما يعنى أن الحل الصحيح يكون فى استخدام وضع Metafile (فى نفس القائمة المنسدلة) فهو المخصص لهذا الغرض لأن الخرج فى هذه الحالة يكون بالمقياس الحقيقى وبكامل التفاصيل التى تحددها فى الجدول الذى يظهر لك .

وكل عام وأنت بخير
مع تمنياتى بدوام التوفيق

تحية حب واحترام لك ستاذ F.Abdelaziz وشكراً جزيلاً على مرورك

[احمد شهيد جواد]

المشاركة الأصلية كتبت بواسطة assed

السلام عليكم
لن أضيف شيئاً عن قول الاساتذة الافاضل سوى هذه الطريقة التي اتعامل بها انا شخصياً وهي مفيدة جداً.
تفضل أخي تابع هذا الفديو
https://www.youtube.com/watch?v=hLVGp-4v0sg

فعلاً طريقة ممتازة ولكن كيف نوسع حجم البادة التي يتم اللحام عليها ؟؟؟

[assed]

المشاركة الأصلية كتبت بواسطة احمد شهيد جواد

فعلاً طريقة ممتازة ولكن كيف نوسع حجم البادة التي يتم اللحام عليها ؟؟؟

عذراً لم افهم سؤالك الفديو يوضح ذالك
