التحكم بعرض النبضة pwm

[ward90]

السلام عليكم :
لدي نبضة بشكل معين ولنفرض مثلاً موجة مربعة
واردت ان أقوم بتعديل عرض النبضة اتومتيكيا عن طريق feedback
بنفس الطريقة التي تستخدمها المتكاملة sg3524
لكن عن طريق مكبر عمليات مثلاً
فهل لديكم أي فكرة عن هذا الموضوع وطريقة تنفيذه وشكرا لكم.

[ماجد عباس محمد]

أخى

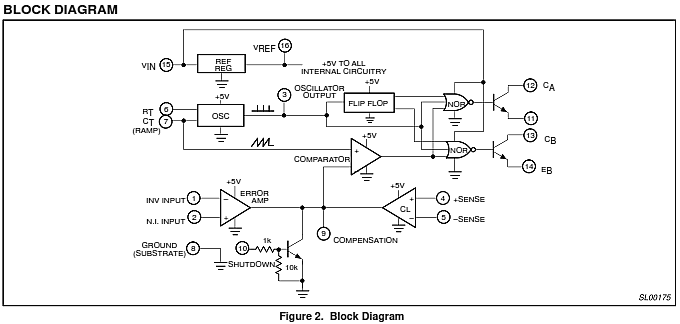

لو نظرت للداتا شيت ستجد تركيبها من الداخل و محتوياتها من مكبر العمليات و المقارن و مولد الذبذبات الخ - لاحظ أنك تتحكم فى النبضة التى تولدها

لكن لو لديك نبضة ما تولد من مصدر خارجى فستتعقد الدائرة للحاجة لتحديد نقطة البدء ثم قدح الدائرة

[ward90]

النبضة المتولدة لدي من ميكروكونترولر....واحتاج لأن اتحكم بعرضها عن طريق feedback ولا اعلم شيئاً عن البرمجة لذلك ما احتاجه هو دائرة خارجية تدخل اليها هذه الموجة وتتحكم بعرض نبضتها....وشكراً لك

[ماجد عباس محمد]

طبعا تعلم أقصى عرض للنبضة
ستحتاج دائرة مثل 555 تعمل بنسق monostable و تجعل هذا الخرج يقوم بال Trigger لها و تستخدم الطرف 5 - Control voltage لتغير عرض النبضة من ال feedback

[ward90]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

طبعا تعلم أقصى عرض للنبضة
ستحتاج دائرة مثل 555 تعمل بنسق monostable و تجعل هذا الخرج يقوم بال Trigger لها و تستخدم الطرف 5 - Control voltage لتغير عرض النبضة من ال feedback

هل من الممكن ان تعطيني رسماً توضيحياً للدارة مداخلها ومخارجها....

[ماجد عباس محمد]

أخى
معذرة لا استطيع فستحتاج انت لتعديل الدائرة لتناسب احتياجك
هنا شرح كامل للمتكاملة 555
http://www.qariya.info/vb/showthread.php?t=54725
لكن الدائرة التى تريدها تجدها فى هذا الرابط
http://www.talkingelectronics.com/pr...Page1-555.html
آخر الصفحة ستجد رسمتين واحدة للقدح Trigger من الطرف الموجب للنبضة و الثانية للقدح Trigger من الطرف السالب
أيضا مكثف الربط 1 ميكرو قد تحتاج تقليله حسب عرض النبضة التى تريد تغييرها
تغيير عرض النبضة كما ذكرت من طرف 5 وهو غير موضح فى الدائرة لكونه لا يتعرض له لكن ببساطة ستوصل خرج المكبر له

[assed]

المشاركة الأصلية كتبت بواسطة ward90

النبضة المتولدة لدي من ميكروكونترولر....واحتاج لأن اتحكم بعرضها عن طريق feedback ولا اعلم شيئاً عن البرمجة لذلك ما احتاجه هو دائرة خارجية تدخل اليها هذه الموجة وتتحكم بعرض نبضتها....وشكراً لك

السلام عليكم
كل عام وانتم بخير
بالامكان ان نساعدك ان شاء الله بالبرمجة . ونعمل لك المطلوب قدر المستطاع .
ماهوة استخدامك للدائرة . هل هي للتحكم بسرعة موتور ام تحكم بهيتر حرارة .
أذكر استخدامك للدائرة وماهي نوع اشارة الـ feedback وأذا أمكن مخطط توضيحي للدائرة

[ward90]

المشاركة الأصلية كتبت بواسطة assed

السلام عليكم
كل عام وانتم بخير
بالامكان ان نساعدك ان شاء الله بالبرمجة . ونعمل لك المطلوب قدر المستطاع .
ماهوة استخدامك للدائرة . هل هي للتحكم بسرعة موتور ام تحكم بهيتر حرارة .
أذكر استخدامك للدائرة وماهي نوع اشارة الـ feedback وأذا أمكن مخطط توضيحي للدائرة

استخدام الدارة لدارة انفيرتر واحتاج ال feddback لتعويض الانفيرتر عن فقدان الطاقة نتيجة زيادة الاحمال وانخفاض جهد خرج الانفيرتر
استعمل ميكروكونترولر pic16f628a
