![]() قمت مؤخراً بتطبيق دارة H-BRIDGE لاستخدمها في انفيرتر ,مستعملاً نفس القيم بالمخطط
وكان لدي ثلاث محاولات مستبدلاً فيها أنواع الموسفيت حيث استخدمت أولا IRF840 وثانياً 2SK1358 ثالثاً IRFP450 كانت دائماً نفس المشكلة ارتفاع الحرارة بسرعة بدون وضع أي احمال وتعطل الموسفيت حاولت استبدال المكثف من 100 ميكرو الى 10 ميكرو بدون أي فائدة فهل لديكم أي اقتراحات المشكلة لا اعلم لماذا لم أتمكن من ادراج صورة المخطط؟!!! |
![]() |
![]() |
اعلانات |
![]() |
#2 | |
مهندس متميز
![]() الدولة: موزنبيق
المشاركات: 701
معدل تقييم المستوى: 0
|
![]() اقتباس:
ايضا ما هو جهد النبضات للموسفيت؟؟؟؟ |
|
![]() |
![]() |
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
![]() |
#3 |
مهندس
![]()
المشاركات: 27
معدل تقييم المستوى: 0
|
![]() جهد النبضات 2.5 فولت الى 3.5 فولت استخدمت افومتر TRUE RMS مع ان الخرج من ميكروكونترولر....
التعديل الأخير تم بواسطة : ward90 بتاريخ 25-07-2015 الساعة 06:57 AM. |
![]() |
![]() |
![]() |
#4 |
مهندس
![]()
المشاركات: 27
معدل تقييم المستوى: 0
|
![]() |
![]() |
![]() |
![]() |
#5 |
نائب المشرف العام
الدولة: القاهرة - مصر
المشاركات: 12,214
معدل تقييم المستوى: 408
|
![]() أخى

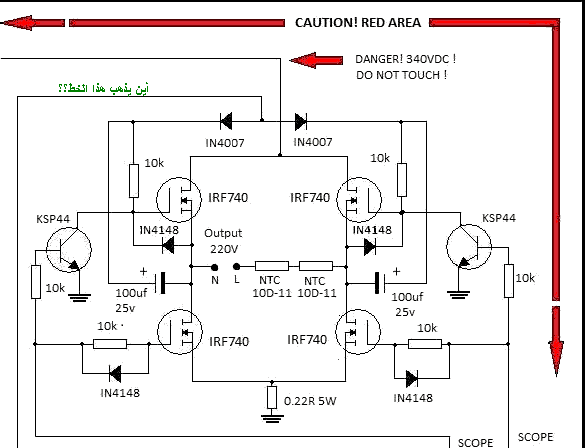

أين يتصل الخط المبين بالصورة؟ ![]()
__________________
مقالات المهندس ماجد عباس محمد |
![]() |
![]() |
![]() |
#6 |
مهندس
![]()
المشاركات: 27
معدل تقييم المستوى: 0
|
![]() |
![]() |
![]() |
![]() |
#7 |
نائب المشرف العام
الدولة: القاهرة - مصر
المشاركات: 12,214
معدل تقييم المستوى: 408
|
![]() أولا يقاس جهد النبضات بالقيمة العظمى و ليس RMS فالقيمة العظمى هى ما تفتح البوابة لذا إما بقياس قيمة عظمى أو باستخدام أوسيلوسكوب
__________________
مقالات المهندس ماجد عباس محمد |
![]() |
![]() |
![]() |
#8 |
نائب المشرف العام
الدولة: القاهرة - مصر
المشاركات: 12,214
معدل تقييم المستوى: 408
|
![]() أخى

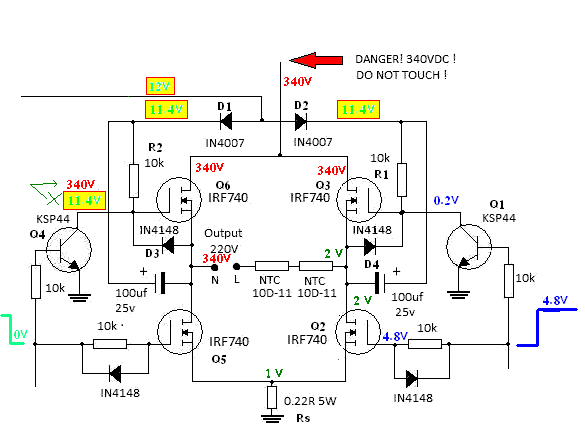

هذه هى الدائرة بعد وضع الفولتيات عليها ![]() أولا نفترض أن لحظيا الميكرو يضع الفولتين يمين و يسار كما بالرسم قبل أن يعكس الأوضاع أول مشكلة أن IRF740 يحتاج على الأقل 2 فولت لبدء التوصيل و يظل يزداد حتى 8 فولت عندها فقط يصبح ON أو كامل التوصيل المقاومة Rs من حساب الوات و القيمة قد يكون عليها 1 فولت و هو سيطرح ايضا من خرج الميكرو و الذى يكون حوالى 4.8 فولت و ربما أقل لهذا Q2 سيكون مكبر و ليس سويتش و بالتأكيد سيسخن كلما زاد التيار و يحترق و لكونه ليس كامل التوصيل فالفولت بين ال Drain-Source قد يكون أى قيمة مما قد يسبب توصيل الدايود D4 و اتلافه بافتراض جدلا أن Q2 كان مثاليا و كامل التوصيل كما يجب فلنبحث الجانب الآخر وجود صفر على هذا الجانب يجعل Q5 غير موصل مما يدفع الجهد على نقطة N للإرتفاع نحو 340 فولت وهذا يحتاج لأن يكون Q6 كامل التوصيل أو على الأقل بدأ التوصيل... هذا الصفر سيجعل Q4 أيضا غير موصل لكن نقطة القاعدة/مجمع ترتفع لفولت 11.4 فقط من المصدر 12 فولت كما ذكرت و الدايود D3 يعمل على ذلك ولن يفتح Q6 فأى ارتفاع فى جهد المصدر Source النقطة N سينقله الدايود للبوابة إذن من اين يأتى Q6 بجهد قاعدة 10 فولت ليوصل؟ الجانب الأيمن زمنيا يتبادل مع الجانب الأيسر الفولتات و الأحوال كل نصف ذبذبة لذا لننظر إليه بإعتباره حال الجانب الأيسر فى النصف ذبذبة السابقة نجد أن المكثف و لكون Q2 قصر او كامل التوصيل سيشحن 12 فولت خلال D2 إذن من المتوقع أن المكثف المقابل كان قد شحن خلال النصف ذبذبة السابقة خلال D1 و عند وجود الصفر على الجانب الأيسر و محاولة لأن يرتفع جهد النقطة N إلى 340 فولت سيمد المكثف لحظيابوبة Q6 بمايكفى لفتحها وقتيا من خلال R2 و سيكون خلالها Q2 كامل التوصيل شرط ان لا يزيد عرض النبضة عن 100 ميكرو × 10 ك = 1 ثانية
