ارجو المساعدة في دارة لشحن الموبايل من بطارية 12 فولت

uosef_001 · 29-07-2015, 10:01 PM

السلام عليكم
اريد عمل دارة مخرج يو س بي 5 فولت من بطارية 12 فولت
فارجو المساعدة
وشكراا

mourad3d · 29-07-2015, 10:58 PM

وعليكم السلام
استخدم يا يوسف منظم جهد 5 فولت ووصله بمدخل يو اس بى

uosef_001 · 01-08-2015, 12:34 AM

اريد طريقة ربط مثبت الجهد بمخرج اليو اس بي
وشكرا للرد

mourad3d · 01-08-2015, 07:24 AM

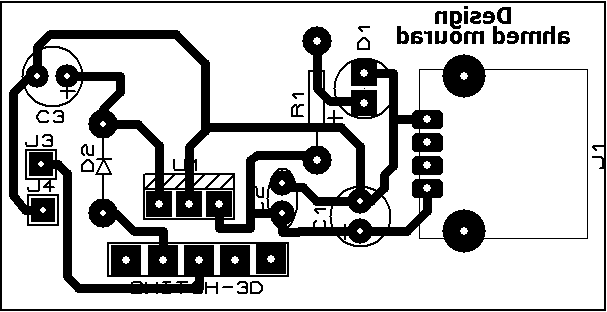

مخطط شحن موبايل على بطاريه 12 فولت

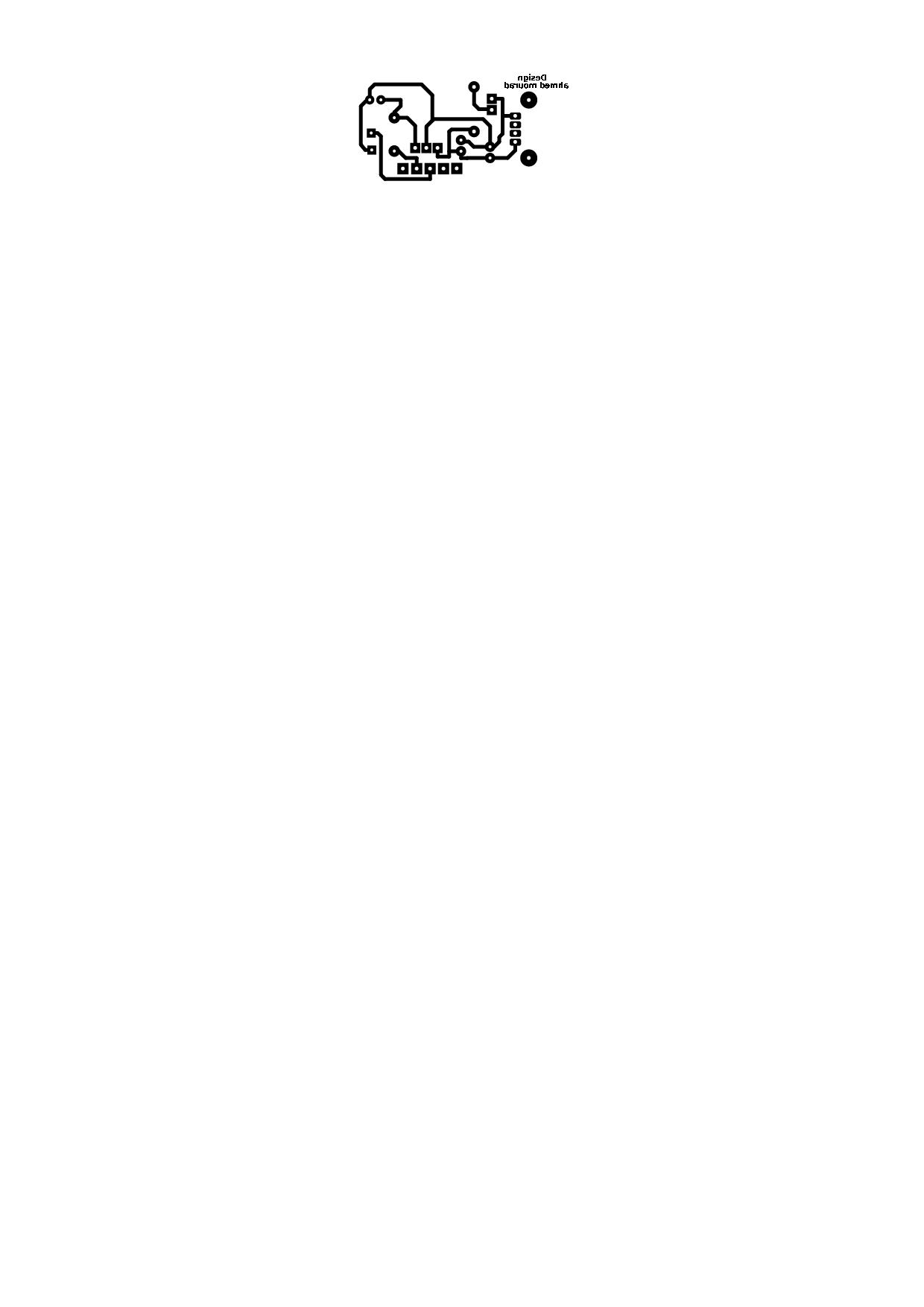

اللاى اوت بالابعاد الحقيقه على ورقه A4

http://upload.qariya.info/up2014/199...88293390E3.jpg

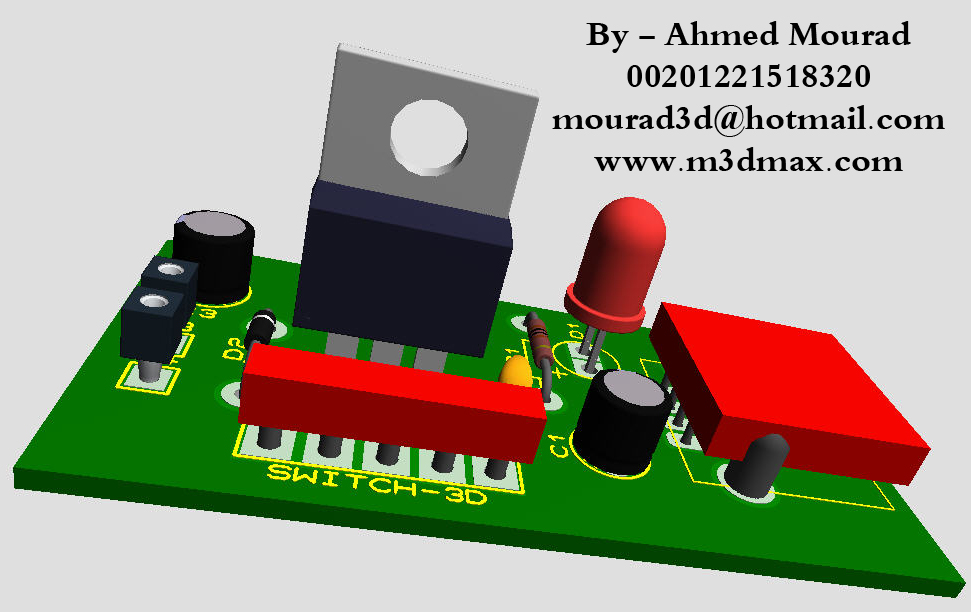

مسجم ثلاثى الابعاد للدائرة

mourad3d · 01-08-2015, 07:28 AM

ولحمايه الموبايل اكثر ممكن اضافه دايو زينر 5 فولت على خرج المنظم 5 فولت توصيل امامى وممكن الغاء الدايود الاول
