[dds.m.blal]

السلام عليكم ورحمة الله وبركاته
انا في هذه الايام اقوم بالبحث عن تصميم منظم جهد يرفع الجهد من 140 فولت
الى 220 فولت 16 مرحلة و بوجود 5 ريليات فقط واستطاعة 10000 واط

ولقد توصلت الى معلومات قيمة في هذا المجال وبدات بتصميم لوحة القيادة للريليات
والى الان النتائج جيدة

فاذا كان الموضوع مهم للاعضاء فسوف اقوم بمناقشة الافكار والمعلومات التي توصلت اليها الى الان..

[ah-22]

اقتباس المشاركة الأصلية كتبت بواسطة dds.m.blal السلام عليكم ورحمة الله وبركاته انا في هذه الايام اقوم بالبحث عن تصميم منظم جهد يرفع الجهد من 140 فولت الى 220 فولت 16 مرحلة و بوجود 5 ريليات فقط واستطاعة 10000 واط ولقد توصلت الى معلومات قيمة في هذا المجال وبدات بتصميم لوحة القيادة للريليات والى الان النتائج جيدة فاذا كان الموضوع مهم للاعضاء فسوف اقوم بمناقشة الافكار والمعلومات التي توصلت اليها الى الان..

يا ريت اخي فأنا ايضا اعمل على رافعة ولكت لاربع مراحل.
ولكن السؤال هو هل يمكن تصميم رافعة 16 مرحلة بخمس ريليات فقط خاصة وان كل ريلي يرفع فقط مرحلة واحدة فقط
تحياتي الك

[dds.m.blal]

اقتباس المشاركة الأصلية كتبت بواسطة ah-22 يا ريت اخي فأنا ايضا اعمل على رافعة ولكت لاربع مراحل. ولكن السؤال هو هل يمكن تصميم رافعة 16 مرحلة بخمس ريليات فقط خاصة وان كل ريلي يرفع فقط مرحلة واحدة فقط تحياتي الك

هنا يكمن بيت القصيد فالسر في طريقة تشغيل الريليات والسر في طريقة لف المحول

[khamis54]

اقتباس المشاركة الأصلية كتبت بواسطة dds.m.blal السلام عليكم ورحمة الله وبركاته انا في هذه الايام اقوم بالبحث عن تصميم منظم جهد يرفع الجهد من 140 فولت الى 220 فولت 16 مرحلة و بوجود 5 ريليات فقط واستطاعة 10000 واط ولقد توصلت الى معلومات قيمة في هذا المجال وبدات بتصميم لوحة القيادة للريليات والى الان النتائج جيدة فاذا كان الموضوع مهم للاعضاء فسوف اقوم بمناقشة الافكار والمعلومات التي توصلت اليها الى الان..

السلام عليكم
الف شكر لطرح هذا الموضوع المهم
16 مرحلة و بوجود 5 ريليات
يعتبر مستحيل
هات ما عندك للمناقشه

[ah-22]

اقتباس المشاركة الأصلية كتبت بواسطة khamis54 السلام عليكم الف شكر لطرح هذا الموضوع المهم 16 مرحلة و بوجود 5 ريليات يعتبر مستحيل هات ما عندك للمناقشه

وانا بالانتظار مع اخي الاستاذ خميس ليتم النقاش على الدائرة المفترضة. لا تنسى موضوع الكلفة هو هام جداً
تحياتي

[dds.m.blal]

في البدايا سنتعرف على طريقة تشغيل الريليات :

الكل يعرف طريقة العد الثنائي والذي هو اساس لغة الالة

فاذا طبقنا هذا العد على خمس ريليات سيكون عندنا اكثر من 16 خطوة

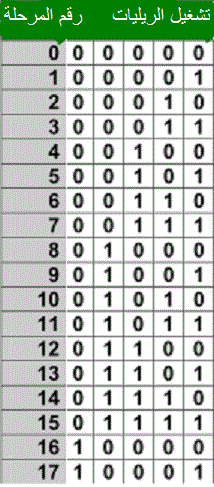

كما في الصورة التالية بحيث يكون الرقم 0 يعبر عن اطفاء الريليه والرقم 1 يعبر عن تشغيله
طبعا فكرة تشغيل الريليات مستوحاة من هذه الطريقة بالعد وسيتم التعديل عليها قليلا لاحقا

[khamis54]

الف شكر للمتابعه

[dds.m.blal]

مرحبا
اعتذر عن التاخير

اليوم سنطلع على المحول وكيفية الحصول على مخارج متعددة
والذي هو جزء اساسي من المشروع

لقد قمت برسم محول ذاتي واضفت عليه بشكل تقديري المخارج والقيم التي ستحملها

مع العلم يمكن تغير تلك القيم حسب الحاجة

واريد منكم بعد مشاهدة المحول ان تخمنو كيف سنوصل الريليات الى المخارج

وكيف سنطبق طريقة العد في الموضوع السابق على الريليات للحصول على تيار مناسب للمنزل وبكل احتمالات هبوط الشبكة من 215 الى 140 فولت
