المساعدة في مخطط دارة تنظيم جهد غير مستقر

[أنس غالي]

السلام عليكم ورحمة الله وبركاته
وبعد أخوني مهندسين القرية ارجو منكم المساعدة في دارة تنظيم 37 فولت 15 أمبير غير مستقر للوح طاقة شمسية الى14 فولت لشحن بطارية السيارة وذلك للحاجة الماسة بسبب عدم توفر دارة الواح عندنا في سوريا ارجو الرد العاجل

[الزيودي]

المشاركة الأصلية كتبت بواسطة أنس غالي

السلام عليكم ورحمة الله وبركاته
وبعد أخوني مهندسين القرية ارجو منكم المساعدة في دارة تنظيم 37 فولت 15 أمبير غير مستقر للوح طاقة شمسية الى14 فولت لشحن بطارية السيارة وذلك للحاجة الماسة بسبب عدم توفر دارة الواح عندنا في سوريا ارجو الرد العاجل

السلام عليكم اخي انس
وكان الله في عون اخوتنا في سوريا الحبيبة
بالنسبة لدائرة الشحن

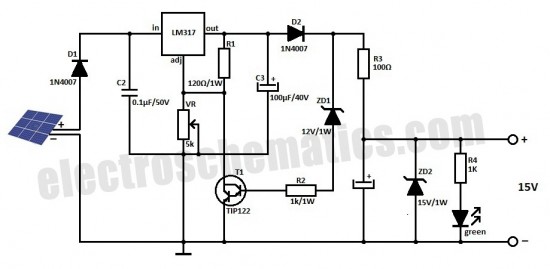

قد جلبت لك دائرتين تستخدمان نفس قطعة تنظيم الجهد وهي lm317 واعتقد انها موجودة بكثرةفي الرسيفرات وخلافة اذا لم تجدها جديدة ,

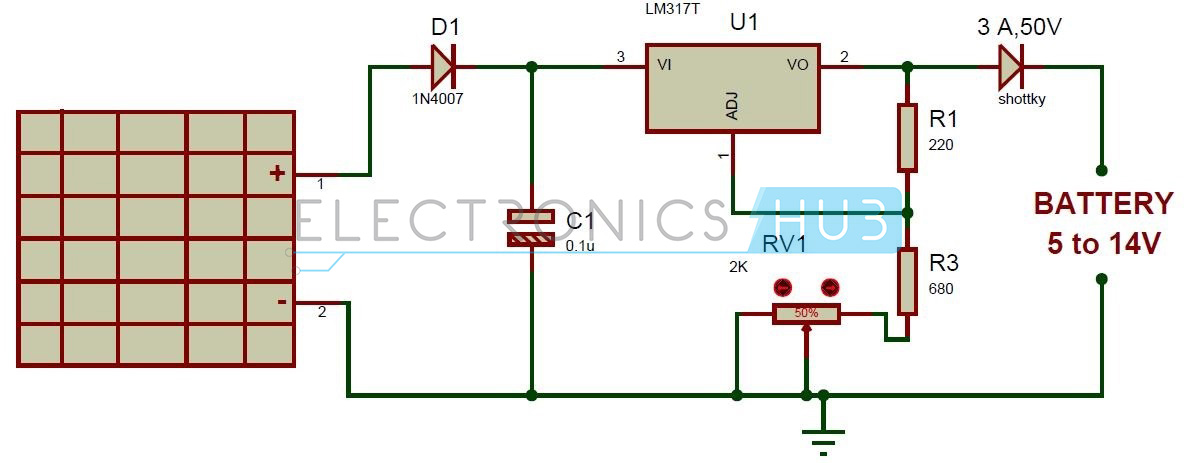

بالنسبة للدائرة المرسومة ببرنامج بروتوس تستخدم في المخرج ديود شوتكي وهو ديود له خواصة التي تختلف عن الديودات العادية , واذا لم تجده جديدا يمكنك البحث في بوردات التلفزيون بعد محول الشوبر
احببت ان انوه عن هذة النقاط
وباذن الله اتمنى ان تجد ضالتك في هذة المشاركة
والسلام عليكم ورحمة الله وبركاته

[ماجد عباس محمد]

شكرا أخى الكريم
ولكن LM317 لا تعطى أكثر من 1.5 أمبير و التيار الصادر من الوحدة 15 أمبير
حتى لو أعطت 15 أمبير بوسيلة أو باخرى سيكون هناك فقدا فى الطاقة مقداره 15 أمبير × فرق الفولت وهو (37-13) أى 24 فولت
15×24= 360 ولت كيف له أن يبردها
معظم الطاقة ستبدد حرارة

الحل الوحيد هو دائرة تقطيع لتوفر الطاقة بكفاءة عالية لكنها معقدة و يلزمها محول مخصوص و ثنائيات 15 أمبير على مبرد

[أنس غالي]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

شكرا أخى الكريم
ولكن LM317 لا تعطى أكثر من 1.5 أمبير و التيار الصادر من الوحدة 15 أمبير
حتى لو أعطت 15 أمبير بوسيلة أو باخرى سيكون هناك فقدا فى الطاقة مقداره 15 أمبير × فرق الفولت وهو (37-13) أى 24 فولت
15×24= 360 ولت كيف له أن يبردها
معظم الطاقة ستبدد حرارة

الحل الوحيد هو دائرة تقطيع لتوفر الطاقة بكفاءة عالية لكنها معقدة و يلزمها محول مخصوص و ثنائيات 15 أمبير على مبرد

شكراً لك أخي على المساهمة الطيبة وجزاك الله خيراً
بسنبة لدائرة فهي تصلح لبطارية 7 أمبير أما أنا أرى أن يكون التظيم عن طريق القطب
السالب

[أنس غالي]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

شكرا أخى الكريم
ولكن LM317 لا تعطى أكثر من 1.5 أمبير و التيار الصادر من الوحدة 15 أمبير
حتى لو أعطت 15 أمبير بوسيلة أو باخرى سيكون هناك فقدا فى الطاقة مقداره 15 أمبير × فرق الفولت وهو (37-13) أى 24 فولت
15×24= 360 ولت كيف له أن يبردها
معظم الطاقة ستبدد حرارة

الحل الوحيد هو دائرة تقطيع لتوفر الطاقة بكفاءة عالية لكنها معقدة و يلزمها محول مخصوص و ثنائيات 15 أمبير على مبرد

شكراً أخي ماجد الله. يجزيك الخير على المرور الطيب
