سؤال عن اللمبات الإلكترونية

[Omar Mekkawy]

سلام عليكم

أستاذي الكريم

كان لدي راديو قديم جداً وجدت به صمامات هل ممكن أستفيد بها وأدرسها عن قرب مع العلم أنه اتمسح اسم الصمام بسبب الزمن الكبير ؟؟

لدي سؤال آخر عن الصمام هل هي تحتاج جهود عالية جداً لكي تعمل ؟

ولي سؤال لو كنت أريد أن أشتري صمامات فأين أجدها وهل هي غالية ؟

يعطيك العافية

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

سلام عليكم

عليكم السلام ورحمة الله وبركاته
معذرة أخى الكريم أرى أن هذا موضوع جديد ولذا نقلته حتى يمكن للجميع المشاركة فيه عوضا عن من له اهتمام بوحدات التغذية فقط

أستاذي الكريم

كان لدي راديو قديم جداً وجدت به صمامات هل ممكن أستفيد بها وأدرسها عن قرب مع العلم أنه اتمسح اسم الصمام بسبب الزمن الكبير ؟؟

نعم ولم لا
يمكنك تصوير الراديو و رفع الصورة و كذا صور اللمبات و بقدر الإمكان بحيث يظهر ما بقى من الكتابة و يمكن كل اللمبات فى صورة واحدة و الأفضل أن تخلعها من قاعدتها حتى أراها أيضا فربما أستطيع مساعدتك

رجاء عند التصوير أن تقوم بتصغير الصور لمقاس لا يزيد عن 400×600 حتى لا يكون حجم الملف كبيرا فيسبب مشاكل فى التحميل و شكرا

لدي سؤال آخر عن الصمام هل هي تحتاج جهود عالية جداً لكي تعمل ؟

البعض 45 فولت و البعض أعلى حتى 600 فولت

ولي سؤال لو كنت أريد أن أشتري صمامات فأين أجدها وهل هي غالية ؟

يعطيك العافية

حسب البلد لكن أظن ان على اكسبرس لديه منها - فقط يجب أن نعلم ارقامها

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

عليكم السلام ورحمة الله وبركاته
معذرة أخى الكريم أرى أن هذا موضوع جديد ولذا نقلته حتى يمكن للجميع المشاركة فيه عوضا عن من له اهتمام بوحدات التغذية فقط

نعم ولم لا
يمكنك تصوير الراديو و رفع الصورة و كذا صور اللمبات و بقدر الإمكان بحيث يظهر ما بقى من الكتابة و يمكن كل اللمبات فى صورة واحدة و الأفضل أن تخلعها من قاعدتها حتى أراها أيضا فربما أستطيع مساعدتك

رجاء عند التصوير أن تقوم بتصغير الصور لمقاس لا يزيد عن 400×600 حتى لا يكون حجم الملف كبيرا فيسبب مشاكل فى التحميل و شكرا

البعض 45 فولت و البعض أعلى حتى 600 فولت


حسب البلد لكن أظن ان على اكسبرس لديه منها - فقط يجب أن نعلم ارقامها

لا توجد أي مشكلة لدي نهائياً بالنسبة لنقل المشاركة لموضوع منفصل

المشكلة أنني بيني وبين الراديو ييجي 100 كم سفر وهذه مشكلة لأنه ليس متواجد بالمكان اللي أنا فيه. واللي لدي الآن فقط هي لمبة واحدة فقط نزعتها منه وممسوح عليها البيانات.

ولكنني وجدت صور للراديو بالصدفة على الإنترنت تحت اسم ( grundig 2440 )

[Omar Mekkawy]

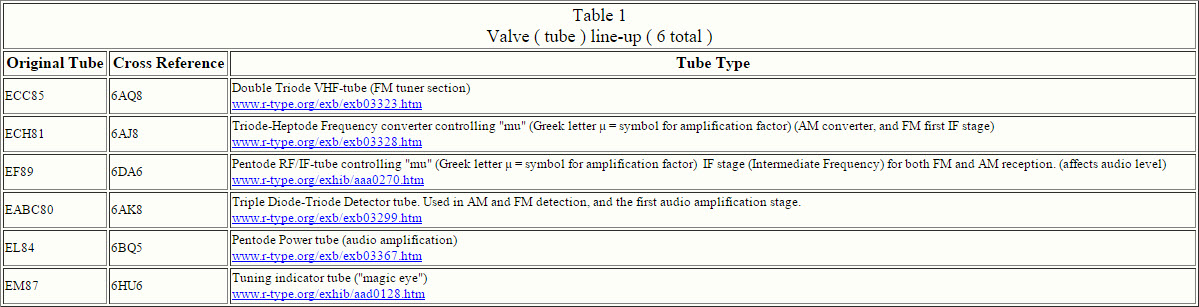

هذه قائمة باسماء اللمض :



وبحمد الله وجدت صفحة اللمبة ( اسمها Ef89 ) التي لدي وبها التفاصيل كلها :



http://www.r-type.org/exhib/aaa0270.htm

[atef_641]

موضوع جميل بالتوفيق

[ماجد عباس محمد]

أخى الكريم
إن شاء الله استطيع مساعدتك. هذه اللمات تعمل عادة على 250 فولت و الفتيلة 6.3 فولت متردد وهى من المحول الموجود
يبدو أن التقويم يتم بواسطة ثنائيات من النوع القديم قبل السيليكون وليست لمبات لأنى لا اجد لمبة برقم EZ80 أو EYxx مثلا وهى تستخدم للتقويم

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى الكريم
إن شاء الله استطيع مساعدتك. هذه اللمات تعمل عادة على 250 فولت و الفتيلة 6.3 فولت متردد وهى من المحول الموجود
يبدو أن التقويم يتم بواسطة ثنائيات من النوع القديم قبل السيليكون وليست لمبات لأنى لا اجد لمبة برقم EZ80 أو EYxx مثلا وهى تستخدم للتقويم

مشكلة الـ 250 فولت إن أي غلطة راح تكون كارثة فعلاً
عجيب إن الفتيلة تعمل على جهد متردد أول مرة أعرف هيك افتكرت انها DC
هل هناك حل بديل للتوحيد بالدايودات كمثال

بصراحة يبدو لي أن الموضوع كبير جداً عن الترانزيستور فهل هذا صحيح ؟

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

مشكلة الـ 250 فولت إن أي غلطة راح تكون كارثة فعلاً

لو لم تصيب أحد فالمشكلة ليست كما تظن فالتيار ليس كبيرا

عجيب إن الفتيلة تعمل على جهد متردد أول مرة أعرف هيك افتكرت انها DC

هى لتسخين الكاثود فقط ليشع الإلكترونات وليس لها دور فى العمل

هل هناك حل بديل للتوحيد بالدايودات كمثال

هناك الصمام الثنائى الذى ذكرت لك رقمه و كانت هناك ما سميت موحدات السيلينيوم و موحدات اكسيد النحاس
https://www.google.com.eg/search?q=c...FeMo2wod4zgBRA
و كلها ذات مقاومة داخلية مرتفعة نسبة للسيليكون

بصراحة يبدو لي أن الموضوع كبير جداً عن الترانزيستور فهل هذا صحيح ؟

كلا فهى ثنائى للوحيد و ثلاثى أو خماسى للتكبير و سباعى للمزج أما غير ذلك فليس هاما ولا يوجد منها مثلا NPN,PNP فهى صنف واحد ولا يوجد منها عادى و فت و موسفيت و Enhanced, depletion
فهمت الثلاثى فهمت الباقى
