اقتباس:
المشاركة الأصلية كتبت بواسطة ماجد عباس محمد
مادمت غيرت كل شيء و مازال العطل يكون الباقى إما خطوط نحاس مقطوعة أو لحام غير مكتمل أو هو المتكاملة تالفة

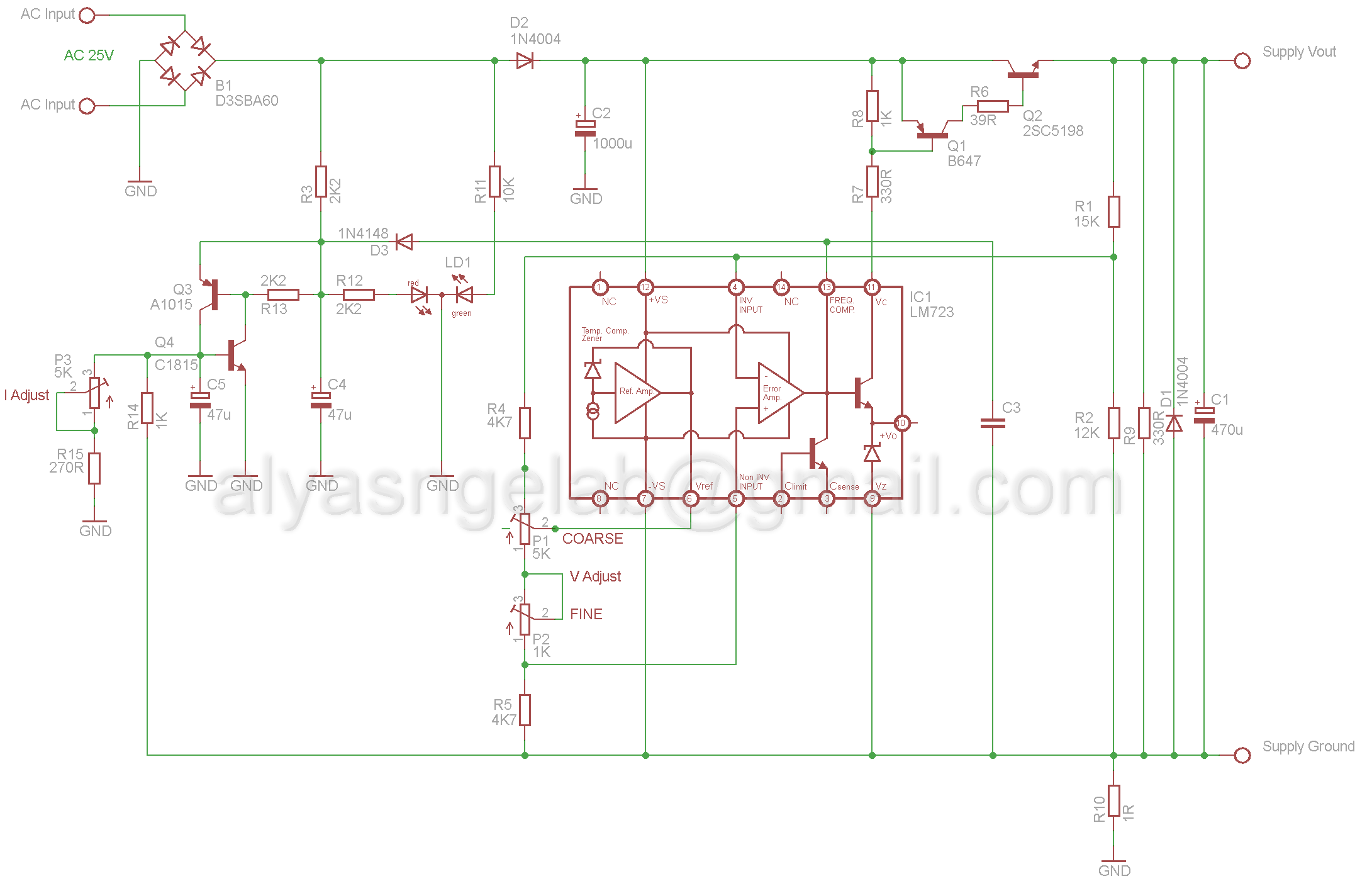

قيس التغذية على طرف 12 فإن وجدت تأكد أن على طرف 7 = صفر ثم قيس المرجع على طرف 6 المفروض 6 :7 فولت و تخرج لمفتاح تغيير الفولت P1 ثم يعود جزء منه إلى طرف 5 و هذا يمكن تغييره بتغيير P1,P2 فإن كان الكل تمام قيس الطرف 11 خرج المتكاملة للترانزيستورات
إن لم يكن عليه فولت اختبر نقطة D3,Q3 المفروض عليها فولت فإن كان صفر حاول تغيير ضبط P3 فهذا معناه أن هذه الدائرة تشعر بالخطأ أن التيار أعلى من المسموح وكل مره يجب فصل الكهرباء و تشغيلها حتى يبدأ العمل مرة أخرى فإن لم يكن ممكن إعادة الفولت يكون هنا العيب أو المتكاملة تالفة
|
-------------
شكرا جزيﻻ على الرد الجميل.
اتبعت كل الخطوات كلها سليمة الى غاية النقطة d3 , q3 ﻻ يوجد فيها فولت و حاولت التغيير ب p3 ﻻ يحدث تغيير .
مع العلم المتكاملة فيها كل الفولتات سليمة .
احتمال كبير هو p3 فهي اظنها مقاومة متغيرة فهي تضبط الفولت : 1.5 ، 3.6 ، 4.8 .... و في الاخير تعطيك الحرية من 0 الى 15 فولت ممكن اعمل انزعها و اعمل جامبر بين القطبين الاخيرن للتحكم في الفولت من 0 الى 15 مباشرة .
جاري التجريب في انتظار تدخلكم.
