اقتباس:
المشاركة الأصلية كتبت بواسطة صادق101
|

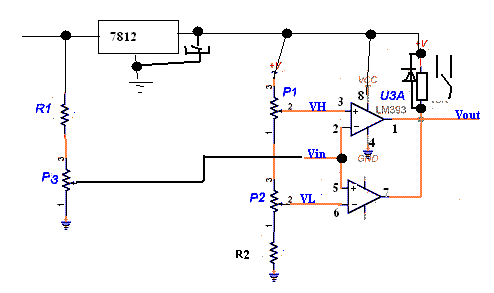

المقاومة R4 بين طرفى 7 و 5 وليس كما بالرسم
اقتباس:
لدي بعض الاسئلة
1. ما عمل RV3 وكذلك R2
|
انا لا اعلم المكونات التى ستنفذها لذا الأفضل أن تخفض خرج المحول لقيمة مناسبة للدخل بحيث عند أعلى فولت للدخول لا يزيد الجهد على البوط عن قيمة المثبت وهى هنا 12 فولت و التى يمكن استخدام ريلاى آخر و فولت آخر
اقتباس:
|
2. بالنسبة للمقاومة R1 ما هي انسب قيمة
|
لا أعلم لكونها مرتبطة بباقى المكونات ولكن التى توفر لك أفضل ضبط للقيم التى تحتاجها فلو كانت عالية جدا بالنسبة للبوطين RV1,RV2 لن تستطيع ضبط القيمة الصغرى و لو كانت صغيرة جدا ستجعل الضبط حساس جدا و لن تتمكن من تحديد القيمة بدقة
اقتباس:
|
3. ما هي انسب قيم للمقاومات المتغيرة الثلاث بالرسم
|
من 1ك إلى 10 ك لكن لو استخدمت ريلاى ذو فولت أعلى مثلا 24 فولت الأفضل سيكون من 10 ك إلى 100 ك
اقتباس:
|
4. هل وجود المكثف C2 مهم ام غير ضروري
|
مهم جدا و بدونه لن تعمل الدائرة لكن C1 حسب الشركات المصنعة للمثبت يكون حتى 1 ميكرو فقط
اقتباس:
اتمنى لو تتكرم بشرح موجز لاليه العمل
اشكرك جدا واعرف انني اطلت عليك كثيرا
|
المسأله لا تحالج لشرح فلديك 2 مقارن و كل مقارن يكون خرجه صفر عندما يكون فولت طرفه (-) أعلى من فولت طرفه (+) و عند العكس يكون خرجه = فولت التغذية لذا عند الإرتفاع التدريجى لفولت الدخول الموجود
لشرح كامل عن المقارنات و هذه الدائرة
http://www.qariya.info/vb/showthread.php?t=57372&page=7
