شكلة كهربائية (بسيطة ؟)

[obadah]

السلام عليكم،

عندي مشكلة، اريد ان احصل على تيار كهربائي بفولتية 12v DC من مخارج الكمبيوتر دون فتح الCase ، و لكن بعد البحث على الانترنت لم أجد سوى تعليمات للحصول على 5v و بشدة تيار ضعيفة جداً 2mA و أنا احتاج 12v و بشدة تيار 2.8A على الأقل.

اذا لم يكن بالامكان استخدام مخارج الكمبيوتر لهذا الغرض، فكيف يمكنني الحصول على هذا التيار عن طريق المحولات الكهربائية، اي ما المحول الذي يعطيني هذا التيار ؟ و اذا لم يوجد هكذا محول فكيف يمكنني الحصول على هذا التيار ؟؟؟

كل هذا لكي استطيع تشغيل قرص صلب من خارج ال Case حيث يحتاج الى
[align=left] 4-pin power connector[/align]
و هذا فيه 4 اسلاك واحد منها 5v و 2 منها 0v و واحد 12v و بشدة تيار تختلف حسب الجهاز الموصول بها،
و القرص الصلب يحتاج الى 12v*2.8A من أجل ادارة محرك القرص ثم 12v*0.35A من اجل استمرار العمل و يحتاج ايضاً الى 5v*0.72A من اجل عمل الدوائر الأخرى في القرص الصلب.

ارجو أن يكون عندكم فكرة لمساعدتي
أشكر لكم الوقت الذي قضيتموه في قرائة مشكلتي،

[فهد المنصور]

طبعا يمكنك الحصول على الجهد الذي تطلبه من خلال اي منفذ لجهاز الكمبيوتر الذي بين يديك .. وبتيار كافي لتشغيل مدينه ..

كل ما عليك هو تصميم دائرة مساعدة للكمبيوتر لكي يتحمل هذا الجهد وهذا التيار ..

بالنسبة لسؤالك ..

بواسطة دائرة بسيطة جدا .. مكونه فقط من ترانزيستور و مقاومة .. وريليه "Relay " .. تستطيع الحصول على الجهد الذي تريده .. او التحكم بأي جهاز في المنزل ..


[align=center][/align]

الدائرة السابقة توضح كيف يعمل الترانزيستور كا مفتاح بعد تلقي الامر بالاطفاء او التشغيل من الكمبيوتر ..

المقاومة لحماية الترانزيستور من التيار القادم من لوحة المذربورد ..

الريلي يقم بتوصيل او فصل الجهد المطلوب .. 12 فولت او حتي جهد المصدر 220 فولت ..




ملاحظات هامة ..

- لا يستخدم الكمبيوتر ابدا لتزويد بالكهرباء .. فهو اداة تحكم فقط .. اي يمكنك بضغطة زر مثلا التحكم في تشغيل قاطع Breaker جهد 500 كيلو فولت .. وتيار ميغا امبير .. وقطع الكهرباء عن مدينة كاملة ..

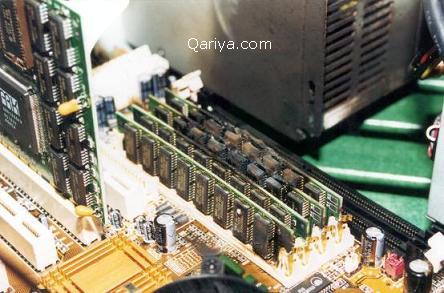

- وحدة التغذية الموجوده داخل الكمبيوتر مصممه فقط لتخدم اللوحة الام Motherboard .. وملحقاتها .. ولا يجب عليك استخدام اي من الجهود الخارجة منها الى اي استخدام يفوق 200 ميلي امبير .. لان ذالك قد يتسبب في تلف الوحدة ..

[align=center]
[/align]

[ابوفيصل]

السلام عليكم
اخ فهد ممكن تعطيني طريقة لتحديد الطرق الذي يمثل القاعدة للترانزستور
والطرف الذي يمثل الأرضية

[فهد المنصور]

كاتب الرسالة الأصلية : ابوفيصل
السلام عليكم
اخ فهد ممكن تعطيني طريقة لتحديد الطرق الذي يمثل القاعدة للترانزستور
والطرف الذي يمثل الأرضية

القاعدة " النقطة الموجوده في الوسط " والذي يحدد موقعها الداتاشيت لهذا الترانزيستور او بأستخدام الأوميتر

اما الطرف الارضي فهو عادة يتصل مع الباعث .. Emitter .. بالنسبه الى الترانزيستورات من النوع NPN .. والمستخدم في الرسمه السابقة ..


:can:

[ابوفيصل]

شكرا أخ فهد الدائرة تعمل 100%

[wissam]

السلام عيكم

شكرا على هذا الموضوع

[pricee]

اريد داءرة ارسال و استقبال التوزيع خطوط نت

[فهد المنصور]

كاتب الرسالة الأصلية : pricee
اريد داءرة ارسال و استقبال التوزيع خطوط نت

ماهو المقصود بخطوط نت
