ابحث عن اي سي

[AHMAD*TK]

ممكن رقم اي سي تقوم باخذ كبسات واعطاء داتا 4 بت
اي كل كبسة تعطي 1010 داتا
والف شكر

[زكي شاكر]

السلام عليكم
لاأدري ان كان ما تبحث عنه هو عداد يسجل في مخارجه الاربع، النبضات المتتابعة التي يستقبلها من مدخله clock. ادا كان هدا هو القصد ، هناك عدة عناصر تحقق دلك.. اورد لك بعضا من انواعها هنا، في دارات وظيفية:
CD4518 (عدادان عشريان بتقنية Cmos في متكاملة واحدة)
http://www.qariya.com/vb/showpost.php?p=93583&postcount=1
عداد عشري بتقنيةTTL
SN7490 او (DM7490)
http://www.qariya.com/vb/showpost.php?p=95329&postcount=13
خاصة الرسم Fig 2
عداد 4 ارقام (9999) يستخدم شرائح عائلة ال TTL متصلا بدارة مولد نبضات مكون من الشريحة 555
4029 عداد عشري تصاعدي/تنازلي قابل لبرمجة وضعية انطلاق العد وبتقنية Cmos
http://www.qariya.com/vb/showpost.php?p=106415&postcount=62
كل هده الامثلة تجدها في هدا الموضوع
http://www.qariya.com/vb/showthread.php?t=14667

[AHMAD*TK]

السلام عليكم.......
مشكور يا اخي على الدارات
ولاكن المطلوب ان اكبس كبس وقم تخرجه 4bit
ارفقت لك صورة مبسطة عن الفكرة
الرابط هو http://www.electvillage.com/files/up19/123.gif

[AHMAD*TK]

السلام عليكم.......
شكرا اخ زكي شاكر على هذه المعلومات ولاكن اريد اي سي تطبق الكبسات السابقة ولاكن بطريقة 3 خطوط عامودية ضرب
4خطوط افقية يعطي 12 كبسة
على مبدأ الهاتف ولاكن اي سي الهاتف تخرج التون وانا اريد اخراج 4 bit
abcd
والف شكر على تعاونك معي وعلى مجهودك

[زكي شاكر]

اظنك تبحث عن مثل هذه الشريحة:
http://www.elabinc.com/ede1144.pdf

[AHMAD*TK]

السلام عليكم........
الف شكر اخ زكي شاكر على هذه اي سي
ارجو لك التوفيق

[Tunisian Eng]

السـلام عليكم.

أولا أحيي جميع الإخوة أعضاء المنتدى بعد هذا الغياب القصيـر عنكم.
وأنا أتصفح هذا المنتدى الجميل كي أطلع على ما فاتني من مشاركات مفيدة لفت إنتباهي عنوان هذه المشاركة وهذا السؤال للأخ الكريم ولكني في الحقيقة فوجئت كثيرا بالردود.

هناك Integreted circuit - Key encoder عديدة تقوم بهذا العمل الذي يسأل عنه الأخ وبمكونات قليلة جدا دون الحاجة إلى ديودات أو غيرها.

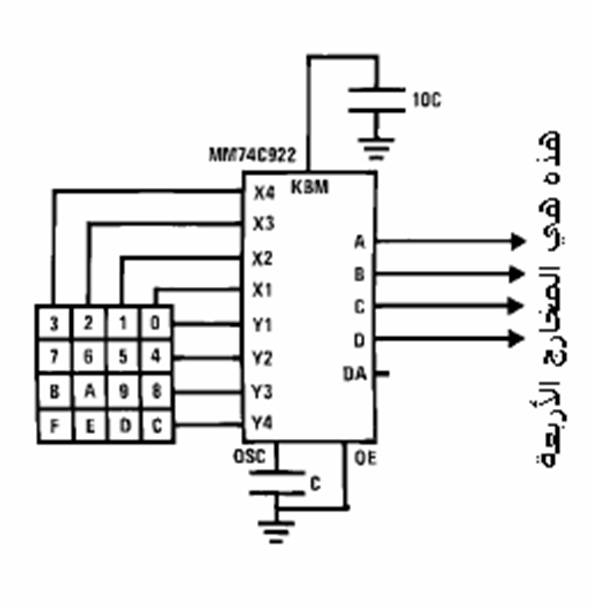

ولعل أنسب integreted circuit وأكثرها تواجدا بالأسواق وبأثمان زهيدة جدا هي 74922.


DA: Data available
OE: output eneble
KBDM: Keyboard Mask
OSC: oscillator

إذا ضغطنا مثلا على الزر 0 فإن الأربع مخارج D C B A = 0 0 0 0
أما إذا ضغطنا على الزر 1 فإن المخارج الأربعة هي: D C B A=0 0 0 1.
الى اخره
يمكن أن نأخذ C=10nF .
هذه الدارة جربتها شخصيا عشرات المرات وهي شغالة دون أي مشكل.

[abouomar]

المشاركة الأصلية كتبت بواسطة Tunisian Eng

السـلام عليكم.

أولا أحيي جميع الإخوة أعضاء المنتدى بعد هذا الغياب القصيـر عنكم.
وأنا أتصفح هذا المنتدى الجميل كي أطلع على ما فاتني من مشاركات مفيدة لفت إنتباهي عنوان هذه المشاركة وهذا السؤال للأخ الكريم ولكني في الحقيقة فوجئت كثيرا بالردود.

هناك Integreted circuit - Key encoder عديدة تقوم بهذا العمل الذي يسأل عنه الأخ وبمكونات قليلة جدا دون الحاجة إلى ديودات أو غيرها.
ولعل أنسب integreted circuit وأكثرها تواجدا بالأسواق وبأثمان زهيدة جدا هي 74922.


DA: Data available
OE: output eneble
KBDM: Keyboard Mask
OSC: oscillator

إذا ضغطنا مثلا على الزر 0 فإن الأربع مخارج D C B A = 0 0 0 0
أما إذا ضغطنا على الزر 1 فإن المخارج الأربعة هي: D C B A=0 0 0 1.
الى اخره
يمكن أن نأخذ C=10nF .
هذه الدارة جربتها شخصيا عشرات المرات وهي شغالة دون أي مشكل.

السلام عليكم
أحييك :woo: أخي الكريم على هذه المشاركة التي أمتعتنا بها بعد غياب أحسسنا فيه بشوق عظيم لإفاداتك ونقدك المستمرالمبني على أسس بيداغوجية وكفايات ومقاربات ودلالات منهجية و... أرجوك ثم أرجوك لا تطل الغياب حتى لاتفاجأ بما يقدمه الأعضاء من مشاركات قد لا تنال إعجاب البعض أو حتى رضاهم لكن لكل مجتهد نصيب ونصيب البعض الإستياء مهما بذلوا من جهد
أنصح كل عضو أن يكون ذوعلم محيط ولا يكون فوقهم عليم حتى لا يفاجئ بقية الأعضاء
من تواضع لله رفعه
أخي الكريم كائنا من كنت أجدد لك الإحترام:can:
