adevil رسم الدوائر ببرنامج ايكل

السلام عليكم

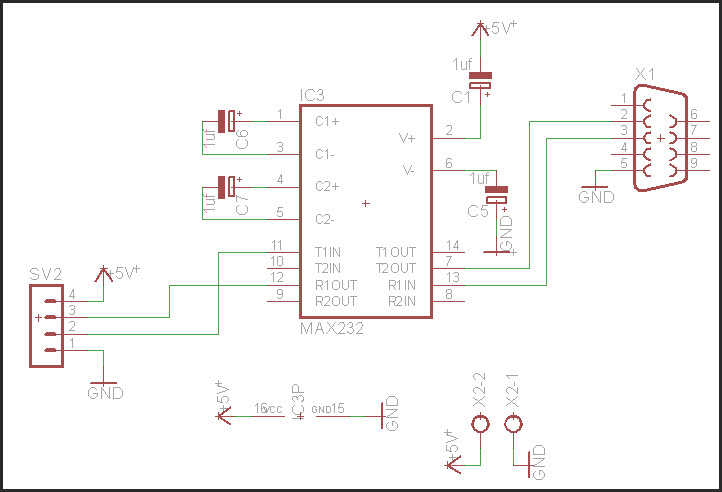

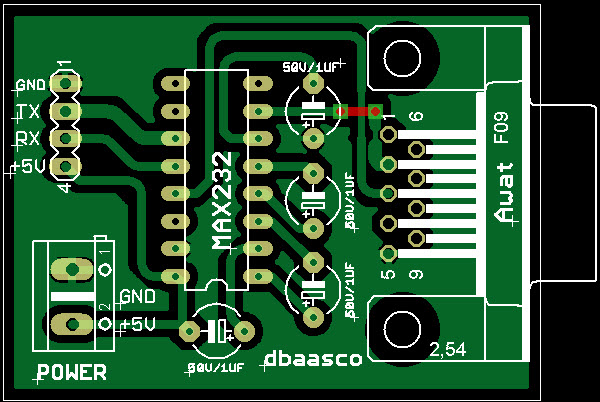

ساقوم باذن الله تعالى بين الحين والاخر برسم بعض الدوائر الالكترونية ببرنامج ايكل ورفع الملفات الى الموضوع لكى يستفيد منها الجميع واول الدوائر ستكون ان شاء الله دائرة MAX232 :



[IMG][/IMG]



[IMG][/IMG]
سعيد قادر غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً mourad3d ( شكر العضو على هذه المشاركة )
اعجاب mourad3d ( أعجبته المشاركة )
اعلانات
قديم 08-09-2015, 09:40 PM   #2
عريبى محمود
( رحمه الله عليه )

الصورة الرمزية عريبى محمود

الدولة: لا تسأل الطغاه لماذا طغو بل اسأل العبيد لماذا انحنو
المشاركات: 3,139
أحصائية الترشيح

عدد النقاط : 3252


النشاط

معدل تقييم المستوى: 187
x4
السلام علبكم ورحمة الله وبركاته
اخى الكريم
بارك الله فيك وياريت شرح بعض غموض البرنامج
عريبى محمود غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 09-09-2015, 06:48 AM   #3
سعيد قادر
عضو ذهبي

الصورة الرمزية سعيد قادر

الدولة: العراق/ كوردستان
المشاركات: 2,916
أحصائية الترشيح

عدد النقاط : 1749


النشاط

معدل تقييم المستوى: 152
Smile
اقتباس:
المشاركة الأصلية كتبت بواسطة عريبى محمود مشاهدة المشاركة
السلام علبكم ورحمة الله وبركاته
اخى الكريم
بارك الله فيك وياريت شرح بعض غموض البرنامج


وعليكم السلام ورحمة الله اهلا بك

هناك مجموعة من الدروس للمهندس وليد بليد فى اليوتيوب يشرح فيها البرنامج من الصفر حتى الاحتراف وقد تعلمت منه شخصيا هذا البرنامج هذا هو رابط الفيديو :

Walid Balid
سعيد قادر غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 09-09-2015, 06:55 AM   #4
سعيد قادر
عضو ذهبي

الصورة الرمزية سعيد قادر

الدولة: العراق/ كوردستان
المشاركات: 2,916
أحصائية الترشيح

عدد النقاط : 1749


النشاط

معدل تقييم المستوى: 152
افتراضي
رابط اخر

Walid Balid
سعيد قادر غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 09-09-2015, 08:37 PM   #5
عريبى محمود
( رحمه الله عليه )

الصورة الرمزية عريبى محمود

الدولة: لا تسأل الطغاه لماذا طغو بل اسأل العبيد لماذا انحنو
المشاركات: 3,139
أحصائية الترشيح

عدد النقاط : 3252


النشاط

معدل تقييم المستوى: 187
x4
السلام عليكم ورحمة الله وبركاته

اخى الكريم
شـــكرا على هــــذا الرابط
عريبى محمود غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب
شكراً سعيد قادر ( شكر العضو على هذه المشاركة )
قديم 18-09-2015, 10:04 PM   #6
سعيد قادر
عضو ذهبي

الصورة الرمزية سعيد قادر

الدولة: العراق/ كوردستان
المشاركات: 2,916
أحصائية الترشيح

عدد النقاط : 1749


النشاط

معدل تقييم المستوى: 152
افتراضي

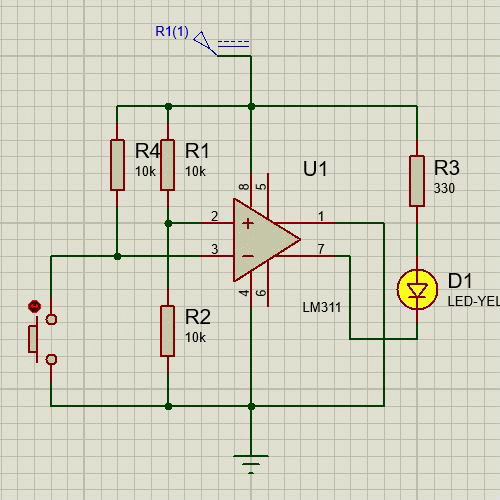

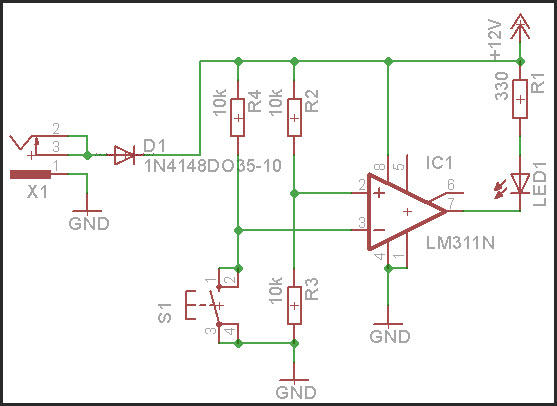

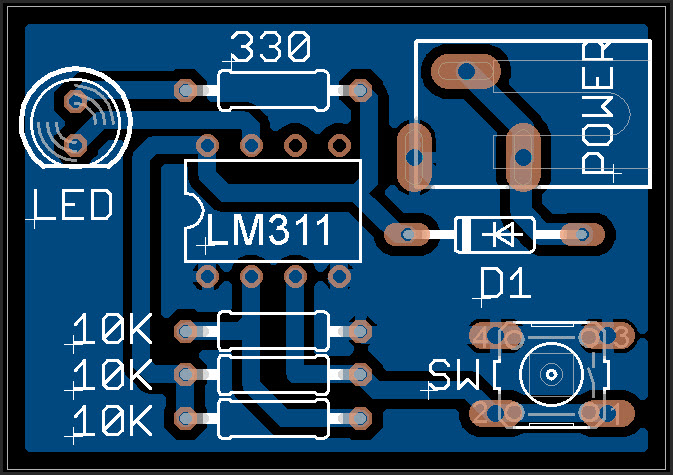

دائرة لفحص المتكاملة LM311 :


[IMG][/IMG]


[IMG][/IMG]



[IMG][/IMG]


تـــــــــــــحميل
سعيد قادر غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 19-09-2015, 08:08 PM   #7
سعيد قادر
عضو ذهبي

الصورة الرمزية سعيد قادر

الدولة: العراق/ كوردستان
المشاركات: 2,916
أحصائية الترشيح

عدد النقاط : 1749


النشاط

معدل تقييم المستوى: 152
افتراضي

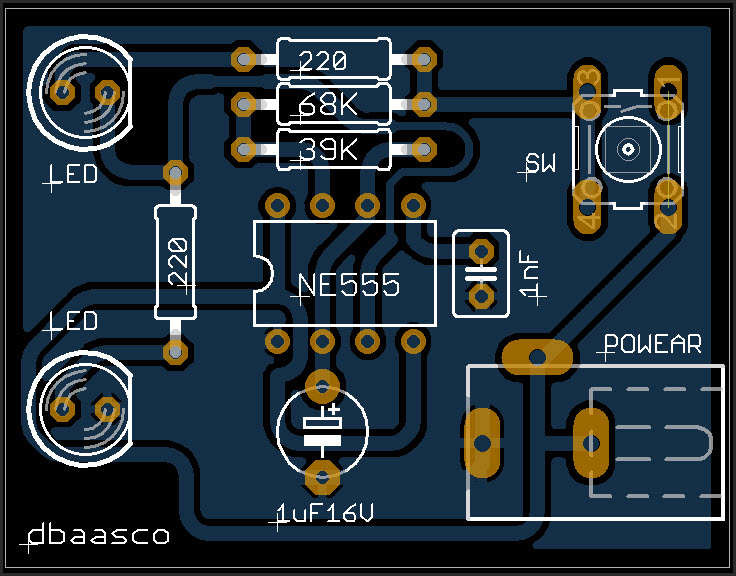

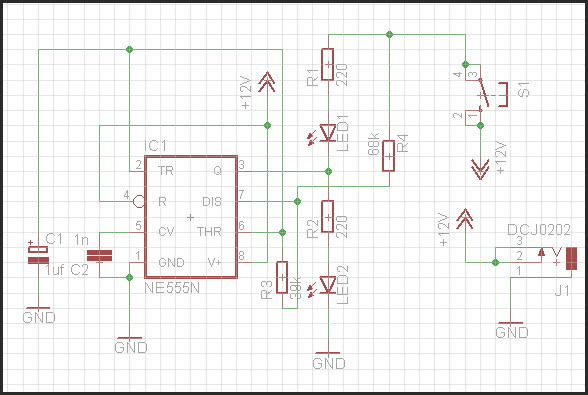

فحص الدارة المتكاملة 555 :


[IMG][/IMG]



[IMG][/IMG]


تـــــــــــــــــــــحميل
سعيد قادر غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 19-09-2015, 09:24 PM   #8
fade hbeb
عضو فضي

الصورة الرمزية fade hbeb

الدولة: سوريا // إن الله لا يغير ما بقوم حتى يغيروا ما بأنفسهم //
المشاركات: 1,380
أحصائية الترشيح

عدد النقاط : 2323


النشاط

معدل تقييم المستوى: 119
افتراضي
السلام عليكم ورحمة الله وبركاته
مجهود رائع وعمل مميز
بارك الله فيك وفي جهودك وجعله في ميزان حسناتك
تحياتي ومحبتي لك استاذ سعيد
fade hbeb غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب
شكراً سعيد قادر ( شكر العضو على هذه المشاركة )
