اقتباس:
المشاركة الأصلية كتبت بواسطة nedjar
سلام هل تقصد الدائئر اللاولى ام مادا وهل تردد يعني نطاقها ثاابت اضنن العكس ياخيي شكراً وبارك الله فيك
|
هذه دائرة بسيطة وبعناصر متوفرة وثابتة وحساسة وتستقبل الإشارات الضعيفة وتصلح لتستقبل إشارة مايكروفون لاسلكي

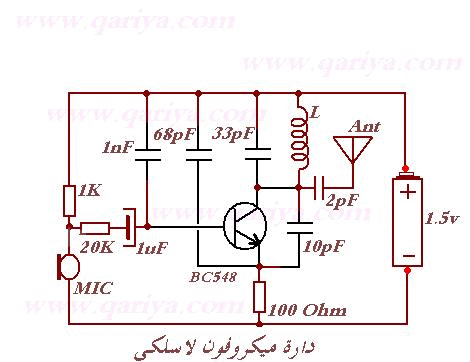

ولكن العيب في دوائر المرسل التي سرعان ما يقع عليها البعض لأنها بترانزستور أو أقل وتكون عادة مصممة بحيث تستغل قدرة الترانزستور دون اعتبار استقرار عمله!
لكي تكون دائرة المرسل مستقرة تتطلب بلورة أو تقنية ضبط التذبذب PLL
المستقبل دائرة جيدة جدا ومجربة في علبة بطارية 9 فولت
https://www.youtube.com/watch?v=MOR0rAUcKhE
وعلى لوحة مثقبة
https://www.youtube.com/watch?v=ajkzAh8zPb8
وعلى صفيحة معدنية والأختلاف طفيف في تبسيط دائرة الرنين أو جعلها مريحة بثنائي سعوي.

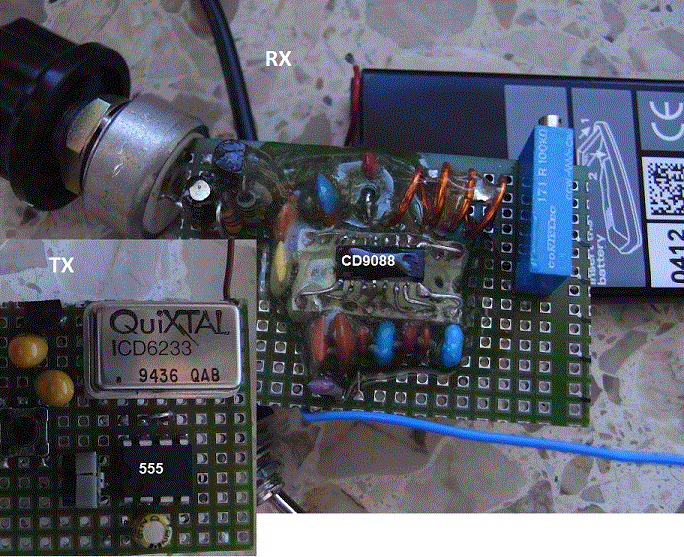

المستقبل مجربة لاستقبال إشارات ضعيفة مثل هذا المرسل تحكم عن قرب بالمذبذب البلوري Quarz Oscillator 100MHz ICD6233: وتعطي نتائج ممتازة
ولكن إن أردت مستقبل بجودة أفضل فعليك براديو "أتو سكان" وتقوم بتحويله ليكون التوليف يدوي كما في الصورة وبطارية ليثيوم وتربطه مع مكبر الصوت!
