المساعدة في earth leakage
|
| اعلانات |
|
||||||
حيدر علاج حسن
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
||||||

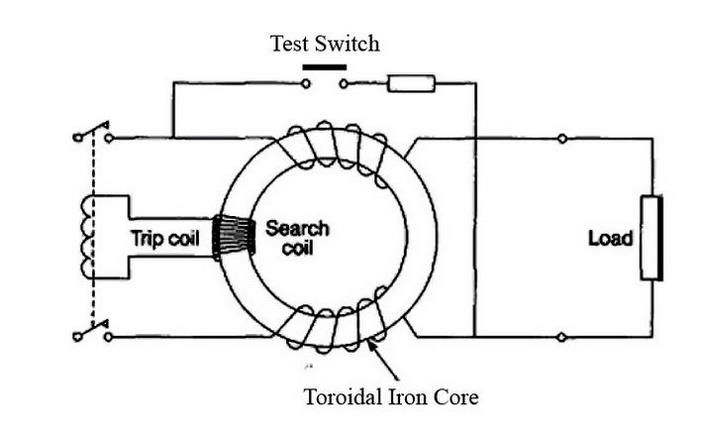

 مبدا عمل الجهاز يقوم بامرار التيار الخارج من الحار مرورا بالحمل ثم الى الطرف البارد خلال ملفين على قلب حديدي ... وهنا يكون التيار الدخل يساوي التيار الخارج فتكون محصلة الفيض المغناطيسي في القلب صفر لان التيارين متساويين و متعاكسين ... فلو تم توصيل الطرف الحار الى جسم الانسان ثم الى الارض فان هذا سيكون تيار اضافي على خط الحار و لن يمر بالخط البارد لذلك سيحصل فرق بالتيار في القلب الحديدي يؤدي الى توليد فيض مغناطيسي يعمل على فتح السويش الخاص بالحماية و يقطع التيار نهائيا عن المنزل ... حيدر علاج حسن
التعديل الأخير تم بواسطة : حيدر علاج حسن بتاريخ 19-09-2015 الساعة 11:22 AM |
