كيف يمكن نسخ لوحة الكترونية؟

[dds.m.blal]

لدي انفيرتر صيني فيه قطع الكترونية قليلة واريد ان انسخ اللوحة الالكترونية
فهل توجد طريقة سهلة لعمل ذلك او برامج مختصة بعمل سكنر ورسم تلقائي للوحة؟

[السيد بدوى]

-ضع الدائره اولا ليراها الاعضاء وبعد لك يبدأ الاعضاء بمساعدتك

[ahmed idris]

ليس المهم عدد القطع المهم عدد الخطوط النحاسية.
إذا كانت قليلة ممكن تستخدم برنامجا بسيطا يسمح برسم الدوائر يدويا مثل PCB wizard
وتجرب هذه الطريقة:
1- تفتح البرنامج و تضع القطع وتحاول جعل تموضعها كما باللوحة الأصلية (بنفس المسافات) .
2- تقوم بربط أطراف القطع فيما بينها كما تراها في اللوحة الأصلية.

[dds.m.blal]

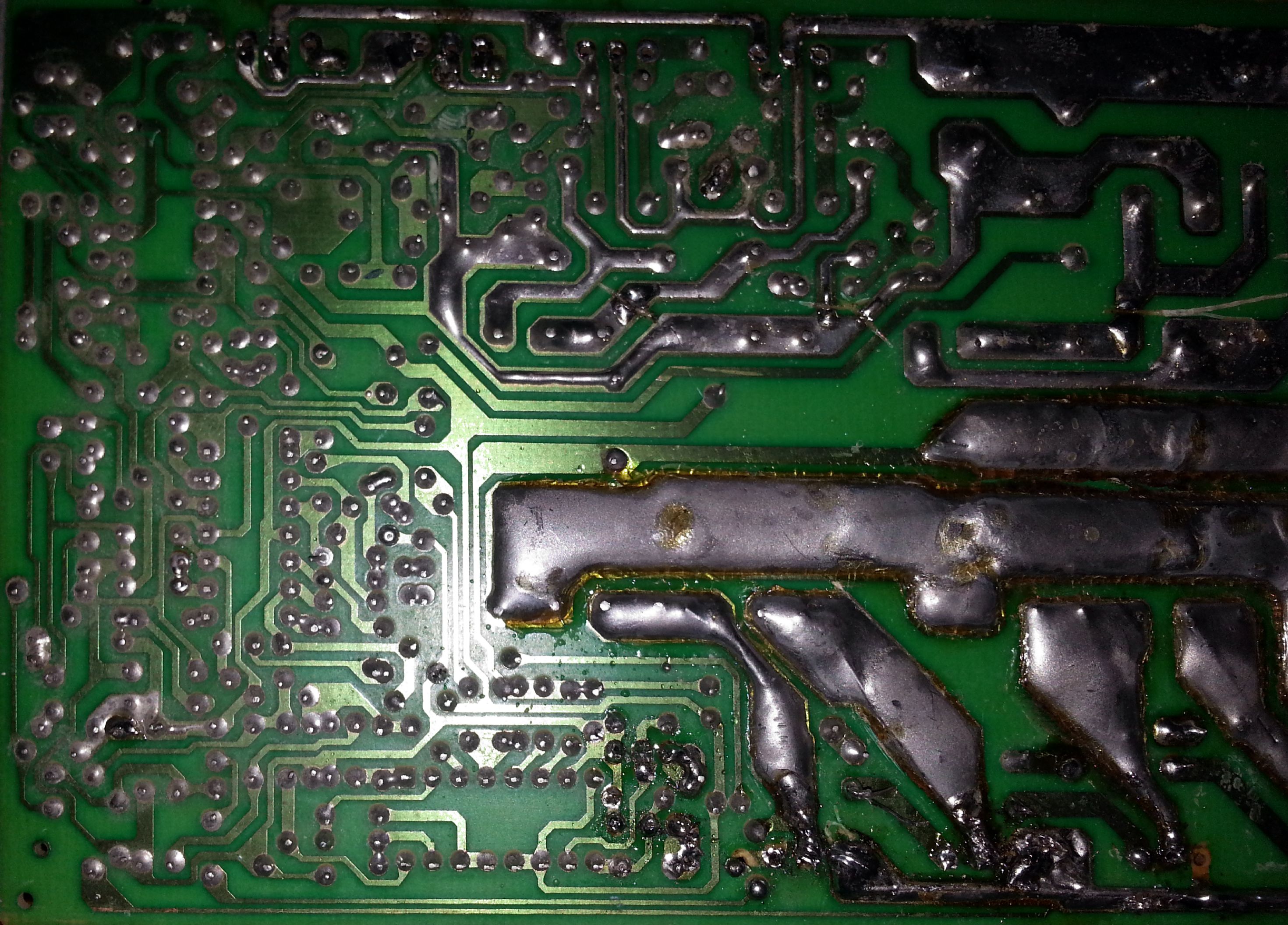

هذه صورة البورد

[dds.m.blal]

المشاركة الأصلية كتبت بواسطة ahmed idris

ليس المهم عدد القطع المهم عدد الخطوط النحاسية.
إذا كانت قليلة ممكن تستخدم برنامجا بسيطا يسمح برسم الدوائر يدويا مثل PCB wizard
وتجرب هذه الطريقة:
1- تفتح البرنامج و تضع القطع وتحاول جعل تموضعها كما باللوحة الأصلية (بنفس المسافات) .
2- تقوم بربط أطراف القطع فيما بينها كما تراها في اللوحة الأصلية.

شكرا اخي الكريم على الطريقة ولكنها طريقة يدوية بحتة ومجهدة

[ahmed idris]

المشاركة الأصلية كتبت بواسطة dds.m.blal

شكرا اخي الكريم على الطريقة ولكنها طريقة يدوية بحتة ومجهدة

المشاركة الأصلية كتبت بواسطة dds.m.blal

هذه صورة البورد

بالتأكيد صعبة أخي الكريم فالخطوط متعدة .
البعض يتحدث عن هندسة عكسية 'reverse engineer pcb board'
لكن لا أظنها سهلة.

[assed]

السلام عليكم
كل عام وأنتم بخير
توجد طريقة وهي موجودة بالمنتدى ولاكن لا اعلم الرابط ولاكني اذكرها
هي بتصوير البوردة . ومن ثم استدراج الصورة الى برنامج رسم اللوحات والرسم فوق التراكات والثقوب ومن ثم مسح الصورة وتبقى الرسمة .

[Omar Mekkawy]

المشكلة أن الدارة كبيرة حبة يعني راح تاخد مجهود

ويفضل أن تقوم بتنظيف البوردة جيداً حتى تبقى الخطوط واضحة بإستخدام تينز او أسيتون أو أي مذيب عضوي .

الطريقة التي يتكلم عنها أخونا assed موجودة هنا :
http://www.qariya.info/vb/showthread...=110584&page=2

وهذا موضوع يشرح بالتفصيل للأستاذ فتح الله :
http://www.qariya.info/vb/showthread.php?t=72811

ببساطة حاول أن تربط بين الجزء العلوي للبوردة والجزء السفلي للبوردة ومنها تستطيع أن ترسم أي دارة عن طريقها .
