[mustafaibraheem]

السلام عليكم .

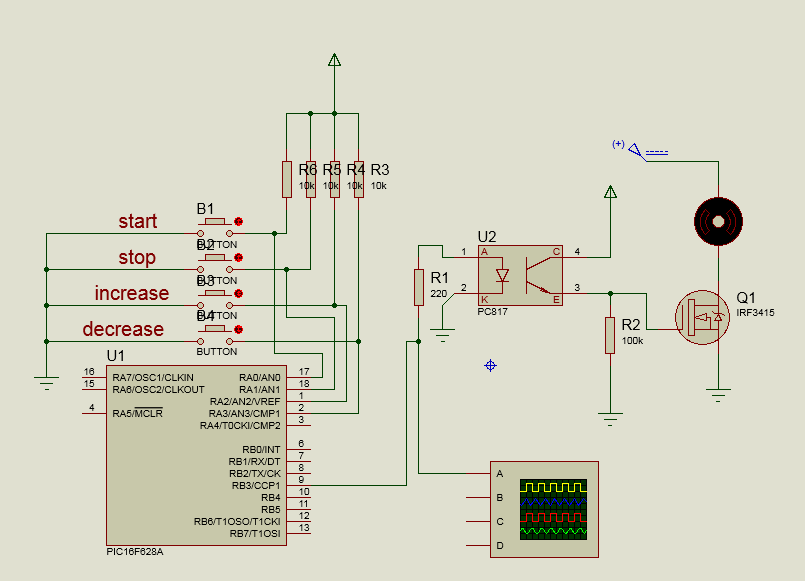

الدائرة التاليه صممت من قبل الاستاذ حيدر

فى هذه المشاركه .
http://www.qariya.info/vb/showthread...=158490&page=4
وبحثت عن الكود لهذه الدائره ولم اجده .
فيا حبذا لو الاستاذ حيدر او احد الاخوه يستطيع تزويدي بالكود اكون شاكرا له
وجزيتم خيرا

[حيدر علاج حسن]

تفضل اخي هذا كود جديد حسب المخطط
جربه واعطنا النتيجة

int x=55;
void main()
 {cmcon=07;
 trisa=15;trisb.f3=0;portb.f3=0;
  pwm1_init(5000);
  while(1)
         {if(porta==1){while(porta==1){}
                       pwm1_set_duty(x);
                       pwm1_start();
                      }
          else if(porta==2){while(porta==2){}
                      pwm1_stop();
                      }
          else if(porta==4){while(porta==4){x+=10;
                                            if(x>255)x=255;
                                            pwm1_set_duty(x);
                                            delay_ms(1000);
                                           }
                           }
          else if(porta==8){while(porta==8){x-=10;
                                            if(x<55)x=55;
                                            pwm1_set_duty(x);
                                            delay_ms(1000);
                                           }


                           }
         }

}

[mustafaibraheem]

السلام عليكم .
استاذ حيدر المحترم جربت الكود لكن للاسف لم يعمل

[حيدر علاج حسن]

نعم صحيح يوجد خطأ و تم تصحيحه و التجربة على البروتوس ...

int x=55;
void main()
 {cmcon=07;
 trisa=15;trisb.f3=0;portb.f3=0;
  pwm1_init(5000);
  while(1)
         {if(porta.f0==0){while(porta.f0==0){}
                       pwm1_set_duty(x);
                       pwm1_start();
                      }
          else if(porta.f1==0){while(porta.f1==0){}
                      pwm1_stop();
                      }
          else if(porta.f2==0){while(porta.f2==0){x+=10;
                                            if(x>255)x=255;
                                            pwm1_set_duty(x);
                                            delay_ms(500);
                                           }
                           }
          else if(porta.f3==0){while(porta.f3==0){x-=10;
                                            if(x<55)x=55;
                                            pwm1_set_duty(x);
                                            delay_ms(500);
                                           }


                           }
         }

}

خطوات التشغيل :
1- الضغط على مفتاح البدء
2- الضغط على مفتاح الزيادة بشكل متقطع او مستمر لزيادة السرعة
3- الضغط على مفتاح النقصان بشكل متقطع او مستمر لتقليل السرعة
4- الضفط على مفتاح التوقف لايقاف المحرك

[mustafaibraheem]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن نعم صحيح يوجد خطأ و تم تصحيحه و التجربة على البروتوس ... int x=55; void main() {cmcon=07; trisa=15;trisb.f3=0;portb.f3=0; pwm1_init(5000); while(1) {if(porta.f0==0){while(porta.f0==0){} pwm1_set_duty(x); pwm1_start(); } else if(porta.f1==0){while(porta.f1==0){} pwm1_stop(); } else if(porta.f2==0){while(porta.f2==0){x+=10; if(x>255)x=255; pwm1_set_duty(x); delay_ms(500); } } else if(porta.f3==0){while(porta.f3==0){x-=10; if(x<55)x=55; pwm1_set_duty(x); delay_ms(500); } } } } خطوات التشغيل : 1- الضغط على مفتاح البدء 2- الضغط على مفتاح الزيادة بشكل متقطع او مستمر لزيادة السرعة 3- الضغط على مفتاح النقصان بشكل متقطع او مستمر لتقليل السرعة 4- الضفط على مفتاح التوقف لايقاف المحرك

رائع سلمت يداك استاذ حيدر وجزاك الله الف خير ...
