طريقة تعديل اى دائرة lnb

[ibn al islam]

السلام عليكم

طريقة لتعديل دائرة lnb اى جهاز استقبال مثلا يكون ايسى lnb غير متوفر الدائرة تفحمت او الفت نتيجة كثرت الالحام و لم يعد بالامكان صيناتها

الطريقه هى قص دائرة lnb سليمه من اى جهاز خرده

ثم
نقوم بايصال نبضة H/V
ايصال جهد التغذية
ايصال الارضى
ايصال LNB OUT

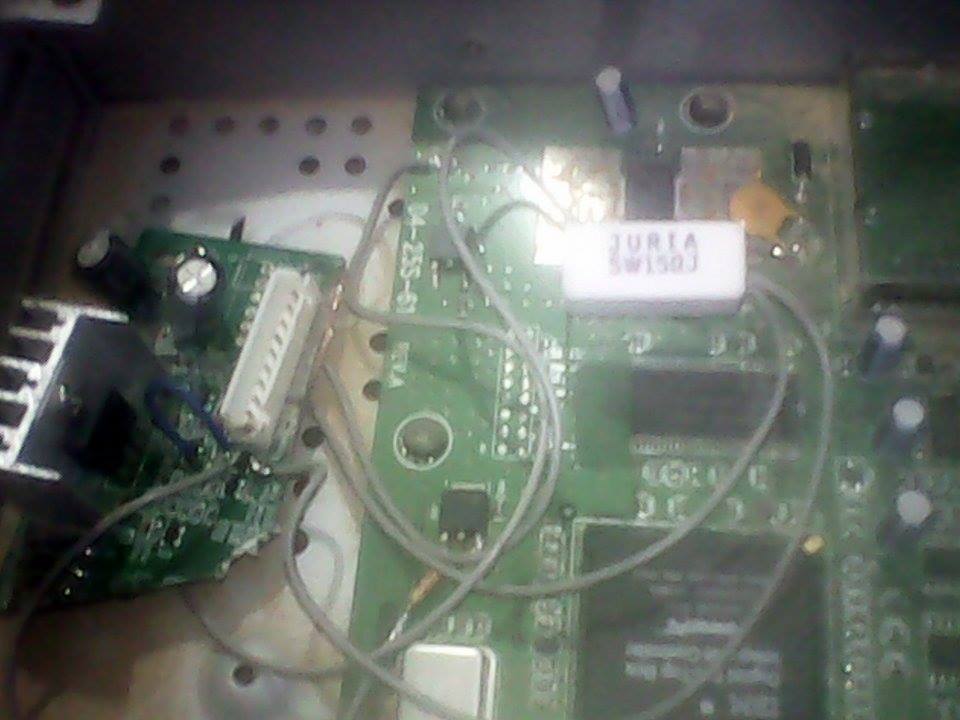

تعديل على ايكوستار 709 الجهاز قديم جدا و الحريف يريد صيانتة يعمل ب ايسى LNB P12SP غير متوفر جديد تم التعديل بقطع منطقة LNB ستارسات 5300 سوبر




المهم فى الموضوع هو اخذ الفكرة و العمل بها ليست فى طريقة الربط فكل جهاز يختلف على الاخر و يمكن صناعة انترفاس يدويا بالاستعمل الايسى LM317 وهو سهل لكن القص من الخرده اسرع

[shamia]

ما تعرضه ممكن يكون موضوع فردى لااعتقد نجاحه لان دواير الاشاره تعتمد على معطيات كثيره جدا اهمها الاتصال مع البروسسر ليتعرف على انوع التيونر فان كانت بياناته موجوده بالجهاز ام لا فلو اختلف رقم ايسى التيونر عن معطيات الجهاز لن يعمل

[achrafmalki]

شكرا shamia. أظن ان الزميل ibn al islam شرح كيفية تعديل دائرة باور ال ان بي، و ليس دائرة التيونير كما ذكرت. الاشكال أخي ibn al islam أن الاجهزة الحديثة يعمل دوائرها بجهد 12 فولط فقط بدل 22، و تضخمها في دائرة dc dc لتعطي 13\18.
