أستفسار في وضع مكونات pcb لدائره حماية

[rykiller]

الدائرة التالية دائرة حماية من المنتدى عندما حاولت أرتب المكونات على pcb ظهرت بعض المكونات على خط واحد وقد أشرت لبعضها بسهم أخضر في الصورة وأرفقت الملف المحاكاة فسؤالي هل وضع المكونات صحيح أم خطاء

رابط الملف
http://up.top4top.net/downloadf-top4...a4ee2-rar.html

[ماجد عباس محمد]

لا يمكن الحكم على البوردة بدون الدائرة لكن
بعض المكونات المشار إليها أطرافها متلامسة نتيجة زيادة سمك عروة اللحام
المكونات المتصلة بالتوالى قد لا تبدو أفضل وضعية وهذا بسبب الاستخدام الآلى للبرنامج
بعض المكونات بدون توصيل كامل مثل C4 و المفترض إما أن يكون متصل أو يرفع من الدائرة

[rykiller]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

لا يمكن الحكم على البوردة بدون الدائرة لكن
بعض المكونات المشار إليها أطرافها متلامسة نتيجة زيادة سمك عروة اللحام
المكونات المتصلة بالتوالى قد لا تبدو أفضل وضعية وهذا بسبب الاستخدام الآلى للبرنامج
بعض المكونات بدون توصيل كامل مثل C4 و المفترض إما أن يكون متصل أو يرفع من الدائرة

بشمهندس ماجد ألف شكر لردك وأنا شكيت في الدائرة علشان كده أنا رفعت الملف على السيركت ويذر يا ريت لو تلقي نظرة سريعه علية
http://up.top4top.net/downloadf-top4...a4ee2-rar.html

[ماجد عباس محمد]

للأسف ليس لدى هذا البرنامج
أيضا رجاء استخدام موقع آخر مثل 4-shared أو dropbox فقد حاولت انزال الملف الأول سابقا ولكن اعطانى انه مشكوك فيه وتم إيقافه
أو يمكنك الرفع على المنتدى صورة الدائرة

[rykiller]

رابط الملف على http://www.4shared.com/file/WAvkXSk1ce/vg_.html 4shared

[ahmed idris]

أخي الرابط في أول الموضوع يعمل والروابط الباقية لا تعمل.
المهم من الرابط الأول يظهر أن العناصر التي تشير إليها هي فعلا مرسومة خطأ وهذا منطقي و أيضا بالمقارنة مع الدائرة.

لكن هل أنت متأكد من ان الدائرة سليمة وأنها تعمل؟
يبدو لي مثلا أن الديودين مقلوبين ولا معنى لتركيبهما بتلك الطريقة.
المفترض في الوضع الصحيح ان يشكلا بوابة OR.
ايضا ملاحظة: لماذا لا تستخدم منظم جهد 7812 بدل الترانزيستور Q1 والزينر D7 .
المنظم يتحمل أكثر و عملي أكثر
ممكن تستخدم معه ريلي 12 فولت بدل ريلي 24فولت.
ملاحظة أخرى لماذا لا تستخدم مصدر تغذية بمحول فهي أسلم وأكثر نجاعة وربما بنفس الكلفة تقريبا.

[rykiller]

المشاركة الأصلية كتبت بواسطة ahmed idris

أخي الرابط في أول الموضوع يعمل والروابط الباقية لا تعمل.
المهم من الرابط الأول يظهر أن العناصر التي تشير إليها هي فعلا مرسومة خطأ وهذا منطقي و أيضا بالمقارنة مع الدائرة.

لكن هل أنت متأكد من ان الدائرة سليمة وأنها تعمل؟
يبدو لي مثلا أن الديودين مقلوبين ولا معنى لتركيبهما بتلك الطريقة.
المفترض في الوضع الصحيح ان يشكلا بوابة OR.
ايضا ملاحظة: لماذا لا تستخدم منظم جهد 7812 بدل الترانزيستور Q1 والزينر D7 .
المنظم يتحمل أكثر و عملي أكثر
ممكن تستخدم معه ريلي 12 فولت بدل ريلي 24فولت.
ملاحظة أخرى لماذا لا تستخدم مصدر تغذية بمحول فهي أسلم وأكثر نجاعة وربما بنفس الكلفة تقريبا.

رابط الموضوع الأصلى

http://www.qariya.info/vb/showthread.php?t=144625

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ahmed idris

أخي الرابط في أول الموضوع يعمل والروابط الباقية لا تعمل.
المهم من الرابط الأول يظهر أن العناصر التي تشير إليها هي فعلا مرسومة خطأ وهذا منطقي و أيضا بالمقارنة مع الدائرة.

لكن هل أنت متأكد من ان الدائرة سليمة وأنها تعمل؟
يبدو لي مثلا أن الديودين مقلوبين ولا معنى لتركيبهما بتلك الطريقة.
المفترض في الوضع الصحيح ان يشكلا بوابة OR.
ايضا ملاحظة: لماذا لا تستخدم منظم جهد 7812 بدل الترانزيستور Q1 والزينر D7 .
المنظم يتحمل أكثر و عملي أكثر
ممكن تستخدم معه ريلي 12 فولت بدل ريلي 24فولت.
ملاحظة أخرى لماذا لا تستخدم مصدر تغذية بمحول فهي أسلم وأكثر نجاعة وربما بنفس الكلفة تقريبا.

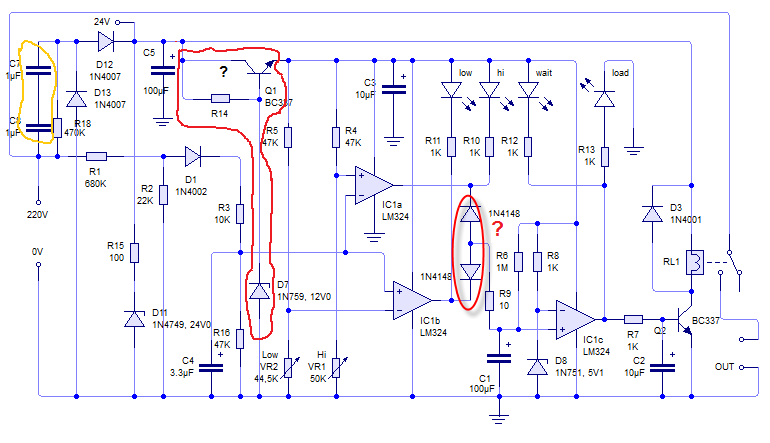

السلام عليكم //
1- الترانزستور q1 والزنر d7 مع المقاومة R14 هذه المجموعة تعمل كمنظم جهد بسيط 12 فولت لتغذية اي سي الدائرة ((ليس فيها خطأ ))
2-الدايودين المقلوبين بالشكل لهما دور في الدائرة وليس فيهما خطأ العمل لهما هو تصفير شحنة المكثف c1 في حالتي الصعود او النزول للجهد فهما يعزلان خرج المقارنين ويعملان على الخرج السالب لاي من المقارنين .
3- المكثفتين السيراميك 400V قيمة 1uf طلب مني احد الاخوة ايجاد حل لمشكلة انفجار هذا المكثف فاقترحت له ان نوصل مكثفين توالي لزيادة تحمل الجهد مع العلم نحن بحاجة ل (0.5uf) فنحصل من الربط اعلاه على مكثف مكافي يتحمل 800V بقيمة 0.5uf ..
