كيفية ربط الكمبيوتر بالمايكروكنترولر عبر منفذ USB

بسم الله الرحمن الرحيم

سوف نتعلم في هذه المقالة ربط أي مايكروكنترولر بالحاسوب والتحكم به عبر منفذ USB
و ذلك عن طريق بروتوكول UART
كما نعلم فإن اغلب المتحكمات تعتمد بروتوكول UART
** كل إنسان له لغة يفهم عليها فنحن نفهم اللغة العربية ونستطيع تنفيذ الأوامر إذا الشخص خاطبنا بهذه اللغة , وكذلك المتحكم اللغة الشائعة التي يفهمها هي لغة UART ( هذا ما نسميه ببروتوكول) ****
نحتاج في تجربتنا لمحول من USB لـ UART ( اللغة التي يفهمها المتحكم)

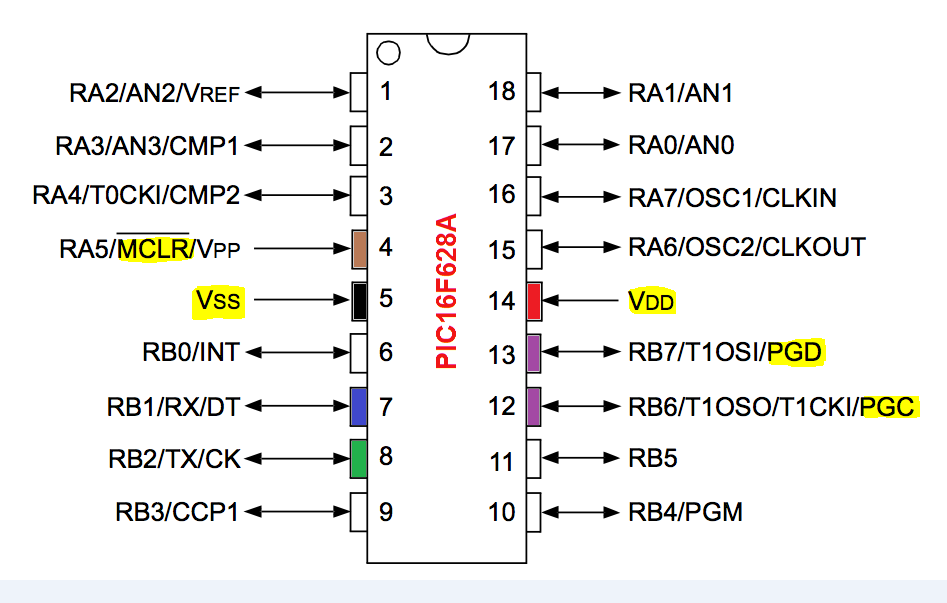

سأستعمل البيك PIC16F628A في تجربتي.
(يمكنك استعمال أي بيك يحوي على الرجلين TX و RX)

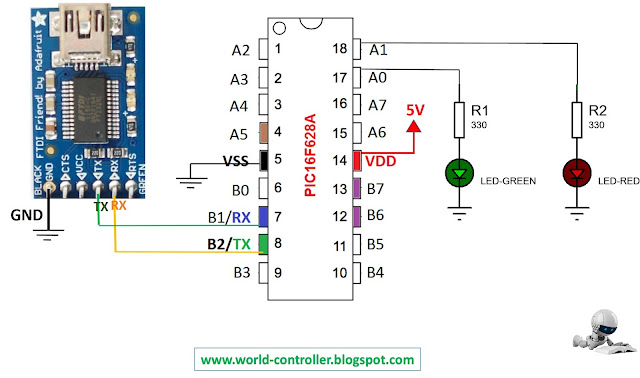

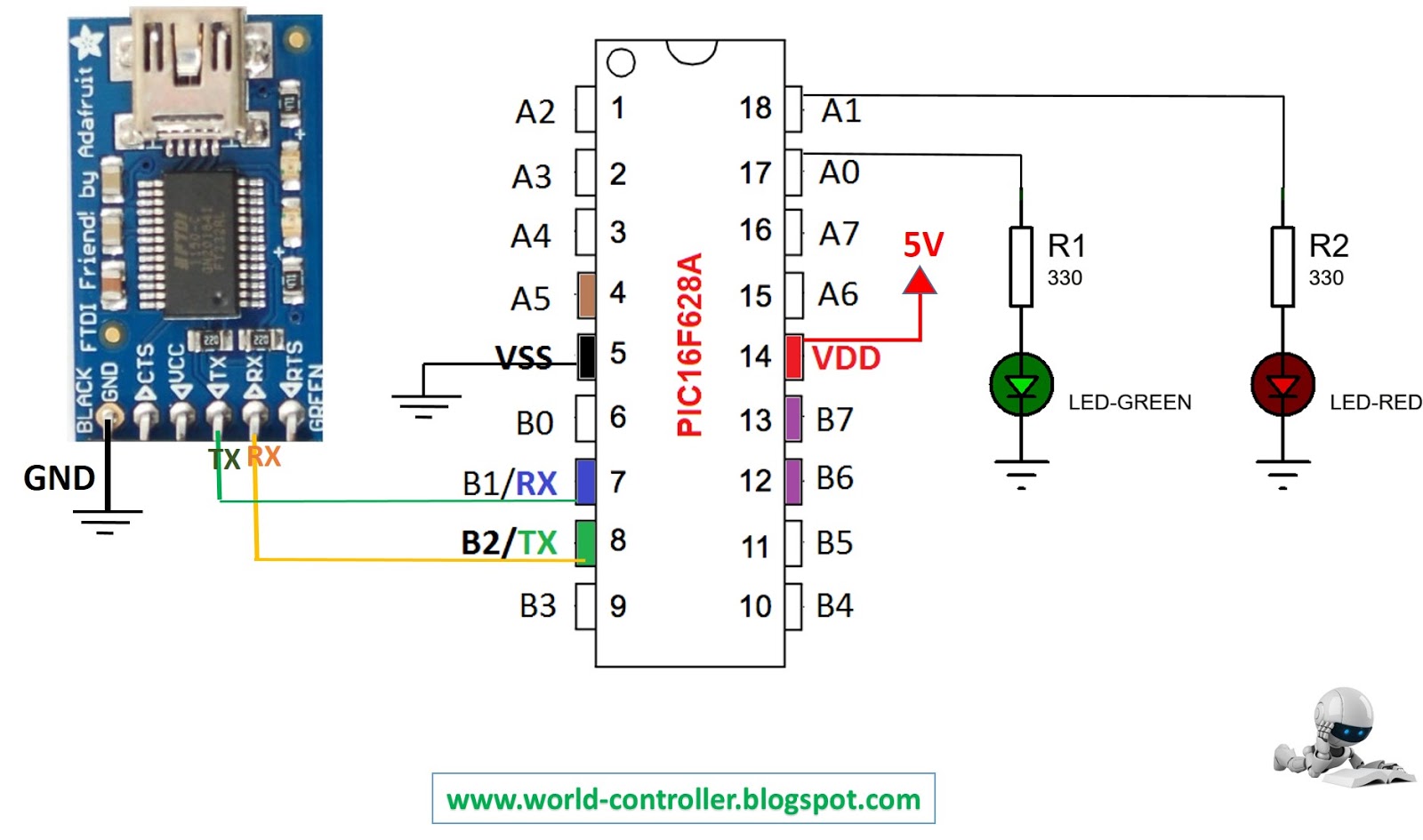

مخطط التوصيل:

ملف المشروع:
mikroC+ proteus +hex
للتحميل اضغط هنا


شرح مختصر لوظيفة البرنامج :

- عند تغذية الدارة بجهد 5 فولت سيضيئ الليدين معاً لمدة ثانية ثم ستنطفئ الإضاءة
- سيرسل البيك عبارة Start إلى الكمبيوتر (عن طريق الرجل TX للبيك)
- عند ارسال حرف من الكمبيوتر إلى البيك (عن طريق الرجل RX للبيك)
- إذا كان الحرف المرسل للبيك هو 'a' سيرسل البيك للكمبيوتر حرف Y
- أما إذا أرسلت أي حرف للبيك غير 'a' سيقوم البيك بتشغل الليد الاحمر لمدة ثانية وإطفاء الليد الاخضر ولن يرسل أي حرف.


العناصر الألكترونية المطلوبة للتجربة:

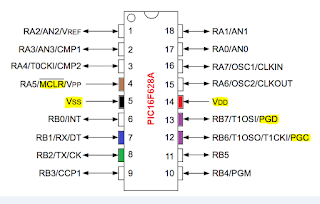

1- Pic16F628A

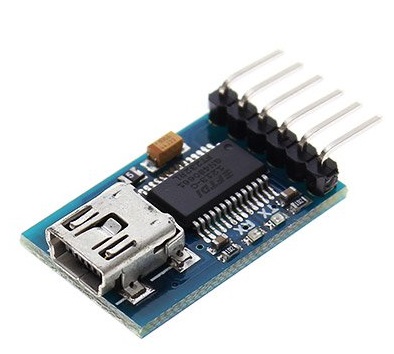

2- محول من USB to TTL (نفس الشيئ من USB TO UART)

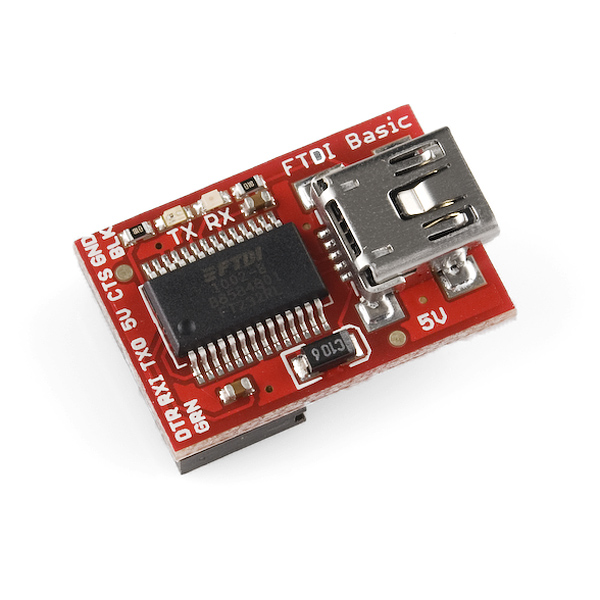

(أو بوردة FTDI)

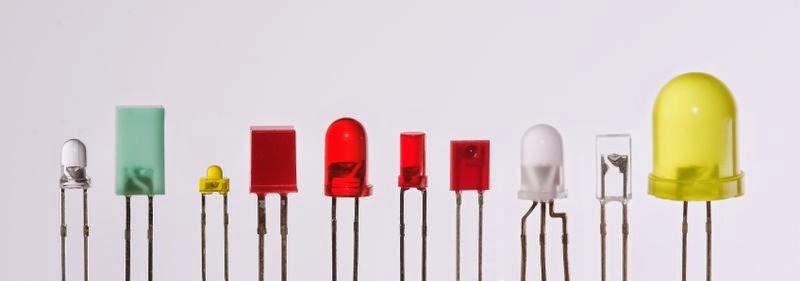

3- LED عدد 2

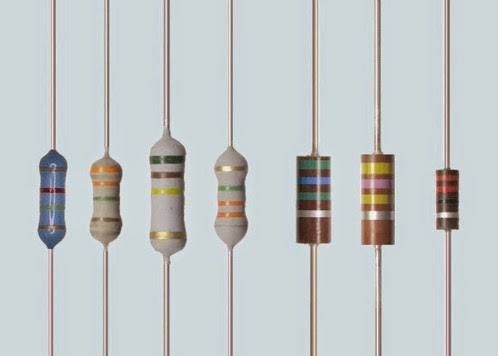

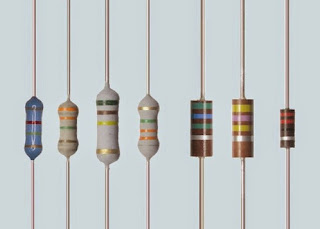

4- مقاومة330Ω عدد 2 ( من أجل حماية الليد من الإحتراق)

[Eng20]

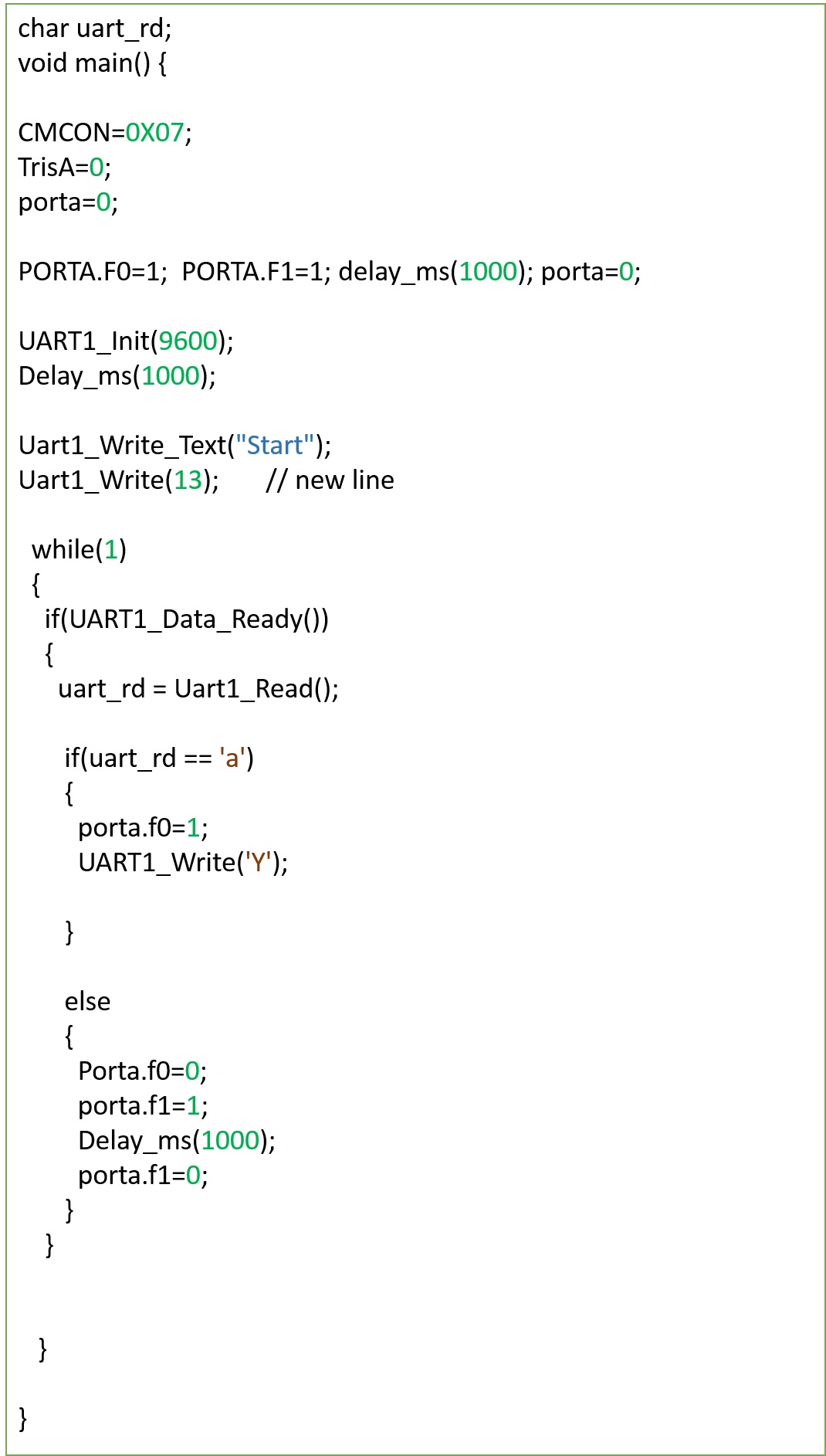

الكود:

لشرح الكود وطريقة ارسال الأوامر عن طريق الكمبيوتر للميكروكنترولر انتقل للرابط:

http://world-controller.blogspot.com...oller-PIC.html

لمشاهدة الشرح على شكل فيديو:

www.youtube.com/watch?v=sU6GmgnvVQo

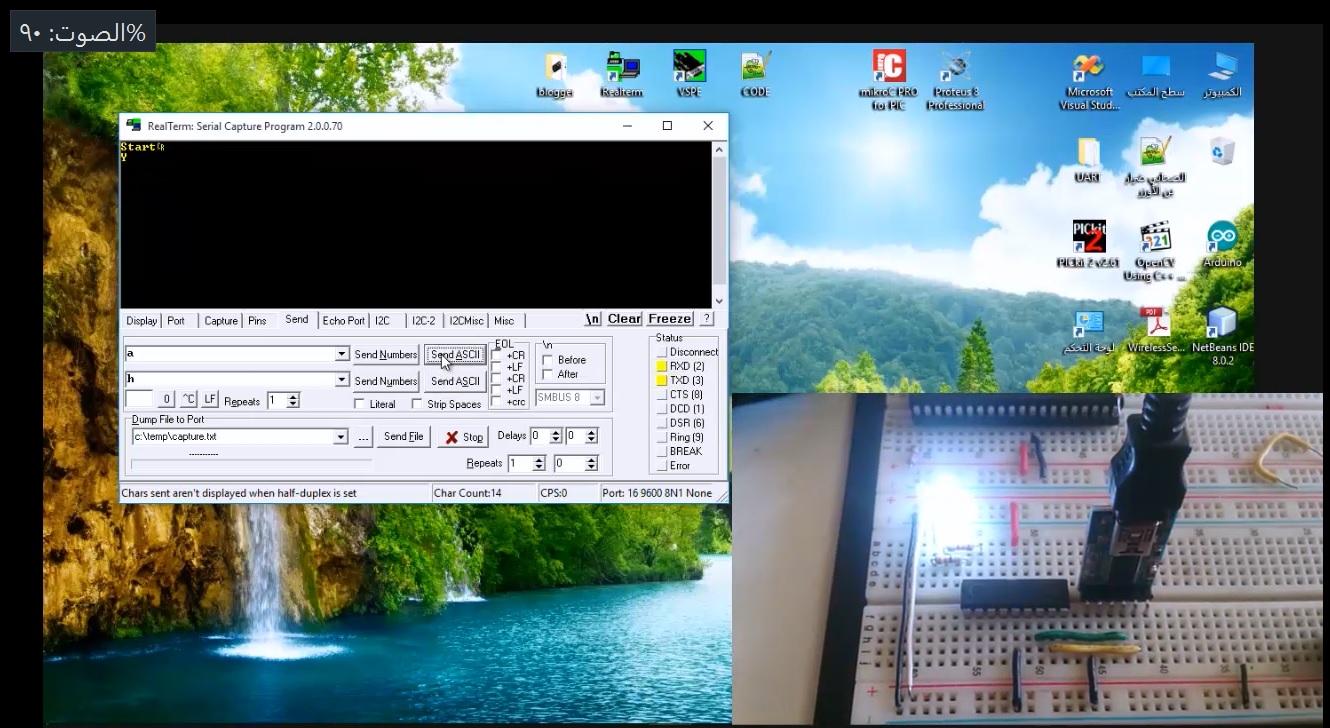

صورة من المقطع

[lovevb6]

السلام عليكم
يارك الله فيك اخي وزادك الله من علمه
اخي أي متحكم تستطيع ان تجعل له اطراف ال tx , rx وتختار أي طرفين لذلك حتى لو كان المتحكم لا يدعم

وملاحظه أخرى صغيره : ال uart هو بروتكول وليس لغه تخاطبيه ( مع انك نوهت على ذلك)

اكمل على بركه الله اخي وانا من المتابعين معك

[Sallam]

أشكرك من كل القلب لأجل تعبك وهذا الشرح الواضح

أحتاج الى شرح ما يختص بالمحول ( 2- محول من USB to TTL (نفس الشيئ من USB TO UART)
(أو بوردة FTDI)
)

من الواضح أنها جاهزة وهل يمكن الاستعاضة عنها بشيء أخر
كيف نحصل عليها وكم يتراوح سعرها

أشكرك مع كل التوفيق

[Eng20]

اقتباس المشاركة الأصلية كتبت بواسطة lovevb6 السلام عليكم يارك الله فيك اخي وزادك الله من علمه اخي أي متحكم تستطيع ان تجعل له اطراف ال tx , rx وتختار أي طرفين لذلك حتى لو كان المتحكم لا يدعم وملاحظه أخرى صغيره : ال uart هو بروتكول وليس لغه تخاطبيه ( مع انك نوهت على ذلك) اكمل على بركه الله اخي وانا من المتابعين معك

وعليكم السلام ورحمة الله
وبارك الله فيك

شكرا لتنويهك لهذا الأمر
ولكني أحببت أن لا أطيل الشرح وأبسطه ولا أضيع القارئ لذلك لم أذكرها



لمن أحب أن يستعمل متحكم لا يملك TX أو RX :
هذه بعض الأكواد بشكل مختصر :

1- لضبط المتحكم نستخدم التعليمة Soft_Uart_Init
مثال:

Soft_Uart_Init(&PORTC, 1, 2, 9600, 0);

ضبطنا السرعة هنا 9600 وسيكون طرف الاستقبال RX هو C1 وطرف الارسال TX هو C2

2- لقراءة البيانات نستخدم التعليمة Soft_UART_Read
مثال:

data = Soft_UART_Read(&error);

خزنا قيمة القراءة في المتغير data

المتغير error يمكنك وضع اي متغير عوضا عنه
إذا تم استقبال بيانات ستصبح قيمة error تساوي 0

3- لارسال بيانات نستخدم التعليمة Soft_UART_Write
مثال:
لكتابة حرف Y نكتب الأمر التالي

Soft_UART_Write('Y');

للاستزادة راجع ملف ال help في الميكروسي (ابحث في ملف المساعدة عن software uart library)

[Eng20]

اقتباس المشاركة الأصلية كتبت بواسطة Sallam أشكرك من كل القلب لأجل تعبك وهذا الشرح الواضح أحتاج الى شرح ما يختص بالمحول ( 2- محول من USB to TTL (نفس الشيئ من USB TO UART) (أو بوردة FTDI) ) من الواضح أنها جاهزة وهل يمكن الاستعاضة عنها بشيء أخر كيف نحصل عليها وكم يتراوح سعرها أشكرك مع كل التوفيق

أشكرك على تقدير هذا الجهد
وفقك الله لما تحب ويرضى

بالنسبة لهذه البوردات جاهزة ولكنك يمكنك تصنيعها بسهولة فهي فقط عبارة عن ايسي وكم من مقاومة ومكثف
بعض المخططات :

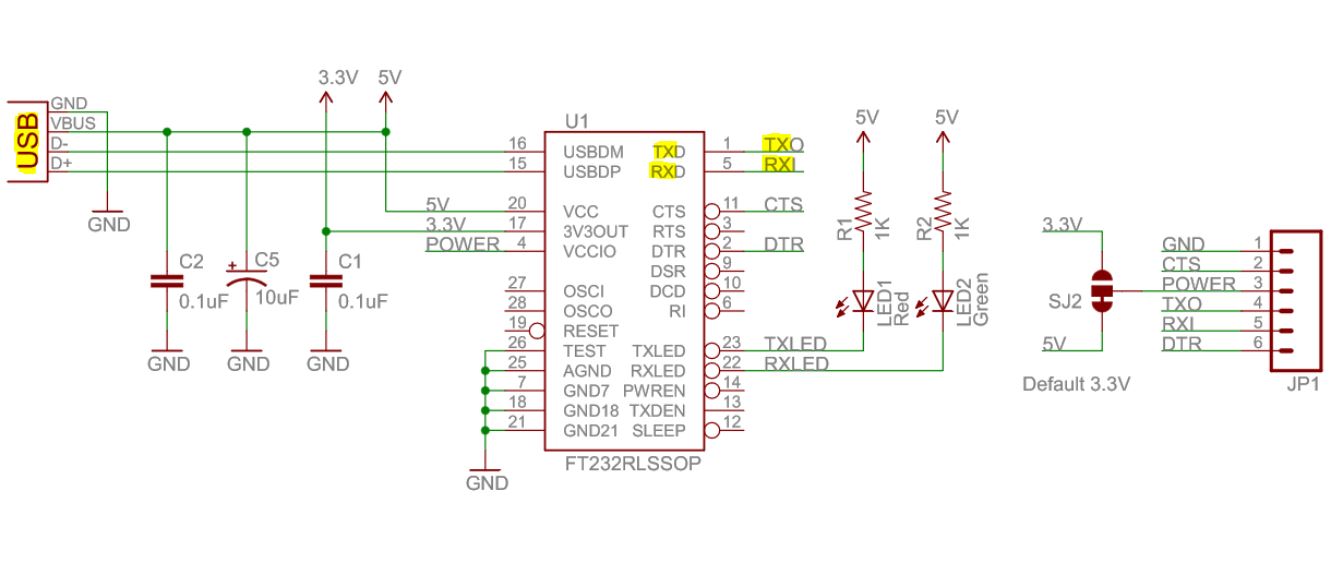

باستخدام ايسي FT232RL:
https://www.sparkfun.com/products/9716

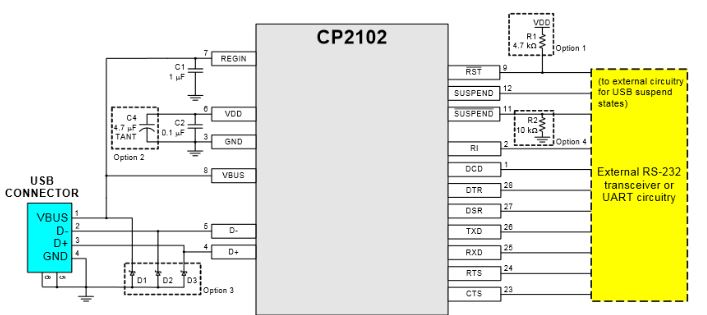

باستخدام ايسي CP2012


ال FTDI تخلي أي كمبيوتر يقدر يتواصل مع أي مايكروكنترولر عن طريق ال UART

النوع الامريكي المشهور اسمه FTDI وهناك قطع صينية لها نفس الكفاءة ولكن ارخص . مثل:
CP2012
CH340

ويمكنك ايضا الاستغناء عنها وتحويل أي ميكروكنترولر AVR إلى محول USB عن طريق مكتبة AVR_vusb
http://www.atadiat.com/products/usb-serial-converter-2/
ولكن الأسهل والارخص أن تشتري جاهز

[Sallam]

أشكرك أخي Eng20

سوف أسأل عن هذه البوردات لعلي أجد المطلوب

أتمنى لك كل الخير وأنا متابع مع حضرتك

[حيدر علاج حسن]

موقع علي بابا للتسوق يستعرض الكثير من هذه القطعة و باسعار رخيصة
http://ar.aliexpress.com/wholesale?c...earchText=ftdi
