اقتباس:
المشاركة الأصلية كتبت بواسطة طالب العلم20

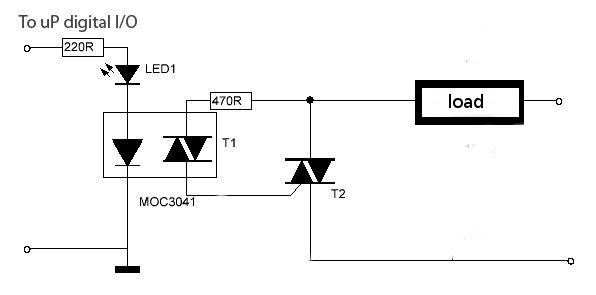

load هو الموتور
|
أخى
لم اسأل عن هذا فهو واضح
حسنا ولم تجب هل يعمل الموتور لو وصلت المقاومة 470 مباشرة ؟ ربما التراياك تالف او المقاومة تالفة
اقتباس:
|
والليد الموصل بالابتوكابلر تغذية 5v
|
هذا موضوع لاحق
اقتباس:
|
وفى المرحلة القادمة يتم الحكم فى دخل الابتوكابلر 5v عن طريق الاردوينو PWM
|
بالتوفيق إن شاء الله
لكن هناك نقاط يجب ملاحظتها
1- لا توجد مقاومة بين البوابة و الطرف T2 والتى تضمن غلق التراياك
2- استخدام MOC هذه تسمى Zero crossing أى تعطى نبضة القدح عند مرور 50ذ/ث بنقطة الصفر و من ثم لن يكون من السهل التحكم فى السرعة و لم أقل مستحيل
التحكم في سرعة يونيفرسال موتور 220 فولت
