استشارة فى دائرة تستخدم الترانزيستور كمفتاح

[احمدعبدالباقى]

المطلوب بعد اذن الاساتذة
نوع ترانزيستور يتحمل التحكم فى فولت 14 فولت بتيار 10 امبير ويعمل على تلك الدائرة

ولو فية خطأ فى الدائرة رجاء من اساتذتى تصحيحة

ملحوظة المقاومة r1 هى الحمل

جزاكم الله خير

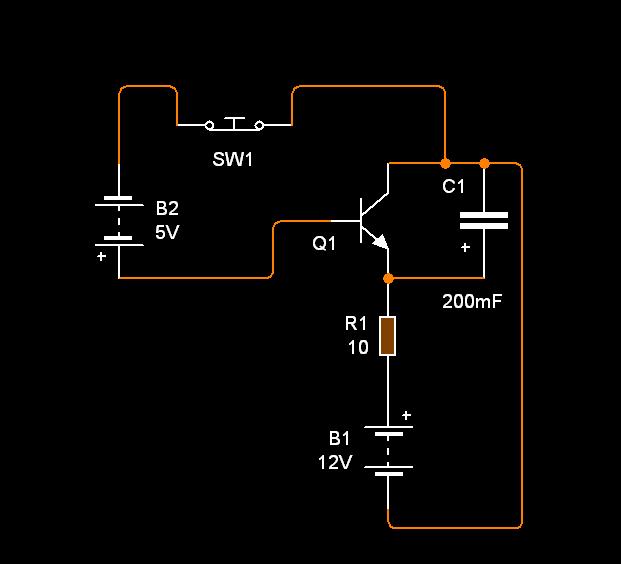

دا ملف المحاكاة

http://up.top4top.net/downloadf-top4...b1101-zip.html

[ماجد عباس محمد]

أخى
ما نوع الحمل؟ الحمل الحثى غير الأومى و ما نوع مصدر 5 فولت فبطارية غير دائرة الكترونية مثلا غير ميكرو كونتروللر
عموما لا يوجد ترانزيستور يعطى 10 أمبير و يأخذ من مصدر 5 بدون مقاومة للقاعدة و معذرة ملف المحاكلة يفترض أن الاشياء مثالية ولا تتلف لكن عمليا جهد القاعدة لن يزيد عن 1 فولت و بالتالى إما قصر على البطارية فتتلف أو تمد بتيار يتلف الترانزيستور
هنا شرح السويتش
http://www.qariya.info/vb/showthread.php?t=59960&page=9
بدأ من المشاركة 69
م طبعا للوصول غلى 10 أمبير ستحتاج دارلنجتون و تجد شرحه هنا
http://www.qariya.info/vb/showthread...=59960&page=14

[احمدعبدالباقى]

استاذنا الفاضل ماجد جزاك الله خير

الحمل هو عبارة عن ملف فيرايت موصول بة مكثف

تيار البوابة استطيع تنفيذة بدائرة الكترونية انطلاقا من جهد البطارية اللى هو 14 فولت تقريبا 70 امبير استطيع تنفيذ دائرة بمنظم جهد مناسبة للمطلوب لفتح بوابة الترانزيستور

مطلوب نوع ترانزيستور معين يمكنة امرار تيار بقدرة تقترب من 10 امبير فى حالة الفتح

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

استاذنا الفاضل ماجد جزاك الله خير

الحمل هو عبارة عن ملف فيرايت موصول بة مكثف

تيار البوابة استطيع تنفيذة بدائرة الكترونية انطلاقا من جهد البطارية اللى هو 14 فولت تقريبا 70 امبير استطيع تنفيذ دائرة بمنظم جهد مناسبة للمطلوب لفتح بوابة الترانزيستور

مطلوب نوع ترانزيستور معين يمكنة امرار تيار بقدرة تقترب من 10 امبير فى حالة الفتح

السلام عليكم ورحمة الله وبركاته
اخى الكريم
الترانزسستور المناسب هو 2N3055 ويمكن استخدام 2 منه يتم توصليهم على التوازى

[najee22]

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

المطلوب بعد اذن الاساتذة
نوع ترانزيستور يتحمل التحكم فى فولت 14 فولت بتيار 10 امبير ويعمل على تلك الدائرة

ولو فية خطأ فى الدائرة رجاء من اساتذتى تصحيحة

ملحوظة المقاومة r1 هى الحمل

جزاكم الله خير

دا ملف المحاكاة

http://up.top4top.net/downloadf-top4...b1101-zip.html

السلام عليكم .
الترانسيستور NPN اعتقد يجب ان يكون PNP

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

استاذنا الفاضل ماجد جزاك الله خير

الحمل هو عبارة عن ملف فيرايت موصول بة مكثف

تيار البوابة استطيع تنفيذة بدائرة الكترونية انطلاقا من جهد البطارية اللى هو 14 فولت تقريبا 70 امبير استطيع تنفيذ دائرة بمنظم جهد مناسبة للمطلوب لفتح بوابة الترانزيستور

مطلوب نوع ترانزيستور معين يمكنة امرار تيار بقدرة تقترب من 10 امبير فى حالة الفتح

لأخى
تقول فرايت إذن يجب أن تحدد التردد المستخدم

[احمدعبدالباقى]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

لأخى
تقول فرايت إذن يجب أن تحدد التردد المستخدم

استاذنا الفاضل هذة ليست دائرة مذبذب او تقطيع

انا فقط اريد استخدام الترانزيستور كمفتاح فتح وغلق بديل المفتاح الاصلى الذى لايتحمل التيار العالى ويتسبب فى تلفة سريعا ويتطلب تغييرة فى فترات قريبة

الفولت 14 والتيار المار تقريبا من 5 الى 10 امبير

جزاك الله خير

[محمد ع يسى]

المشاركة الأصلية كتبت بواسطة najee22

السلام عليكم .
الترانسيستور NPN اعتقد يجب ان يكون PNP

وعليكم السلام ورحمة الله وبركاته، نعم هناك خطأ في الترانزستور لكن ليس السبب أنه NPN ولكن السبب أنه عكس المجمع مكان المشع والمشع مكان المجمع، وهناك خطأ آخر، لا بد من وضع مقاومة على القاعدة تحدد تيار القاعدة.
