اقتباس:
المشاركة الأصلية كتبت بواسطة ah-22

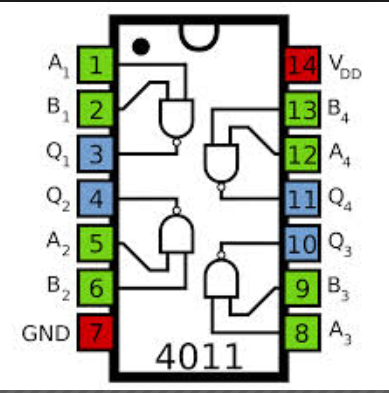

شكراً أستاذ نعيم عل الرد فهمت طريقة استخدام المتكاملة 4011 ولكني ليس لدي معلومات كثيرة عن الدوائر المنطقية والسؤال هل ان الدايود الموجود في المتكاملة 2004 هو من ضمن البوابة Not يعني تصبح المتكاملة مكافئة تماما واذا لا فلا يؤثر على عمل الدائرة. وهل يجوز أستاذ نعيم وضع ريلي على مخارج هذه المتكاملات واذا لا ممكن عن طريق استخدام ترانزستورات (كم تخريج هذه المتكاملات من الامبيرية) وبالتالي نشغل ريليات.
مع كل تقديري لك أستاذ نعيم ولو تعبناك ويانه
|
اهلا اخي // تعبك راحة هكذا يقول المثل العراقي ..

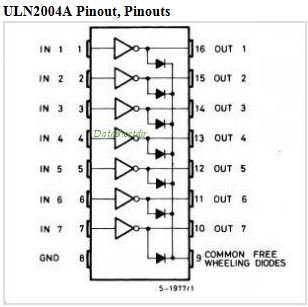

الدايودات الموجودة بالمتكاملة 4004 لاتحتاجها في تصميمك / للمعلومة هي هناك لكي يتم الحصول على خرج يجمع الاخراجات السبعة يمثله الطرف 9 من المتكاملة راجع الرسم الداخلي للمتكاملة يعني( بلغة الالكترونيات تشكل هذه الدايودات بوابة OR ) لكن طبعا بخرج معكوس (سالب ) .انت هنا لا تحتاجها في دائرتك .
السؤال حول الريلي اكيد ممكن لكن الافضل دائما الابتعاد عن مشاكل تحميل المتكاملة بحمل ملف الريلي ولهذا جرت العادة استخدام الترانزستور ومن ثم الترانزستور هذا يقوم بتشغيل الريلي بمعنى اخر نستخدم ترانزستور كمفتاح نربط القاعدة منه الى خرج المتكاملة 4011 ونجعل ملف الريلي في طريق الجامع .. هنا تجدر الاشارة خرج بوابة نوت يكون سالب اذا كان ادخالها موجب لهذا فكر في هذه النقطة >>كيف تربط نقاط التحسس للمستويات الثلاث هل سيقوم الماء بايصال المصدر بجهد موجب ام جهد سالب ..
ساعطيك فكرة ملخصة عن البوابات بشكل مختصر .. هي تتعامل مع الجهد بشكل رقمي يعني اما عالي او واطي فمثلا اغلبها تعتبر جهد 2 فولت فما دون هو منطق صفر وما هو اعلى من ذالك هو واحد طبعا هذا الكلام بالنسبة للادخالات اما الاخراجات فاما قريبة للصفر فولت قد يكون بالملي فولت وهذا يعتبر منطق صفر او قريب على جهد المصدر ال VCC وهنا هو المنطق العالي (واحد) ..
ايضا للمعلومة اذا تركت ادخال البوابة بدون ربط او نقول اصبحت اوبن سيركت فهذا تعتبره البوابة منطق عالي ((نعم عالي )) فلا تتوهم في ذالك .
نأتي الان الى التصميم ودعني اساعدك فيه ولو بشكل بسيط .
انصحك ان تستعمل الخط السالب من المصدر وليكن 9 فولت مثلا كمشترك ويربط الى جسم الخزان اذا كان من مادة موصلة اما اذا كان بلاستك فيجب ان توصله الى انبوب الماء الداخل للخزان اما اذا كان الانبوب بلاستك ايضا فاعتذر انت حاول ايجاد طريقة شرط ان يكون هذا الطرف في قاع الخزان موصول الى قطعة صغيرة من الالمنيوم او الستانلس ستيل مثلا ..
يتم وضع 3 حساسات بالارتفاعات التي تختارها لتمثل اجزاء مساحة الخزان طبعا يتم عزلها عن الجسم وتستطيع ملامسة الماء اذا وصل الى مستواها .
نوصل هذه النقاط باسلاك معزولة بشكل جيد الى ادخالات البوابات الثلاث .
الان كلما غطى الماء احد الحساسات ماذا سيكون ذالك الدخل (نعم اكيد سيصله بالارضي يعني منطق صفر بعد ان كان مفتوح ) . لهذا نعود لاكمال الدائرة الان اصبح خرج البوابة تلك عالي لماذا لانها نوت (دخلها صفر خرجها سيكون واحد) نحتاج لمقاومة مثلا 1k ثم قاعدة ترانزستور npn ليتم تشغيل ريلي .

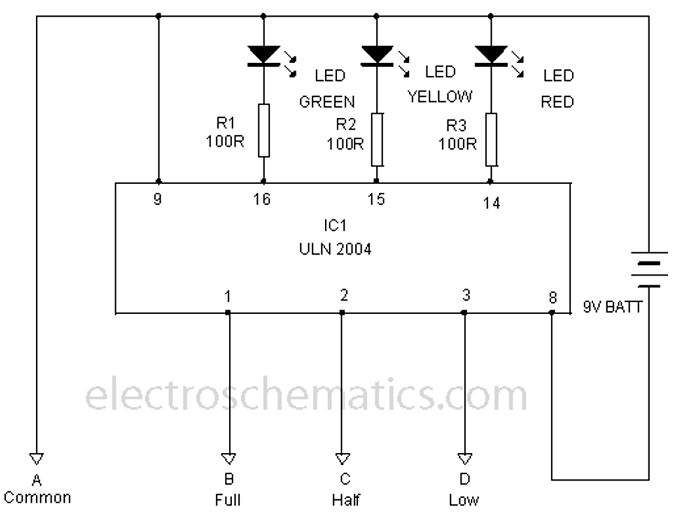

دائرة مستوى الماء في الخزان
