مساعده عاجلة عايز دايرة on - off ببسويتش واحد

[أحمد نجاح]

السلام عليكم
عايز دايرة on- off تعمل بزر واحد بموسف او بترانزستورضغطه فتح وضغطه اطفاء تعمل على 12 فولت حمل 500مل

[حيدر علاج حسن]

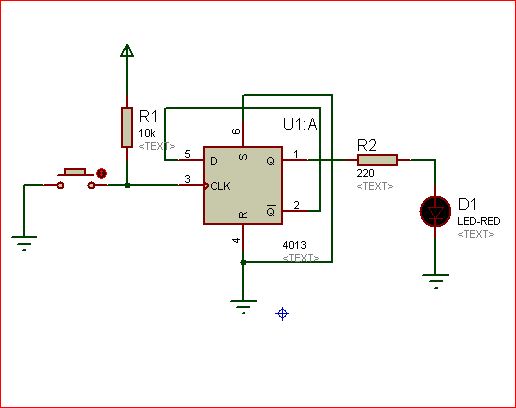

تحتاج قبل الترانزستور الى D _ Flip Flop
ارفع الليد من الخرج و اوصل المقاومة الى قاعدة الترانزستور

[محمد ع يسى]

السلام عليكم ورحمة الله وبركاته.
سؤال للمهندس حيدر:
ما هو الطرف D وما هو الطرف CLK ؟
معذرة إن كان السؤال بدائي.

[أحمد نجاح]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

تحتاج قبل الترانزستور الى D _ Flip Flop
ارفع الليد من الخرج و اوصل المقاومة الى قاعدة الترانزستور

تسلم مشرفنا الغالى دايرة بسيطة وغير مكلفة والايسي موجود عندى الحمد لله

[حيدر علاج حسن]

المشاركة الأصلية كتبت بواسطة محمد ع يسى

السلام عليكم ورحمة الله وبركاته.
سؤال للمهندس حيدر:
ما هو الطرف D وما هو الطرف CLK ؟
معذرة إن كان السؤال بدائي.

و عليك السلام و رحمة الله تعالى و بركاته .
هذه المتكاملة تستخدم لتأخير النبضة مرتبة واحد و اسمها حسب عملها
Delay Flip Flop
الطرف D هو مدخل الاشارة المراد نقلها
و الطرف CKL هو مدخل النبضات

[محمد ع يسى]

السلام عليكم ورحمة الله وبركاته.
لقد بحث في جوجل وفهمت جيدا الدائرة ومن أفضل ما رأيت هذا الموقع:
http://www.electronics-tutorials.ws/...ial/seq_4.html

ووجدت أن الطرفان S و R يجب أن لا يتم توصيلهما بشيء لكني رأيتك وصلتهما بالأرضي فما السبب؟

[حيدر علاج حسن]

هذه المتكاملات تسمى هزازات Flip Flop و اساسها هو الهزاز R_S و كل باقي الهزازات مشتقه من الهزاز R_S و نحن نستخدمها حسب الحاجة .
الدائرة في الرابط الذي ذكرته تختلف عن هذه الدائرة و لكل منها توصيل معين .

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة محمد ع يسى

السلام عليكم ورحمة الله وبركاته.
لقد بحث في جوجل وفهمت جيدا الدائرة ومن أفضل ما رأيت هذا الموقع:
http://www.electronics-tutorials.ws/...ial/seq_4.html

ووجدت أن الطرفان S و R يجب أن لا يتم توصيلهما بشيء لكني رأيتك وصلتهما بالأرضي فما السبب؟

اللى فى الموقع 74LS74 وهو بتقنية TTL و يفعل الطرف لو كان متصل بالأرض (دخول = صفر) لذا يجب أن يوصل بدخول = 1 و نظرا لأنه TTL فتركه يعتبر 1
اللى فى المشاركة 4013 وهو بتقنية CMOS و يفعل الطرف لو دخول = 1 ولا يصح تركه بدون توصيل
