دائرة مستوى الماء من تصميم الاخ نعيم البديري

[ah-22]

السلام عليكم
كنت قد طلبت مساعدة لعمل دائرة للتعرف على مستوى الماء في الخزان وقد قام الأستاذ نعيم البديري مشكوراً بتصميم الدائرة المطلوبة وقد طلب مني تجربتها ليتم بعد ذلك اضافة تعديلات عليها لتحسين عملها والحقيقة ولتعذر القيام بتجربتها بشكل عملي فقمت بعمل محاكاة لها ببرنامج ملتزم وكانت ناجحة وبينما كنت أحاول القيام بعمل تحوير لها لاحظت انها تحتاج الى بعض التحسينات . وبصراحة لم استطع لحد الآن إيجاد فكرة ناجحة لتعمل الدائرة وبشروط كاملة
ومن الملاحظات
1. عند انخفاض الماء الى مستوى اوطيء من المتحسس (L) فأن دخل البوابة الثالثة سيذهب الى المنطق (1) ويكون خرجها (0) ويؤدي الى إطفاء مضخة الماء (تربط الى مفتوح الريلي) ولن تعمل المضخة بعد ذلك. يمكن معالجة هذه الحالة بجعل المتحسس (L) اوطيء من مستوى الانبوب النازل (الذي يجهز الماء للمنزل)
2. من جهة ثانية عند عمل المضخة وامتلاء الخزان بالماء فأن المضخة سوف تستمر بالعمل حتى بعد امتلاء الخزان والمفروض بعد امتلاء الخزان فأن المضخة تتوقف عن العمل. كذلك وبمجرد هبوط الماء في الخزان الى أي نسبة اقل من المتحسس (F) فأن المضخة سوف تعمل وهذا قد يؤدي الى انطفاء واشتغال المضخة بشكل متكرر ويجب معالجة هذه الحالة. ولا ادري هل وضع مؤقت زمني قد يفي بالغرض
3. لاختبار الدائرة يتم اختبار اقسى الظروف والمقصود هنا انطفاء التيار الكهربائي وانقطاع مصدر المياه ومن المفروض وضع آلية للمساعدة على عدم عمل المضخة في حالة عدم وجود مصدر للماء.
بصراحة هنا نحتاج الى الخبراء في هذا المنتدى وخاصة نعيم البديري لنستفاد في كيفية معالجة مثل هذه المشاكل.

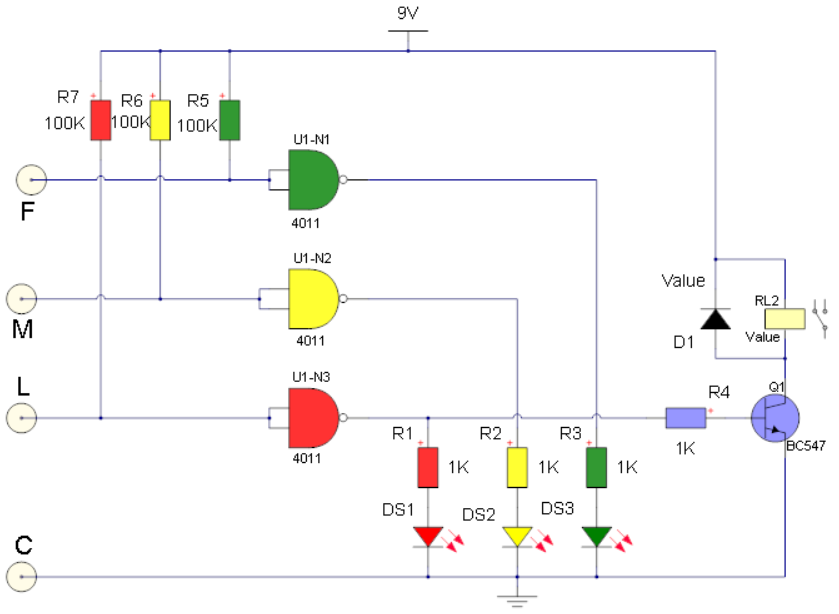

والصورة توضح الدائرة التي صممها الأستاذ نعيم البديري

[فكروعلم]

السلام عليكم
أدخل على هذا الموضوع وتابعه للأخر ستجد فية العديد من التصميمات التي قام بها العديد من الأعضاء

http://www.qariya.com/vb/showthread.php?t=124135

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ah-22

السلام عليكم
كنت قد طلبت مساعدة لعمل دائرة للتعرف على مستوى الماء في الخزان وقد قام الأستاذ نعيم البديري مشكوراً بتصميم الدائرة المطلوبة وقد طلب مني تجربتها ليتم بعد ذلك اضافة تعديلات عليها لتحسين عملها والحقيقة ولتعذر القيام بتجربتها بشكل عملي فقمت بعمل محاكاة لها ببرنامج ملتزم وكانت ناجحة وبينما كنت أحاول القيام بعمل تحوير لها لاحظت انها تحتاج الى بعض التحسينات . وبصراحة لم استطع لحد الآن إيجاد فكرة ناجحة لتعمل الدائرة وبشروط كاملة
ومن الملاحظات
1. عند انخفاض الماء الى مستوى اوطيء من المتحسس (L) فأن دخل البوابة الثالثة سيذهب الى المنطق (1) ويكون خرجها (0) ويؤدي الى إطفاء مضخة الماء (تربط الى مفتوح الريلي) ولن تعمل المضخة بعد ذلك. يمكن معالجة هذه الحالة بجعل المتحسس (L) اوطيء من مستوى الانبوب النازل (الذي يجهز الماء للمنزل)
2. من جهة ثانية عند عمل المضخة وامتلاء الخزان بالماء فأن المضخة سوف تستمر بالعمل حتى بعد امتلاء الخزان والمفروض بعد امتلاء الخزان فأن المضخة تتوقف عن العمل. كذلك وبمجرد هبوط الماء في الخزان الى أي نسبة اقل من المتحسس (F) فأن المضخة سوف تعمل وهذا قد يؤدي الى انطفاء واشتغال المضخة بشكل متكرر ويجب معالجة هذه الحالة. ولا ادري هل وضع مؤقت زمني قد يفي بالغرض
3. لاختبار الدائرة يتم اختبار اقسى الظروف والمقصود هنا انطفاء التيار الكهربائي وانقطاع مصدر المياه ومن المفروض وضع آلية للمساعدة على عدم عمل المضخة في حالة عدم وجود مصدر للماء.
بصراحة هنا نحتاج الى الخبراء في هذا المنتدى وخاصة نعيم البديري لنستفاد في كيفية معالجة مثل هذه المشاكل.
والصورة توضح الدائرة التي صممها الأستاذ نعيم البديري

اخي العزيز // هذه الدائرة كانت مجرد توضيح لا اكثر فهي ليست بالتصميم الكامل ولم احسب وجود المضخة انما جاءت اجابة عن بعض الاسئلة التي قدمتها انت في الموضوع السابق ولكن لابأس ان اردت ذالك ولو انني طلبت منك تجربتها بشكل عملي ولو بنموذج مصغر مع اناء بسيط لترى هل تنجح مع توصيل الماء وماهي قيم المقاومات الافضل ومن ثم نعمل على تطويرها ..
طبعا هذا الموضوع من التصميم تم مناقشته في دائرة للتصميم للاخ العزيز (فكر وعلم )
ودار فيه نقاش وتقديم تصاميم عديدة كانت تتناول تشعيل مضخة لمليء خزان من بئر او خزان اخر ووفق شروط مشابهة لما ذكرت بامكانك الاطلاع على الموضوع لغرض الاستفادة وممكن ايضا تطوير هذه الفكرة البسيطة ايضا .
هذا الموضوع موجود في (دوائر سابقة للنقاش المثبتة في المنتدى )
الرابط
http://www.qariya.info/vb/showthread.php?t=124135

[ah-22]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
أدخل على هذا الموضوع وتابعه للأخر ستجد فية العديد من التصميمات التي قام بها العديد من الأعضاء

http://www.qariya.com/vb/showthread.php?t=124135

شكراً أستاذ ساراجع الموضوع

[ah-22]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اخي العزيز // هذه الدائرة كانت مجرد توضيح لا اكثر فهي ليست بالتصميم الكامل ولم احسب وجود المضخة انما جاءت اجابة عن بعض الاسئلة التي قدمتها انت في الموضوع السابق ولكن لابأس ان اردت ذالك ولو انني طلبت منك تجربتها بشكل عملي ولو بنموذج مصغر مع اناء بسيط لترى هل تنجح مع توصيل الماء وماهي قيم المقاومات الافضل ومن ثم نعمل على تطويرها ..
طبعا هذا الموضوع من التصميم تم مناقشته في دائرة للتصميم للاخ العزيز (فكر وعلم )
ودار فيه نقاش وتقديم تصاميم عديدة كانت تتناول تشعيل مضخة لمليء خزان من بئر او خزان اخر ووفق شروط مشابهة لما ذكرت بامكانك الاطلاع على الموضوع لغرض الاستفادة وممكن ايضا تطوير هذه الفكرة البسيطة ايضا .
هذا الموضوع موجود في (دوائر سابقة للنقاش المثبتة في المنتدى )
الرابط
http://www.qariya.info/vb/showthread.php?t=124135

شكراً أستاذ نعيم البديري انا ذكرت انك قلت ستعمل عليها تحسينات أي ان التصميم غير مكتمل ولكني اعتبرته مشروع تصميم قد نبني عليه لاكماله وانا اتابع مواضيعك واعرف حدود امكانياتك وهي رائعة بلا شك
واسف اذا انا نسيت ان انبه الى ان الريلي كان بطلب مني بان يعمل على حالة معينة ولم تضعه انت في التصميم على أساس تشغيل مضخة.

[ahmed idris]

السلام عليكم
أخي بما أنك تعمل على المحاكاة ممكن تجرب هذه الإضافة لتوقيف الريلاي عند بلوغ الحد الأقصى :

[ah-22]

المشاركة الأصلية كتبت بواسطة ahmed idris

السلام عليكم
أخي بما أنك تعمل على المحاكاة ممكن تجرب هذه الإضافة لتوقيف الريلاي عند بلوغ الحد الأقصى :

شكراً اخي سأقوم بفحص الدائرة واوافيك بالنتيجة

[ah-22]

السلام عليكم
الأخ ahmed idris
لقد قمت بعمل المحاكاة وفعلاً تم إطفاء الريلي وهي فكرة بسيطة وجميلة.
بقي مشكلة أخرى وهو منع التارجح في عمل الريلي عند انخفاض الماء عن المستوى الأعلى ولو بشكل قليل سوف يعمل الريلي وتعمل المضخة وما ان يصل الماء الى المتحسس الأعلى سوف تنطفيء المضخة وهكذا.
