مساعدة لو سمحتم في latch circuit

[أبو الحذيفة]

السلام عليكم

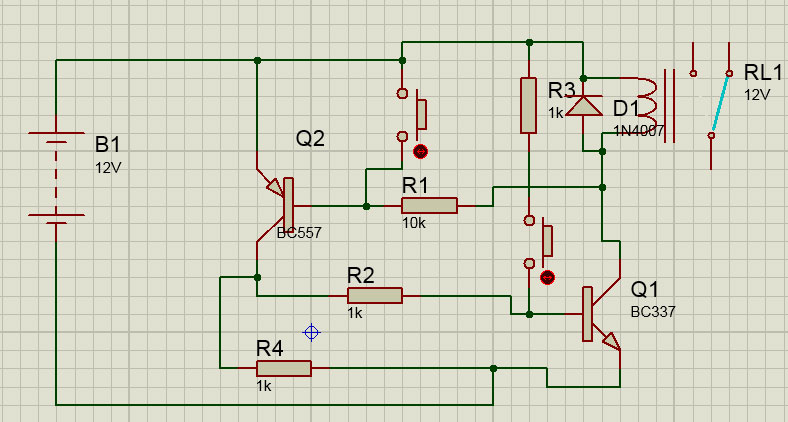

إخواني الأعزاء وجدت هذه الدائرة و أردت أن أجربها و لكنها عند التنفيذ الريلي بقيت في وضع on بشكل دائم حتى لو كبست الزرين الموجودين في الدائرة و الخرج يبقى 12v
أرجوا المساعدة .

[محمد ع يسى]

المشاركة الأصلية كتبت بواسطة أبو الحذيفة

السلام عليكم
إخواني الأعزاء وجدت هذه الدائرة و أردت أن أجربها و لكنها عند التنفيذ الريلي بقيت في وضع on بشكل دائم حتى لو كبست الزرين الموجودين في الدائرة و الخرج يبقى 12v
أرجوا المساعدة .

لو وصلتها بالشكل الصحيح فعند الضغط علي الزرين معا يكون الخرج on أما الزر الأيمن فهو يجعل الخرج on ويبقى on بعد رفع اليد عن الزر بينما الزر الأيسر يجعل الخرج off ويبقى الخرج off بعد رفع الضغط عنه، أنت تقول أن الخرج دائما on يعني العطل في الزر الأيسر على افتراض أنك وصلت الدائرة بالشكل الصحيح، أو أن الزر الأيمن موصل دائما.

[نعيم البديري]

هل هي لم تعمل معك اثناء التنفيذ ام في محاكاتها بالبروتس اذا كان الجواب هو الثاني نرجو ان ترفع ملف المحاكاة لنعرف اين السبب ,, رسم الدائرة صحيح كما يبدو .

[محمد ع يسى]

المشاركة الأصلية كتبت بواسطة نعيم البديري

هل هي لم تعمل معك اثناء التنفيذ ام في محاكاتها بالبروتس اذا كان الجواب هو الثاني نرجو ان ترفع ملف المحاكاة لنعرف اين السبب ,, رسم الدائرة صحيح كما يبدو .

لقد رددت على أساس أنه في الواقع، لكن إن كان على البروتس فهناك مشكلة واجهتني مع هذا البرنامج لم أحلها حتى الآن وهي أن أي مفتاح من أي نوع موصل دائما مهما ضغط أو لم أضغط حتى الريليه موصل دائما.

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة أبو الحذيفة

السلام عليكم
إخواني الأعزاء وجدت هذه الدائرة و أردت أن أجربها و لكنها عند التنفيذ الريلي بقيت في وضع on بشكل دائم حتى لو كبست الزرين الموجودين في الدائرة و الخرج يبقى 12v
أرجوا المساعدة .

أخى
مادام عند التنفيذ فالغالب أن أحد الترانزيستورين به تسريب أو تالف أو السويتش الملامس له به عيب
ارفعهم من الدائرة المفترض بفصل الريلاى ثم ضع 337 أولا فإن عمل كما يجب سيكون العيب فى الثانى

تأكد من قطبية الدايود لأن عكس اتجاهه بالخطأ سيتلف 337 فورا

[أبو الحذيفة]

السلام عليكم
شكرا إخواني على الرد السريع
في التنفيذ على بروتس وورك بينش الدائرة تعمل تماما أما في التنفيذ على الواقع فهي تبقى في وضع on
في الحقيقة أنا لم أركب لا ريليه و لا ديود و استعضت عنهما بآفو ميتر و أجد ان الخرج 12v بشكل دائما تقريبا لذلك انتفت عندي مشكلة

بالنسبة للترانزستورات جربت غيرت الترنزستورين و فحصت القدامى ماكان أحدها عاطل
بالنسبة للأزرار أنا لم استخدم الزر إنما الدائرة لا زالت على لوحة التجريب أقوم بعمل القصر من المقاومة يدويا .

بالنسبة للدائرة على بروتس
http://www.up-00.com/?wfWj

و شكرا .

[ماجد عباس محمد]

أخى
بالله عليك كم من الميكرو أمبير يسحبها الآفو
رجاء وضع حمل ثم ناقش تصرف الدائرة بعد ذلك

[أبو الحذيفة]

الله يجزيك الخير أخي بالفعل المشكلة بالحمل
أنا ضللت بسبب أنني جربتها على البروتس بدون حمل و نجحت و لما جربتها على الحقيقة لم تعمل
شكرا لك مرة أخرى .
