استشارة في دايرة توحيد

[emadhed]

لقيت دايرة توحيد في مكبر صوت باناسونيك ياباني بتستخدم ترانس بدون نقطه في المنتصف 0 110 فولت AC على ما اتذكر

'الدائرة بتخرج +75 0 - 75 على ما اتذكر ايضا

كان طبعا مربوط ملف له عدة أطراف و ده تقريبا عبارة عن فلتر مع مكافآت تنعيم و خلافه

انا باستخدم الطريقة دي مع دوائر المكبر الابتدائي لكن مش مع مكبرات القدرة العاليه

فهل ينفع استخدم الدائرة دي علما بأني عندي ترانسات كتير بدون نقطة منتصف و دوائر الصوت كلها بيحتاج موجب و سالب فولت

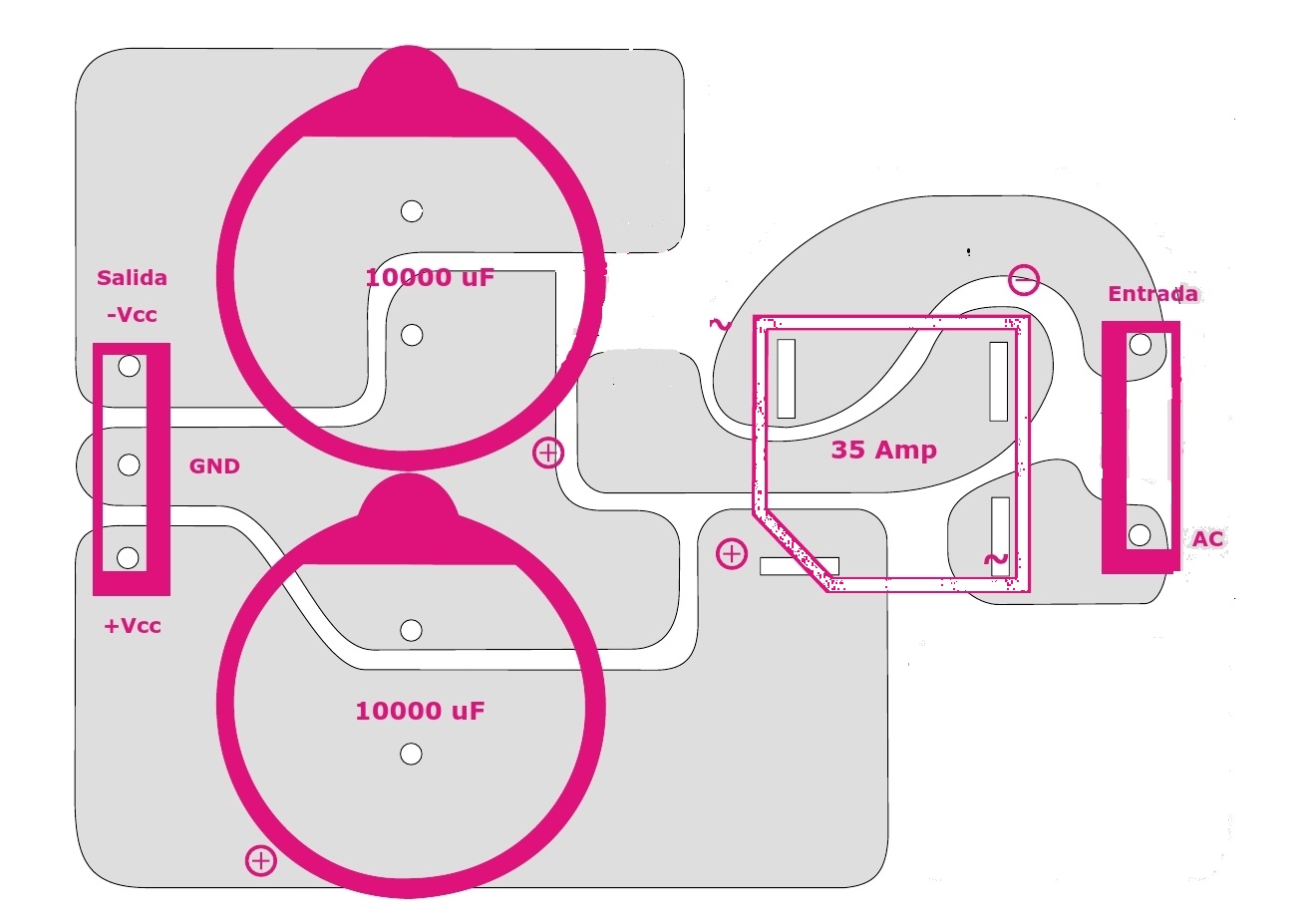

الدائرة

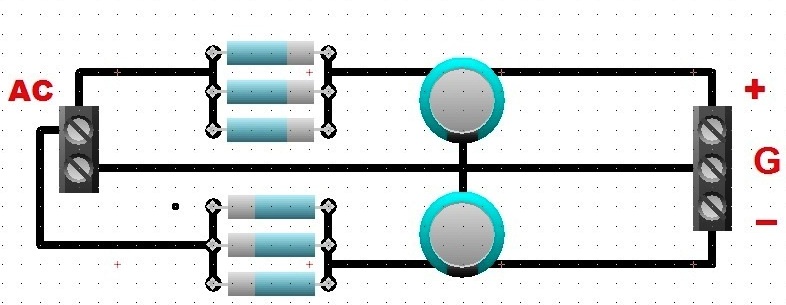

و ايه رايكم في الدائرة دي كمان هل تصلح لنفس الهدف؟

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

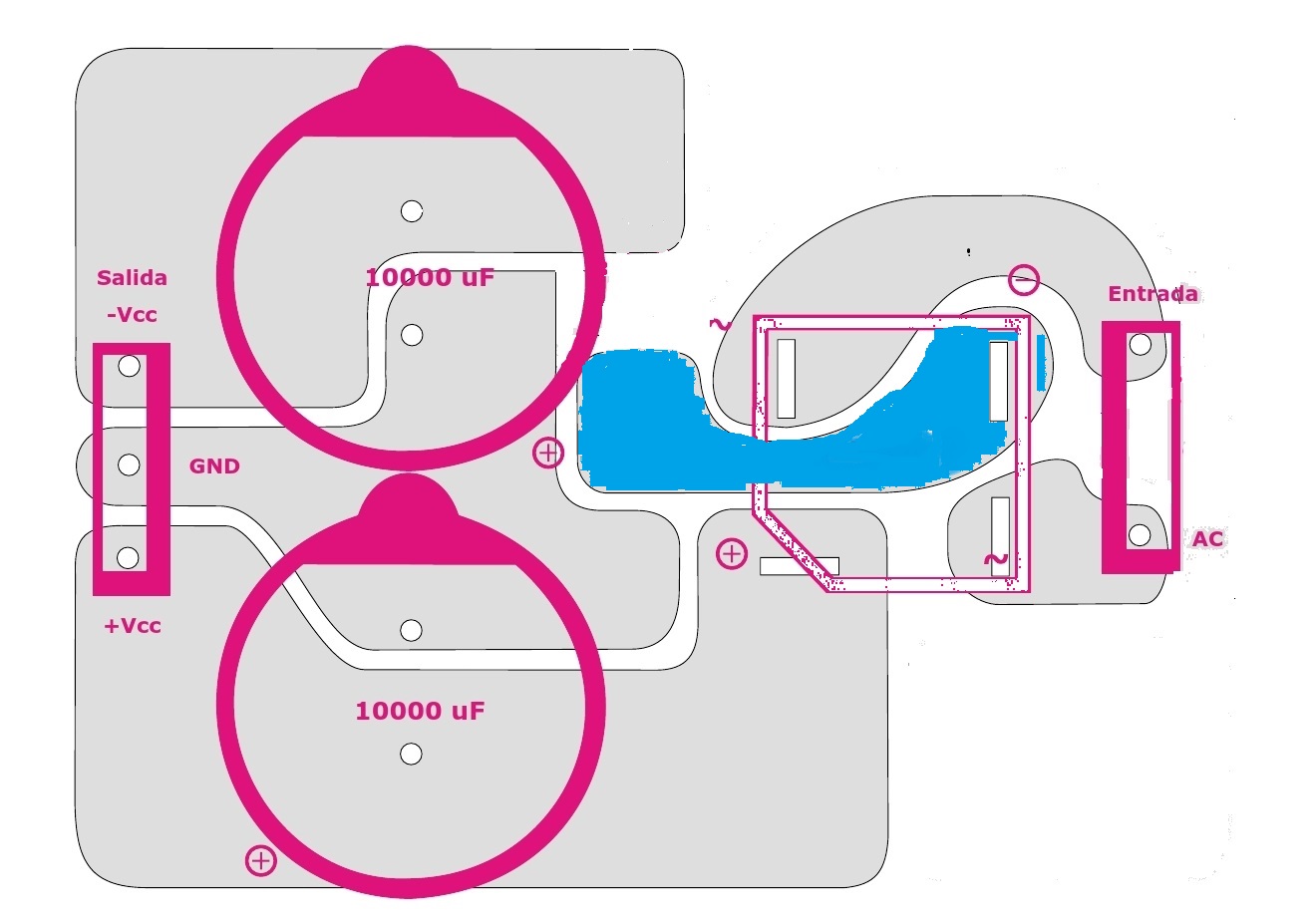

اولا من المفروض عند استخدام بور صبلاى يخرج جهد سالب وموجب ان يكون الترانس له طرف بالمنتصف والدائرة PCBالمعروضة من طرفكم تلاحظ لى ان الخرج السالب الخارج من قنطرة التوحيد لم تكن موصلة بباقى الدائرة والمشار اليها باللون الازرق
اذن كيف يتم اخراج فرق جهد بدون توصيل خرج الجهد السالب الخارج من الموحد؟؟؟؟

[emadhed]

جزاك الله خيرا أخي عريبي
انا بالفعل لقيت الدائرة كده في المكبر و الارضي متأخد من طرفي المكثفات
ألترانس بدون نقطة و الخرج بنقطة من المكيفات ده بالفعل في أمبليفاير باناسونيك

طيب الدائرة التانيه تنفع؟

[emadhed]

حد عنده اجابة

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم
اولا من المفروض عند استخدام بور صبلاى يخرج جهد سالب وموجب ان يكون الترانس له طرف بالمنتصف والدائرة PCBالمعروضة من طرفكم تلاحظ لى ان الخرج السالب الخارج من قنطرة التوحيد لم تكن موصلة بباقى الدائرة والمشار اليها باللون الازرق
اذن كيف يتم اخراج فرق جهد بدون توصيل خرج الجهد السالب الخارج من الموحد؟؟؟؟

نعم اخي الدائرة صحيحة بعد توصيل سالب القنطرة بطرف -VCC من الخرج / اما المشترك (الارضي ) للخرج هو نقطة gndعلى شمال المخطط يعني( ملتقى المكثفين )

[mkhuzanie]

في هذه الدائرة يتم ضرب الفولت فى ٣ لیصبح ثلاث اضعاف بدلاً من
ضعفین .

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة نعيم البديري

نعم اخي الدائرة صحيحة بعد توصيل سالب القنطرة بطرف -VCC من الخرج / اما المشترك (الارضي ) للخرج هو نقطة gndعلى شمال المخطط يعني( ملتقى المكثفين )

السلام عليكم ورحمة الله وبركاته
اخى الكريم الاستاذ نعيم البديرى
لوحه الــــ PCB المعروضة ليس بها اى اتصال من خرج البريدج(قنطرة التوحيد ) من الخرج السالب ولذلك لن يخرج اى فولت من الدائـــرة

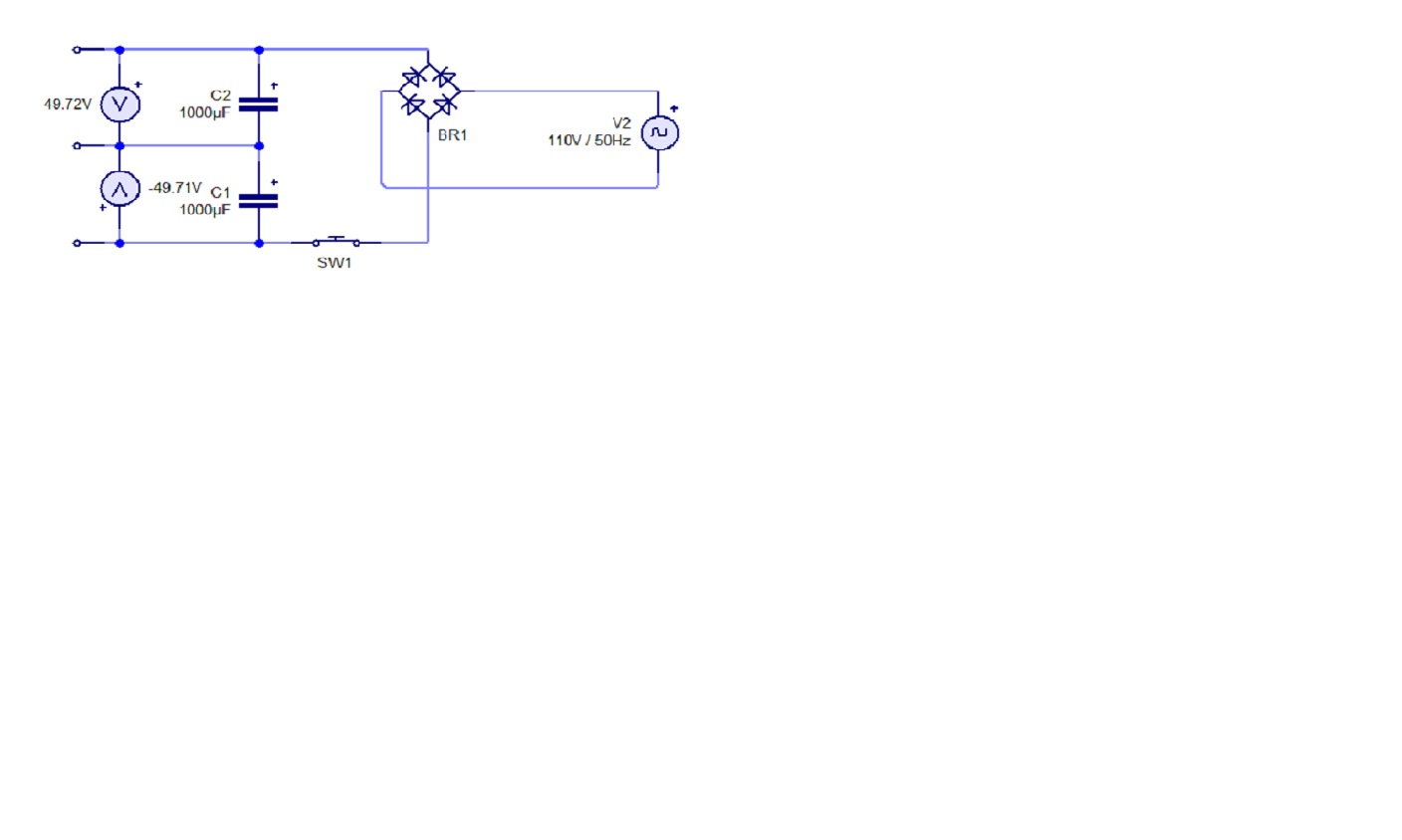

هذه الدائرة بعد توصيل الخرج السالب للدائرة (الفولت الخارج حوالى 50 فولت تقريبا)

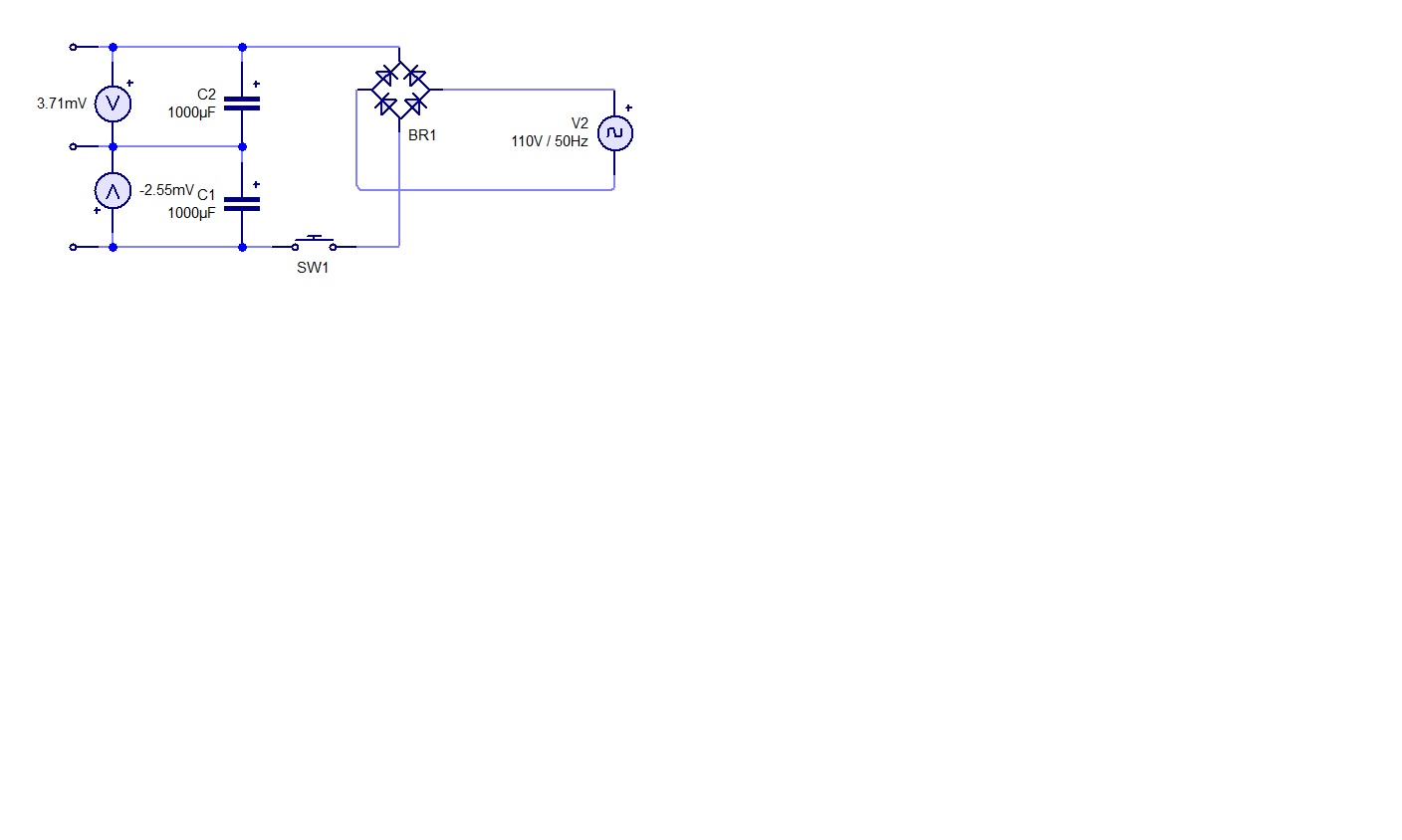

وهذه الدائرة بدون توصيل الطرف السالب الخارج من البريدج (الفولت الخارج 0 تقريبا)




ولهذا قلت فى مشاركتى السابقة ان الدائرة على النحو الذى ظهر بـــ PCB انها غير منطقية التوصيل ولن تخرج اى فولت

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة mkhuzanie

في هذه الدائرة يتم ضرب الفولت فى ٣ لیصبح ثلاث اضعاف بدلاً من
ضعفین .

السلام عليكم ورحمة الله وبركاته
اخى الكريم
هــــذه الدائرة اذا كان دخلها 12 فوت متغير وتم توصيلها بهذه الطريقة الخرج سيكون
+6 فولت و -6 فولت
