مشكله فى باورسبلاي

[عبقرينو1]

السلام عليكم
قابلنى مشكله فى باور سبلاى لا يعمل
وهذى هي صورته

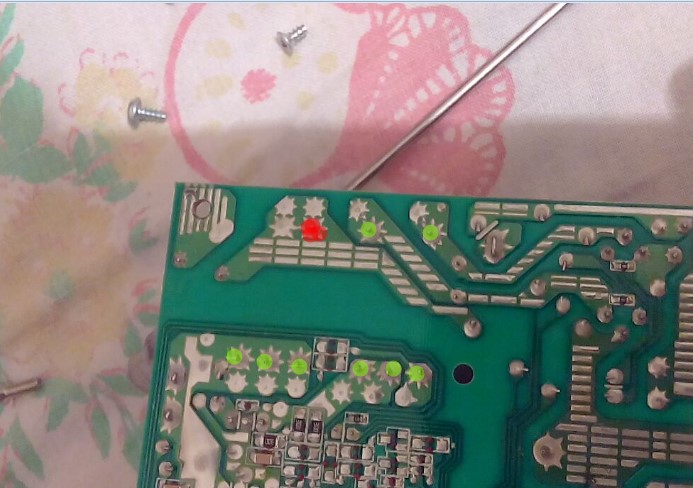

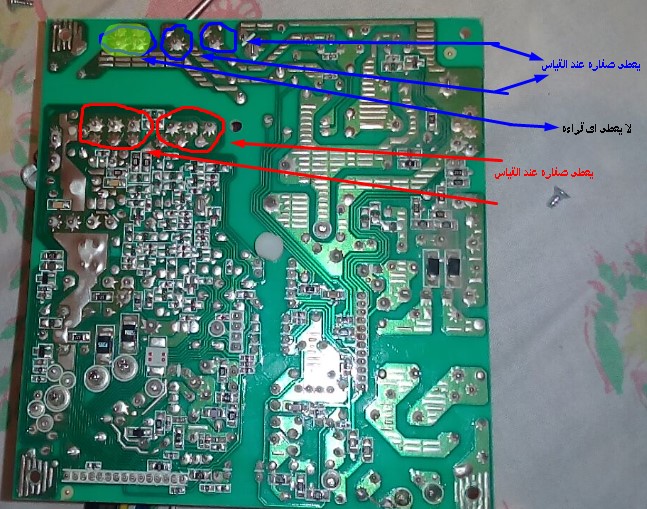

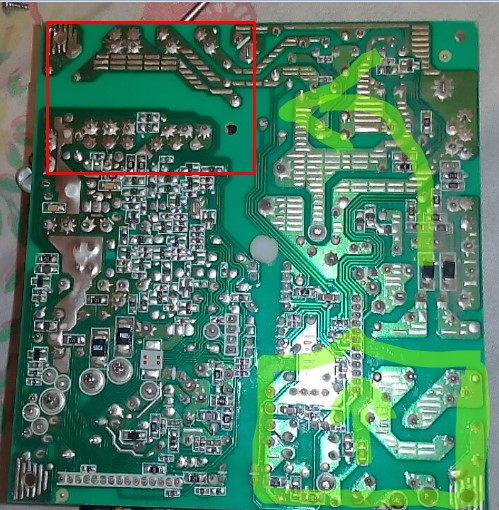

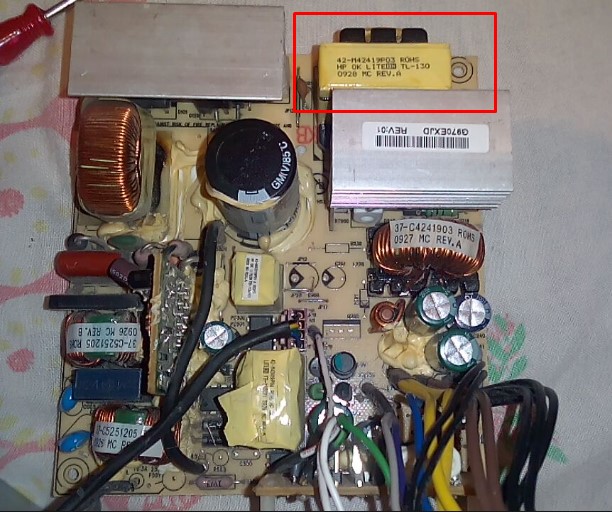

وعند القياس بالصفاره على المحول المحيط بالمربع الاحمر وجدت التالى





الملف الابتدائي مكون من 3 مداخل يعطى صفاره على مدخلين والثالث لا يعطى شئ
والملف الثانوى يعطى صفاره على المخارج


اى ما هو لونه اخضر يعطى صفاره وما لونه احمر لا يعطى شئ

هل هذا طبيعى ام يوجد عيب بهذا المحول فى الباورسبلاي

[عبقرينو1]

ملحوظه : خرج المحول يعنى 0 فولت 0v

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

مواقع النت بها العديد من المواقع التى تقوم بصلاح البور صبلاى ابحث وستجد ابحاث كثيرة واليك بعض طرق الاصلاح عامة

الخطوات المتبعة لمراجعة العطل


تقسيم أعطال وحدة التغذية :

(أ) عطل جزئي

(ب) عطل كلي

يؤدي حدوث تلف بأحد مكونات وحدة التغذية الى توقف عمل هذه الوحدة إما جزئيا أو كليا ، ومعنى التوقف الجزئي هو أن تعمل بعض المراحل بشكل عادي بينما يتوقف العمل في البعض الآخر ( مثلا توجد صورة بدون صوت ) معنى ذلك ان وحدة التغذية تعمل ولكن هناك خلل في الجزء المسئول عن تغذية مرحلة من مراحل الصوت او في ممراته عبر المقاومات - اللوحة المطبوعة ...الخ
أما العطل الكلي فيقصد به التوقف التام لجميع مراحل الجهاز .

1-العطل : غياب كافة الجهود tension
المخرجة(عطل كلي):

*التأكد من وجود 300 فولت على المكثف الكبير
اذا لا يوجد أي فولت عليه ينحصر الخلل في 4 مراحل
1- Fusible
2-Transfot L 1
3* التأكد من أل 4 سليكونات Diodes
اذا كانت المراحل السّابقة سليمة
فالقصر ربما يكون بالمكثف الكبير نفسه
أما اذا وجد على المكثف 300 فولت والجهاز لايخرج أي فولت
فيجب تغييّرالقطع الأتيّة ذكرها
1* أي سي الباور IC
2* الفوتوكوبلير Photo Coupleur PC 817
3* ترانزيزتور TR Regulateur TL 431


2- عطل جزئي :
الجهاز يخرج بعض الفولتات ولا يخرج البعض الأخر

يجب مراجعة كل خط على حده فمثلا يخرج الفولت
30-23-15-5-3.3 فولت
فيخرج الجهاز 15-5 فولت فقط ولا يخرج الباقي فيجب
قياس خط 30 فولت من عند سكوت الباور
مرورا بالمكثفات والمقاومات والسليكونات وتغيّر التالف
منها وهكذا كل خط وحده حتّى يتم خروج جميع الفولتات

و أيضا هذه الأعطال المؤثرة و حلولها


السبب في تذبذب الفولتات

المسئول عن تذبذب الفولتات وهما مكثفات الباور لأنّها
مكثفات تثبيت الفولت ودائما تنحصر مابين
1000F -1500F -470F -330F -220F
10V -16V -25V -35V
ولكن بنسبة بسيطة للفوتوكوبلير أو الترانزيزيستور
وهو الأي سي الصغير PC 817 وهو يغدي الترانزيزستور

المسئول عن تخريج 3.3 فولت وهو دائما يؤثر على الفولت 23V

السبب في زيادة الفولتات

أحيانا نقم بقياس خرج فولتات الجهاز مثلا أن خرج
30 فولت 35 أو 38 فولت أي زيادة عن الحد المطلوب
فهذه الزيّادة لن تجعل الجهاز يعمل والأكثر مشكلة
أن هذه الزيادة قد تؤثر على مكونات أخرى في البوردة الرئيسيّة
والمسئول عن زيادة الفولت ينحصر في الأتي ذكرها.
مكثف صغير يحمل رقم 1F 50V
أو مكثفات الباور أو الفتوكوبلير ودائما يحمل رقم PC 817

السبب في كتم الفولت

سليكونات التوحيد Les Diodes
*أو أي سي الباور TR IC
*أو الفتوكوبلير IC PC 817
أو الزنر أو سليكون بعد الشوبر أو شوبر نفسه

-ملاحظات هامة :

إليكم أعزائي هذه الملاحظات الهامة :
1-


معظم أعطال وحدة التغذية قد تنشأ غالبا نتيجة حدوث دائرة قصر بأحد المكونات
( مكثف - ثنائى توحيد - ثنائي زنر ) او نتيجة حدوث انهيار
Break Down
بأحد العناصر الفعالة كالترانزستورات أو الدوائر المتكاملة ، وانصاف الموصلات عموما معرضة لهذا الإنهيار ، لذلك وقبل تغيير أي عنصر يجب التأكد من زوال سبب العطل أولا حتى لا يتلف العنصر الجديد.

2-

يراعى عند تغيير أي عنصر بآخر جديد ان يكون بذات الرقم والقيمة و بنفس المواصفات للقطعة المستبدلة

3-
تستعمل دائما كاوية لحام ذات وات منخفض

4-
أي جهاز يضيئ ثم يفصل وجميع خوارج الباور سليمة
قم بتغيّير مكثف البور
C 1500F-10V

5-
أي جهاز تأتي الأشارة بعد فترة ويعمل بعد ذلك عادي
يجب عليك بتغييّر مكثفات


عطل كلّي

الجهازفاصل نهائي ولا يوجد أي خوارج للباور
يجب مراجعة الأتي بالترتيب.
*التأكد من وجود 300 فولت على المكثف الكبير
اذا لا يوجد أي فولت عليه ينحصر الخلل في 4 مراحل
1* الفيوز Fusible
2* الملف Transfot L 1
3* التأكد من أل 4 سليكونات Diodes
اذا كانت المراحل السّابقة سليمة
فالقصر ربما يكون بالمكثف الكبير نفسه
أما اذا وجد على المكثف 300 فولت والجهاز لايخرج أي فولت
فيجب تغييّرالقطع الأتيّة ذكرها
1* أي سي الباور IC
2* الفوتوكوبلير Photo Coupleur PC 817
3* ترانزيزتور TR Regulateur TL 431

الجهاز يخرج بعض الفولتات ولا يخرج البعض الأخر

يجب مراجعة كل خط على حده فمثلا يخرج الفولت
30-23-15-5-3.3 فولت
فيخرج الجهاز 15-5 فولت فقط ولا يخرج الباقي فيجب
قياس خط 30 فولت من عند سكوت الباور
مرورا بالمكثفات والمقاومات والسليكونات وتغيّر التالف
منها وهكذا كل خط وحده حتّى يثم خروج جميع الفولتات
السبب في كتم الفولت
سليكونات التحوحيد Les Diodes
*أو أي سي الباور TR IC
*أو الفتوكوبلير IC PC 817
أو الزنر أو سليكون بعد الشوبر أو شوبر نفسه

[عبقرينو1]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم

مواقع النت بها العديد من المواقع التى تقوم بصلاح البور صبلاى ابحث وستجد ابحاث كثيرة واليك بعض طرق الاصلاح عامة

الخطوات المتبعة لمراجعة العطل


تقسيم أعطال وحدة التغذية :

(أ) عطل جزئي

(ب) عطل كلي

يؤدي حدوث تلف بأحد مكونات وحدة التغذية الى توقف عمل هذه الوحدة إما جزئيا أو كليا ، ومعنى التوقف الجزئي هو أن تعمل بعض المراحل بشكل عادي بينما يتوقف العمل في البعض الآخر ( مثلا توجد صورة بدون صوت ) معنى ذلك ان وحدة التغذية تعمل ولكن هناك خلل في الجزء المسئول عن تغذية مرحلة من مراحل الصوت او في ممراته عبر المقاومات - اللوحة المطبوعة ...الخ
أما العطل الكلي فيقصد به التوقف التام لجميع مراحل الجهاز .

1-العطل : غياب كافة الجهود tension
المخرجة(عطل كلي):

*التأكد من وجود 300 فولت على المكثف الكبير
اذا لا يوجد أي فولت عليه ينحصر الخلل في 4 مراحل
1- Fusible
2-Transfot L 1
3* التأكد من أل 4 سليكونات Diodes
اذا كانت المراحل السّابقة سليمة
فالقصر ربما يكون بالمكثف الكبير نفسه
أما اذا وجد على المكثف 300 فولت والجهاز لايخرج أي فولت
فيجب تغييّرالقطع الأتيّة ذكرها
1* أي سي الباور IC
2* الفوتوكوبلير Photo Coupleur PC 817
3* ترانزيزتور TR Regulateur TL 431


2- عطل جزئي :
الجهاز يخرج بعض الفولتات ولا يخرج البعض الأخر

يجب مراجعة كل خط على حده فمثلا يخرج الفولت
30-23-15-5-3.3 فولت
فيخرج الجهاز 15-5 فولت فقط ولا يخرج الباقي فيجب
قياس خط 30 فولت من عند سكوت الباور
مرورا بالمكثفات والمقاومات والسليكونات وتغيّر التالف
منها وهكذا كل خط وحده حتّى يتم خروج جميع الفولتات

و أيضا هذه الأعطال المؤثرة و حلولها


السبب في تذبذب الفولتات

المسئول عن تذبذب الفولتات وهما مكثفات الباور لأنّها
مكثفات تثبيت الفولت ودائما تنحصر مابين
1000F -1500F -470F -330F -220F
10V -16V -25V -35V
ولكن بنسبة بسيطة للفوتوكوبلير أو الترانزيزيستور
وهو الأي سي الصغير PC 817 وهو يغدي الترانزيزستور

المسئول عن تخريج 3.3 فولت وهو دائما يؤثر على الفولت 23V

السبب في زيادة الفولتات

أحيانا نقم بقياس خرج فولتات الجهاز مثلا أن خرج
30 فولت 35 أو 38 فولت أي زيادة عن الحد المطلوب
فهذه الزيّادة لن تجعل الجهاز يعمل والأكثر مشكلة
أن هذه الزيادة قد تؤثر على مكونات أخرى في البوردة الرئيسيّة
والمسئول عن زيادة الفولت ينحصر في الأتي ذكرها.
مكثف صغير يحمل رقم 1F 50V
أو مكثفات الباور أو الفتوكوبلير ودائما يحمل رقم PC 817

السبب في كتم الفولت

سليكونات التوحيد Les Diodes
*أو أي سي الباور TR IC
*أو الفتوكوبلير IC PC 817
أو الزنر أو سليكون بعد الشوبر أو شوبر نفسه

-ملاحظات هامة :

إليكم أعزائي هذه الملاحظات الهامة :
1-


معظم أعطال وحدة التغذية قد تنشأ غالبا نتيجة حدوث دائرة قصر بأحد المكونات
( مكثف - ثنائى توحيد - ثنائي زنر ) او نتيجة حدوث انهيار
Break Down
بأحد العناصر الفعالة كالترانزستورات أو الدوائر المتكاملة ، وانصاف الموصلات عموما معرضة لهذا الإنهيار ، لذلك وقبل تغيير أي عنصر يجب التأكد من زوال سبب العطل أولا حتى لا يتلف العنصر الجديد.

2-

يراعى عند تغيير أي عنصر بآخر جديد ان يكون بذات الرقم والقيمة و بنفس المواصفات للقطعة المستبدلة

3-
تستعمل دائما كاوية لحام ذات وات منخفض

4-
أي جهاز يضيئ ثم يفصل وجميع خوارج الباور سليمة
قم بتغيّير مكثف البور
C 1500F-10V

5-
أي جهاز تأتي الأشارة بعد فترة ويعمل بعد ذلك عادي
يجب عليك بتغييّر مكثفات


عطل كلّي

الجهازفاصل نهائي ولا يوجد أي خوارج للباور
يجب مراجعة الأتي بالترتيب.
*التأكد من وجود 300 فولت على المكثف الكبير
اذا لا يوجد أي فولت عليه ينحصر الخلل في 4 مراحل
1* الفيوز Fusible
2* الملف Transfot L 1
3* التأكد من أل 4 سليكونات Diodes
اذا كانت المراحل السّابقة سليمة
فالقصر ربما يكون بالمكثف الكبير نفسه
أما اذا وجد على المكثف 300 فولت والجهاز لايخرج أي فولت
فيجب تغييّرالقطع الأتيّة ذكرها
1* أي سي الباور IC
2* الفوتوكوبلير Photo Coupleur PC 817
3* ترانزيزتور TR Regulateur TL 431

الجهاز يخرج بعض الفولتات ولا يخرج البعض الأخر

يجب مراجعة كل خط على حده فمثلا يخرج الفولت
30-23-15-5-3.3 فولت
فيخرج الجهاز 15-5 فولت فقط ولا يخرج الباقي فيجب
قياس خط 30 فولت من عند سكوت الباور
مرورا بالمكثفات والمقاومات والسليكونات وتغيّر التالف
منها وهكذا كل خط وحده حتّى يثم خروج جميع الفولتات
السبب في كتم الفولت
سليكونات التحوحيد Les Diodes
*أو أي سي الباور TR IC
*أو الفتوكوبلير IC PC 817
أو الزنر أو سليكون بعد الشوبر أو شوبر نفسه

تسلم ايدك شرح وافر
