ha دائرة موجة مربعة ..

السلام عليكم ورحمة الله و بركاته ..
اخواني اعدت الموضوع لانه مهم جدا بالنسبة لي ....

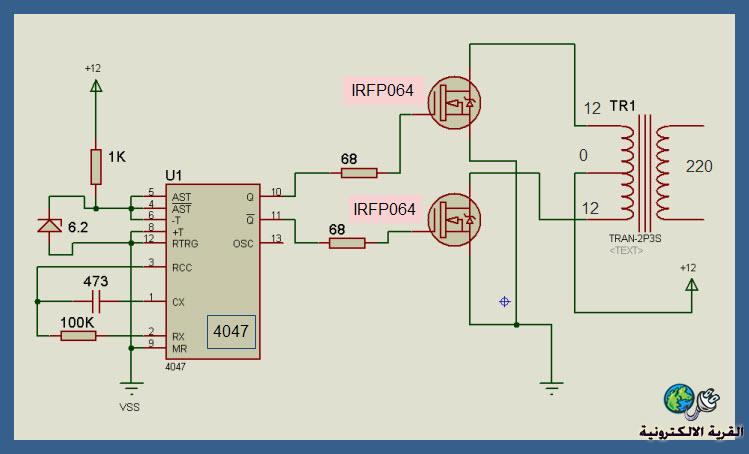

وجدت هذه الدائرة في المنتدى ...
هل تعطيني مو جة مربعة اذا شطبنا المحول و ماهو الخرج يصبح ...
وماهو المقصود بالارضي هل هو السالب...
تحياتي للبشمهندسين وارجو المساعدة ...

http://upload.qariya.info/images/qariya-d5c66af2a7.jpg
أبو الطيب غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات
قديم 09-11-2015, 07:21 PM   #2
عريبى محمود
( رحمه الله عليه )

الصورة الرمزية عريبى محمود

الدولة: لا تسأل الطغاه لماذا طغو بل اسأل العبيد لماذا انحنو
المشاركات: 3,139
أحصائية الترشيح

عدد النقاط : 3252


النشاط

معدل تقييم المستوى: 187
x4

اقتباس:
المشاركة الأصلية كتبت بواسطة أبو الطيب مشاهدة المشاركة
السلام عليكم ورحمة الله و بركاته ..
اخواني اعدت الموضوع لانه مهم جدا بالنسبة لي ....
وجدت هذه الدائرة في المنتدى ...
هل تعطيني مو جة مربعة اذا شطبنا المحول و ماهو الخرج يصبح ...
وماهو المقصود بالارضي هل هو السالب...
تحياتي للبشمهندسين وارجو المساعدة ...

http://upload.qariya.info/images/qariya-d5c66af2a7.jpg
السلام عليكم ورحمة الله وبركاته
اخى الكريم
هذه دائرة انفرتر لتحويل جهد البطارية 12 فولت الى جهد 220 فولت يفيد فى حالة انقطاع الكهرباء العمومية للشبكة
فعلا هذه المتكاملة على هذا التوصيل تقوم بتوليد موجه مربعه من المتكاملة من ارجل 11 -10 حتى ولو فصلنا ترانزسستورى القدرة والمحول
طبعا المقصود بالارضى هو الجهد السالب للبطارية 12 فولت
