كيف يمكنني ربط داره الكترونيه ب 220 فولت

[sa_wa_ta]

السلام عليكم
اخواني اقوم بعمل دارات الكترونيه بسيطه تعليميه كدارة غيبا الضوء التي بالصوره ادناه .



كيف يمكنني ربطها بلمبة تعمل ب 220 فولت لتكون واقعيه يستفاد منها بالمنزل
اعلم انه بواسطة المرحل ( RELAY )
لكن كيف ؟؟؟؟؟
وماهو نوع المرحل والجهد الذي يعمل به ووووو
الرجاء افادتي وشكرا

[حيدر علاج حسن]

الريليات انواع منها 6 او 12 او 24 فولت . و هذا هو جهد ملف الريلي
اما مفتاح الريلي فهو الذي يغلق و يفتح دائرة الحمل 220 فولت و هو معزول تماما عن الملف

[محمد ع يسى]

وعليك السلام ورحمة الله وبركاته.
ادخل إلى هذا الموضوع فإن في أول مشاركة به الدائرة التي تبحث عنها:
http://www.qariya.info/vb/showthread.php?t=173673
مع استبدال ترياك بالثايرستور الذي ستراه في الدائرة.

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

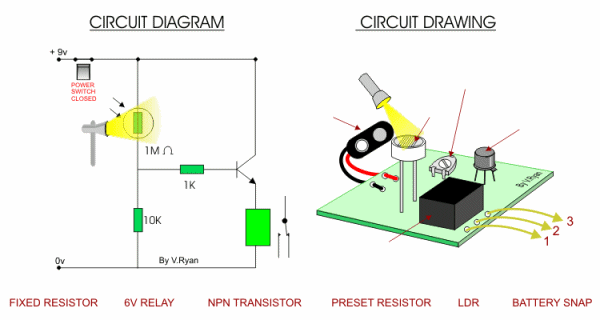

مشاركة بسيطة توضح استخدام الريلاى طبعا هذه الدائرة غير عملية لكن توضح المطلوب

[sa_wa_ta]

رمشكوووووووووووووووووووووورين والله
