السلام عليكم ورحمة الله وبركاته.
حالتك هذه لا تسمي توصيل عكسي بل هي توصيل أمامي.

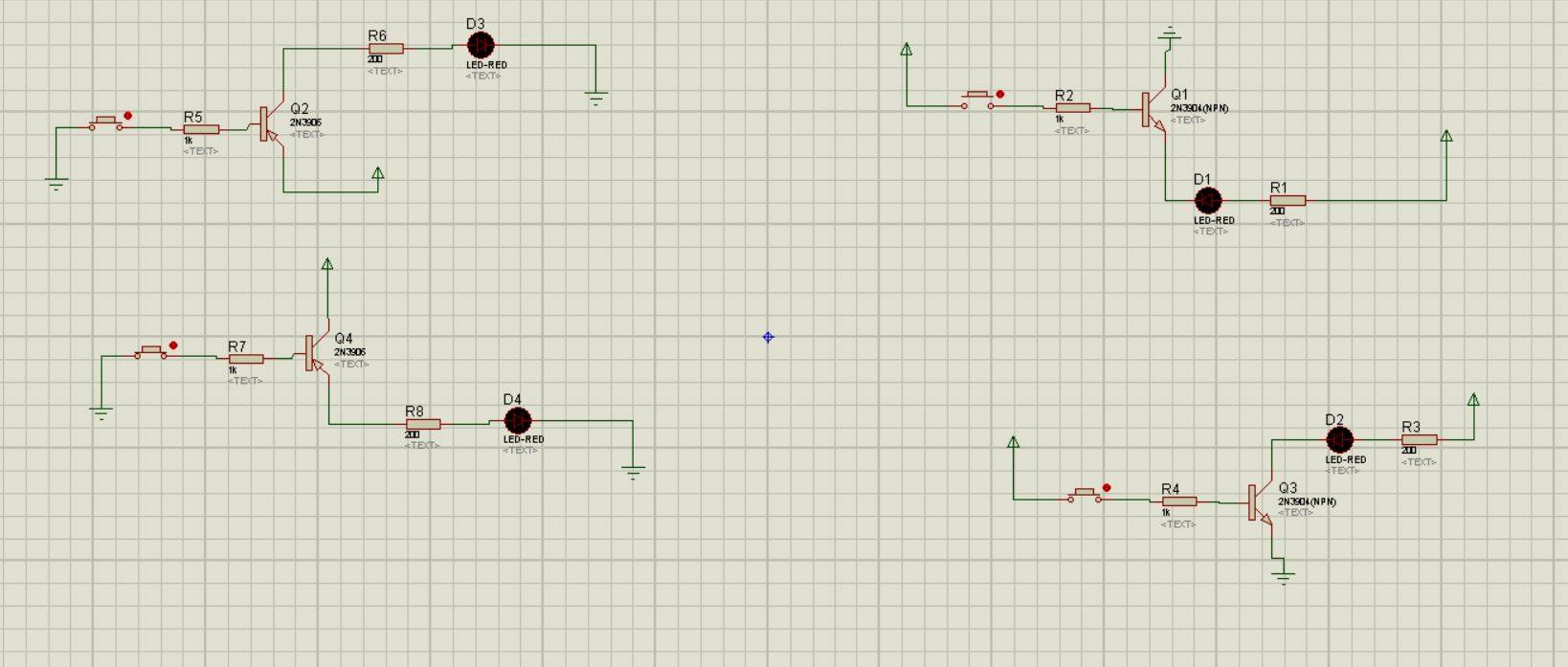

حالتك أنك وضعت المجمع مكان المشع وجعلت الإشارة بدلا من أن تمر بين القاعدة والمشع جعلتها تمر بين القاعدة والمجمع.
هذه طريقة صحيحة للتكبير، لكن بيتا لها تكون قليلة.
أول ترانزستور تم تصنيعه بحيث أنه يعمل المجمع مكان المشع بشكل طبيعي لكن بيتا لهذا الترانزستور كانت قليلة، تعلمت ذلك من سلسلة شرح الدوائر الإلكترونية وتصميمها للأستاذ ماجد.
حتى تتمكن من تسمية حالتك توصيل عكسي اجعل بطارية إشارة أمامية بين القاعدة والمشع ثم ضع البطارية التي بين المجمع والمشع بشكل معكوس.
في هذه الحالة سترى توصيل، لكنه ليس تيار بين المجمع والمشع بل بين المجمع والقاعدة.
ربما تقول كيف يمر كل تيار المجمع عبر القاعدة فقط مع أن بطارية المجمع ليست متصلة بالقاعدة؟
سأقول بطارية المجمع يمكنها الوصول إلى القاعدة لأنها موصلة على التوالي مع بطارية الإشارة.
التعديل الأخير تم بواسطة : محمد ع يسى بتاريخ 16-11-2015 الساعة 11:07 PM.
|

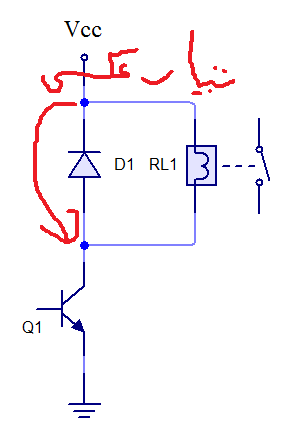

هل يمر الترانزستور تيار عكسي ؟
