مساعدة فى كونتاكتور

[emadhed]

عندى غسالة فول اوتوماتيك زانوسي العبد مستوردة مش صناعة محلى

حبيت احط مفتاح كونتاكتور يشتغل على كهربا 220 ac الى رايحة للحنفية بحيث لما البرنامج يدى امر للحنفية تفتح يقوم الكونتاكتور فاتح الموتور

الفكرة متنفذة مع الغسالات الحديثة و شغالة كويس
مع الغسالات القديمة بتعمل لخبطة فى طرمبة الصرف لما بنوصل الكونتاكتور

عاوز اى حل بحيث يبقى هناك فصل بين دايرة الغسالة و الكونتاكتور علشان ما ياثرش على باقى البرنامج

او لو حد عنده تحليل

الموضوع مالوش علاقة بصيانة الغسالات الموضوع ليه علاقة بالدائرة الاليكتترونية للغسالة و ايه الى ممكن يعمله الكونتاكتور من تاثير على برنامجها

[عريبى محمود]

[B][I][CENTER][FONT="Tahoma"][SIZE="4"][COLOR="Red"]

المشاركة الأصلية كتبت بواسطة emadhed

عندى غسالة فول اوتوماتيك زانوسي العبد مستوردة مش صناعة محلى

حبيت احط مفتاح كونتاكتور يشتغل على كهربا 220 ac الى رايحة للحنفية بحيث لما البرنامج يدى امر للحنفية تفتح يقوم الكونتاكتور فاتح الموتور

الفكرة متنفذة مع الغسالات الحديثة و شغالة كويس
مع الغسالات القديمة بتعمل لخبطة فى طرمبة الصرف لما بنوصل الكونتاكتور

عاوز اى حل بحيث يبقى هناك فصل بين دايرة الغسالة و الكونتاكتور علشان ما ياثرش على باقى البرنامج

او لو حد عنده تحليل

الموضوع مالوش علاقة بصيانة الغسالات الموضوع ليه علاقة بالدائرة الاليكتترونية للغسالة و ايه الى ممكن يعمله الكونتاكتور من تاثير على برنامجها

السلام عليكم ورحمة الله وبركاته
اخى الكريم
اولا الكونتكتور يستخدم فى الاحمال العالية وصمام المياه يستهلك حوالى 150 مللى امبير لذلك ليس من العملى ان نستخدم كونتاكتور فى فتح صمام مياه الغسالة بل الواجب استخدام ريلاى عادى

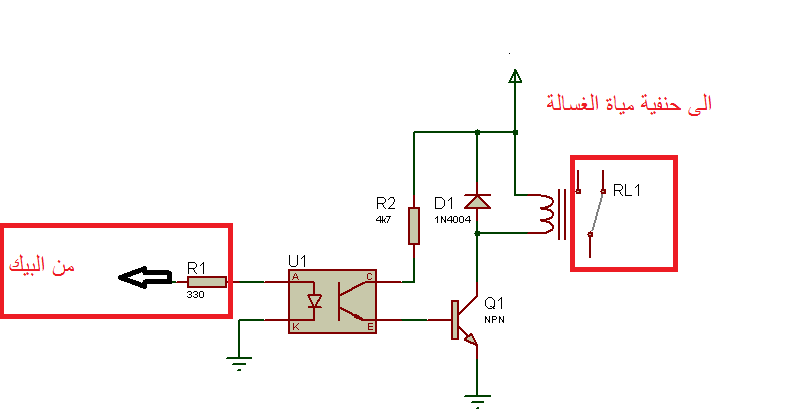

من المعروف ان الملفات الحثية تـــؤثر على دائرة الكنترول لذا وجب عزل دائرة الميكرو عن الريلاى او الكونتاكتور كهربيا .... اليك اخى الكريم دائرة بسيطة وممتازة ومجربة فى نفس الوقت

[emadhed]

ممكن ملف سيركت ويزرد و يكون فيه بيانات واضحه لقيم الريلى و الترانزيستور ؟؟ و U1 ؟؟
و لك جزيل الشكر
دايما تاعبك معايا لكن انت كلك زوق بجد ربي يجزيك الجنة و ينصر الحق

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم
اولا لغاية 3 ايام مضت كان على جهازى برنامج سيركت وزيرد ولكن كان اصدار ليس حديثا فقررت الغائه وتنزيل اصدار جديد ولغاية الان لم اجد ما اريد

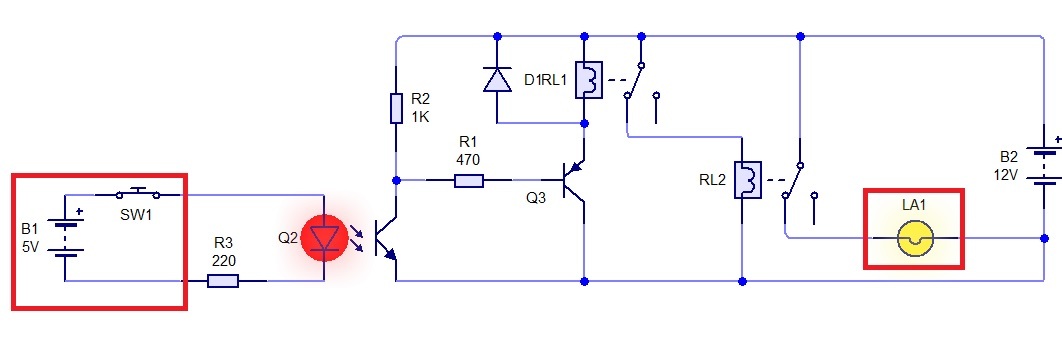

وقد قمت فى وقت سابق بعمل هذه الدائرة على هذا البرنامج واليك هذه الدائرة البسيطة جدا المرسومة على هذا البرنامج ..... فممكن تعمل هذه الدائرة على البرنامج اللى عندك بالمكونات المذكورة بالرسم لكن الغى الريلاى اللى على اليمين رقم 2 . وهو يعمل بكفاءة تامة
المكونات : 4N27 (الفوتوتر ترانزسستور ) --- والترانزسستور 2N3904
والمقاومات معروفه

[عريبى محمود]

http://www.qariya.info/vb/showthread...=176376&page=3

[emadhed]

الدايرة مش واضحة بالنسبة لى
انا عندى 0 220v جايين من الحنفية و انت عاوز فى الدايرة 5 فولت و 12 فولت هل هاوصل الكهربا الى جاية من الحنفية مع محول اربط عليه دايرة توحيد ب 2 ريجوليتور واحد 5فولت و التانى 12 فولت صح ؟؟ علشان اجيب كهربة الدايرة ؟؟

طيب هل المحول ده مش هياثر على الدايرة زى الكونتاكتور ؟؟

و لو جيبت كهربا للمحول من بره الدايرة خالص فين هوصل الكهربا الى جاية من الحنفية و فين هوصل الطرفين بتوع المفتاح بتاع موتور المية ؟؟

لو رسم اوضح و اشمل اكون شاكر

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة emadhed

الدايرة مش واضحة بالنسبة لى
انا عندى 0 220v جايين من الحنفية و انت عاوز فى الدايرة 5 فولت و 12 فولت هل هاوصل الكهربا الى جاية من الحنفية مع محول اربط عليه دايرة توحيد ب 2 ريجوليتور واحد 5فولت و التانى 12 فولت صح ؟؟ علشان اجيب كهربة الدايرة ؟؟

طيب هل المحول ده مش هياثر على الدايرة زى الكونتاكتور ؟؟

و لو جيبت كهربا للمحول من بره الدايرة خالص فين هوصل الكهربا الى جاية من الحنفية و فين هوصل الطرفين بتوع المفتاح بتاع موتور المية ؟؟

لو رسم اوضح و اشمل اكون شاكر

السلام عليكم ورحمة الله وبركاته
اخى الكريم
هـــذه المشاركة فقط وضحت لى ما تريد .......وهى انك تريد تشغيل موتور لرفع المياه عندما تصل كهرباء 220 فولت للحنفية ..... هل هذا ما تريد ؟؟
اذا كانت الاجابه بنعم .... فانتظر منى تصميم عملته من اكثر من 25 عاما
منتظــــر الاجابه اخى الكريم .... وانا تحت امرك

[emadhed]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم
هـــذه المشاركة فقط وضحت لى ما تريد .......وهى انك تريد تشغيل موتور لرفع المياه عندما تصل كهرباء 220 فولت للحنفية ..... هل هذا ما تريد ؟؟
اذا كانت الاجابه بنعم .... فانتظر منى تصميم عملته من اكثر من 25 عاما
منتظــــر الاجابه اخى الكريم .... وانا تحت امرك

نعم هذا ما اريد

مع العلم ان صديق يعمل فى صيانة الغسالات وجد نفس الفكرة متنفذة فى نفس موديل الغسالة بتاعتى لكن عن طريق ريليه فقط الريليه يعمل على 220 فولت ac
