السلام عليكم

[فارس الالكتروني]

لو سمحتم يا اخوانى الكرام
الباشمهندسن اللى زى العسل اللى معانا هنا اللى افادونى كتيييييييييييييييييييييييييييييييييييير

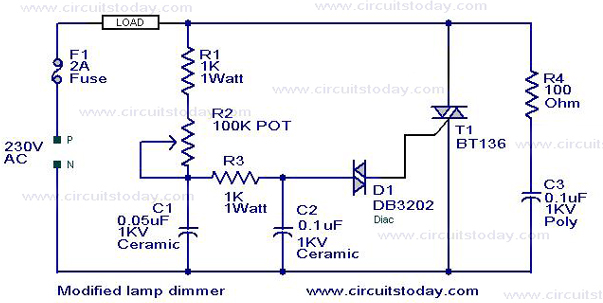

عايز مساعدة فى رسم و عمل محاكاة للدائرة دى على برنامج بروتس

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فارس الالكتروني

لو سمحتم يا اخوانى الكرام
الباشمهندسن اللى زى العسل اللى معانا هنا اللى افادونى كتيييييييييييييييييييييييييييييييييييير

عايز مساعدة فى رسم و عمل محاكاة للدائرة دى على برنامج بروتس

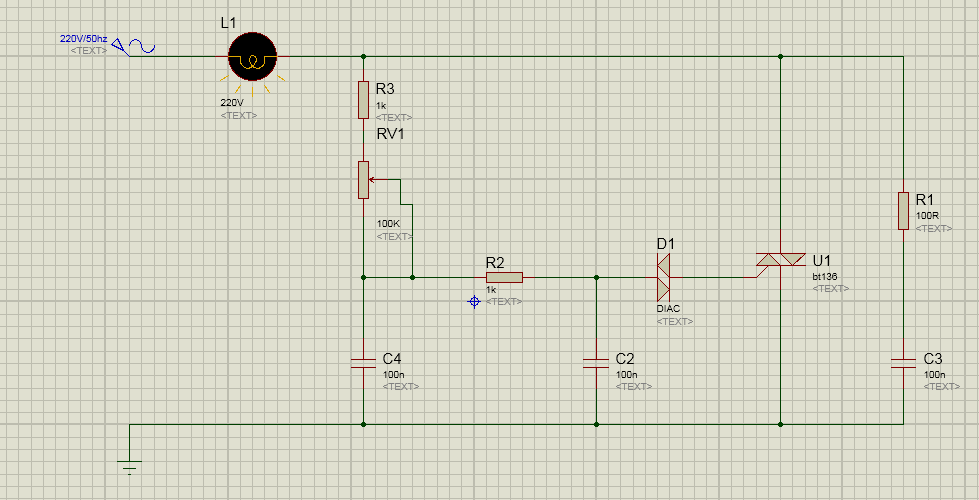

وعليكم السلام ورحمة الله // اخ فارس .. الدائرة مرسومة وانت عرضتها مع ذالك رسمتها ببرنامج البروتس تفضل ..


وهذا ملف المحاكاة بالبروتس 8.1
http://www.4shared.com/file/dU7flWsQce/__1_.html

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة نعيم البديري

وعليكم السلام ورحمة الله // اخ فارس .. الدائرة مرسومة وانت عرضتها مع ذالك رسمتها ببرنامج البروتس تفضل ..


وهذا ملف المحاكاة بالبروتس 8.1
http://www.4shared.com/file/dU7flWsQce/__1_.html

ملاحظة (لقد تغيرت التسلسلات لبعض العناصر كذلك لم انتبه المكثف اسفل المقاومة المتغيرة قيمته 50 نانو يعني 0.05uf )

[فارس الالكتروني]

المشاركة الأصلية كتبت بواسطة نعيم البديري

وعليكم السلام ورحمة الله // اخ فارس .. الدائرة مرسومة وانت عرضتها مع ذالك رسمتها ببرنامج البروتس تفضل ..


وهذا ملف المحاكاة بالبروتس 8.1
http://www.4shared.com/file/dU7flWsQce/__1_.html

اخى نعيم شكرا جزيلا لاهتمامك و مجهودك
بس عندى استفسار
انا ازاى اقدر اتحكم فى قيمة المقازمة المتغيرة
