فكرة عمل دائرة الفاحص قائمة على عملية التناوب بين الليدات الموجودة في الدائرة ، فالدائرة منقسمة إلى جزئين احدهما يوجد به التايمر 555 و ال4017 ومصدر التيار وبقية المكونات ،
اما الجزء الاخر به الليدات ولكي تتم علمية غلق الدائرة يجب توصيل كابل الانترنت بين الجزئين وحينها يتم فحص كابل الانترنت ومعرفة الاسلاك التالفة داخل الكابل، بعدم إضاءة الليد الخاص بالسلك التالف.
ولذلك يتم مرعاة تحديد كل ليد بسلك معين عن تصميم الدائرة ويتم تحديد الليدات حسب السلك المتصل عن بداية تصميم الدائرة
الدائرة الالكترونية:

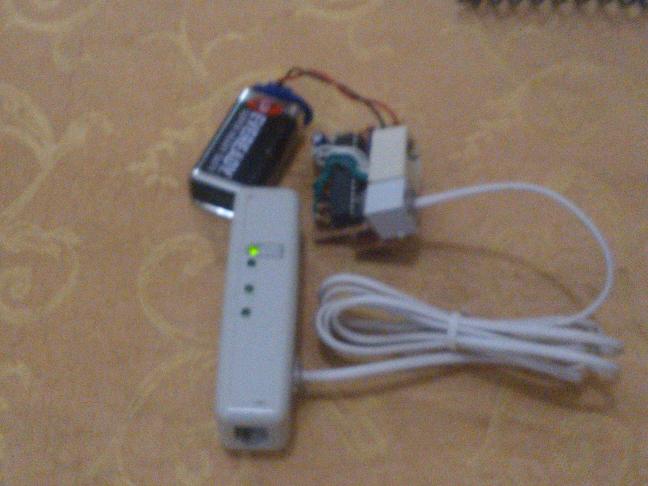

http://4.bp.blogspot.com/-FZ3rcSB6uD...f73c8e659b.jpg
http://3.bp.blogspot.com/-niMzIfCUGk...fa95730363.jpg
المقالة مقتبسة من
Electronic Bubble
دائرة فاحص كابل الأنترنت
