[بسام ااحمد]

السلام عليكم ورحمة الله وبركاته والصلاة والسلام على نبينا وحبيبنا محمد صلى الله عليه وسلم

هذا الصوره من جهازي لاب التوب LG

كيف يتم فحص الترنستور

كيف اعرف ما نوع الترانزستور


ارجو مساعده ... وجزكم الله خيرا

[Technician king]

عن طريق المخطط الخاص بالموسفيت

http://www.datasheetspdf.com/datasheet/85U03GH.html


N-CHANNEL ENHANCEMENT MODE POWER MOSFET

30V 5.5m 75A

[Technician king]

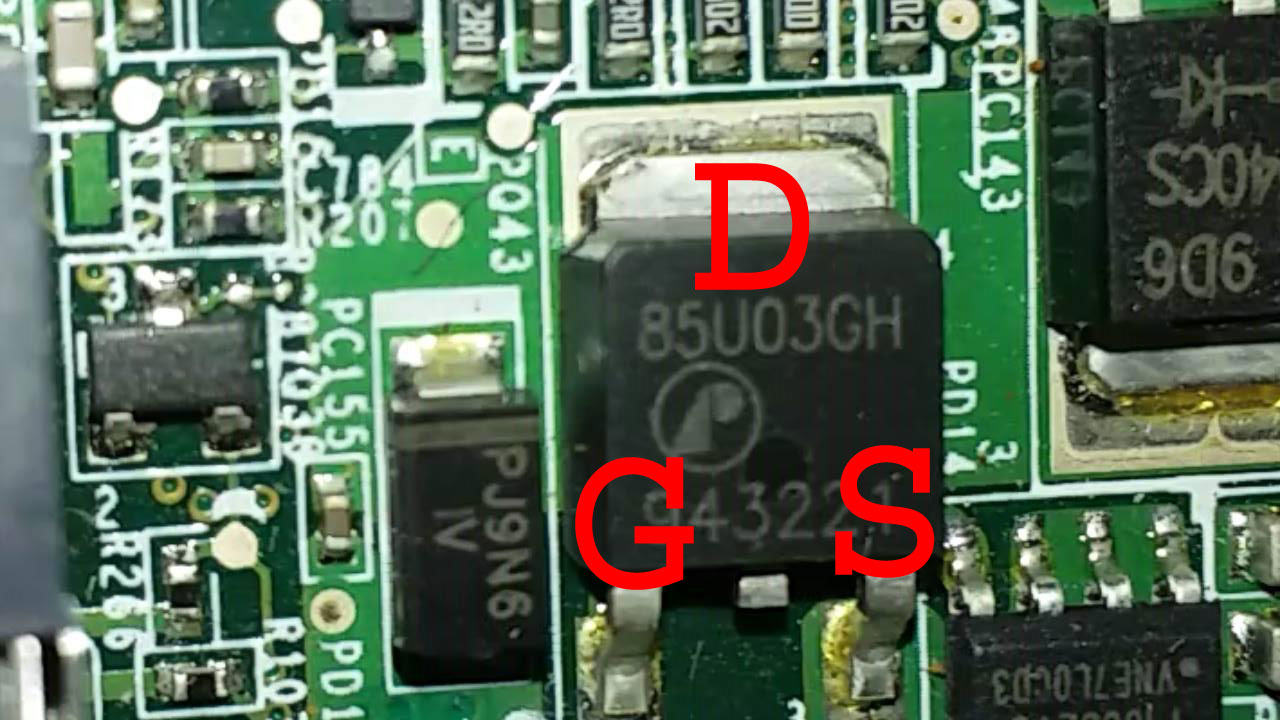

[IMG][/IMG]

1- قم بضبط الافوميتر علي وضع الجرس
2- ضع طرف الافوميتر الاسود علي ال D
3- ثم ضع طرف الافوميتر الاحمر علي ال S من المفترض ان تجد قراءة مع تثبيت الطرف الاسود علي ال D
4- ثم ضع طرف الافوميتر الاحمر علي ال G لا يجب ات تجد قراءة مع تثبيت الطرف الاسود علي ال D
5- ثم ضع طرف الافوميتر الحمر علي ال S مجددا ، سوف تجد صافرة مع تثبيت الطرف الاسود علي ال D
اذا الموسفيت سليم، ولكن كل هذة القياسات بتكون خارج الدائرة (البوردة)

[بسام ااحمد]

اقتباس المشاركة الأصلية كتبت بواسطة Technician king [IMG][/IMG] 1- قم بضبط الافوميتر علي وضع الجرس 2- ضع طرف الافوميتر الاسود علي ال D 3- ثم ضع طرف الافوميتر الاحمر علي ال S من المفترض ان تجد قراءة مع تثبيت الطرف الاسود علي ال D 4- ثم ضع طرف الافوميتر الاحمر علي ال G لا يجب ات تجد قراءة مع تثبيت الطرف الاسود علي ال D 5- ثم ضع طرف الافوميتر الحمر علي ال S مجددا ، سوف تجد صافرة مع تثبيت الطرف الاسود علي ال D اذا الموسفيت سليم، ولكن كل هذة القياسات بتكون خارج الدائرة (البوردة)

اخى الكريم ... السلام عليكم ...
وجزاك الله خيرا
اخي الكريم انا عملت نفس شرح ماضبط معي
وهذا من الاب توب شغال
لكن انت تقول>>ولكن كل هذة القياسات بتكون خارج الدائرة (البوردة)

هل يجب ان الفك الترانزستور من اللوحة البوردة ؟

انتظر ردك

شكرا أخي الكريم على المعلومات القيمة التي قدمتها. ...

[abood1995]

نعم اخي القياسات بتكون خارج اللوحة
اي يجب ازالتة من اللوحة
