[المخترع01]

السلام عليكم

ابحث عن مخطط ناجح لل 1302

مشكلتي ان الزمن ينقص كل مرة هل ممكن مساعدتي في مخطط ناجح

[عريبى محمود]

اقتباس المشاركة الأصلية كتبت بواسطة المخترع01 السلام عليكم ابحث عن مخطط ناجح لل 1302 مشكلتي ان الزمن ينقص كل مرة هل ممكن مساعدتي في مخطط ناجح

السلام عليكم ورحمة الله وبركاته
اخى الكريم

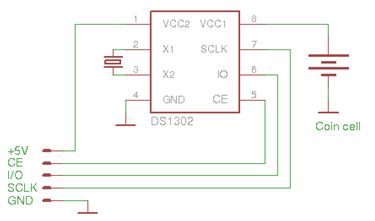

سؤالك غير واضح ..... هذه هى الدائرة ارجو ان اكون قد فهمت قصدك

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم
اليك رابط به دائرة تستخدم هذه المتكاملة فى ساعة تستخدم الوقت الحقيقى
http://www.seta43.netau.net/arduds.html

[المخترع01]

شكرا لكم جميعااا

هذا يعمل عندي


المشكل اريد مخطط للمكثفات و المقومات الرتبطة ب ds1302

[ahmed idris]

منتج ds1302 يقدم لها بديلا هو DS3231 يقول عنه أنه أكثر دقة واستقرارا ولا يحتاج كريستالة خارجية:

https://www.maximintegrated.com/en/p...ks/DS3231.html

[salah56bachir]

اقتباس المشاركة الأصلية كتبت بواسطة ahmed idris منتج ds1302 يقدم لها بديلا هو DS3231 يقول عنه أنه أكثر دقة واستقرارا ولا يحتاج كريستالة خارجية: https://www.maximintegrated.com/en/p...ks/DS3231.html

السلام عليكم أخي أحمد إدريس
بعد الإعتذار من السائل المحترم وأتمنى أن لايكون سؤالي مخلا بالموضوع...
لدي سؤال على السريع...
في إيجاز إذا تكرمت في ماذا تستخدم المتكاملة ds1302 أو بديلتها ds3231 ...ولكم مني كل الشكر ...تحياتي.

[ahmed idris]

اقتباس المشاركة الأصلية كتبت بواسطة salah56bachir السلام عليكم أخي أحمد إدريس بعد الإعتذار من السائل المحترم وأتمنى أن لايكون سؤالي مخلا بالموضوع... لدي سؤال على السريع... في إيجاز إذا تكرمت في ماذا تستخدم المتكاملة ds1302 أو بديلتها ds3231 ...ولكم مني كل الشكر ...تحياتي.

السلام عليكم أخي صالح بشير
هذه المتكاملة تؤدي وظيفة ساعة الكترونية ثواني ودقائق وساعات
إضافة الى حساب التاريخ
توصل بمتحكم عن طريق طرفين (اضافة الى الارضي المشترك طبعا) ليقوم بإظهار قيم الساعة والتارخ على شاشة LCD أو عارضات سباعية , وأيضا لاستقبال مفاتيح ضبط الساعة. وهذا بعد برمجته طبعا لهذه الأغراض كلها..
في الدائرة ستلاحظ أن الربط تم بطرفيم فقط ما بين المتكاملة والمتحكم
هذا الربط يعمل بطريقة اتصال مشهورة تعرف باسم برتوكول I2C من ابتكار شركة فيليبس .
توجد مواضيع في القرية وعلى النت تشرح طريقة عمل هذه المتكاملة وأيضا i2c Protocol
هذا مثال عن تلك الساعات والبرمجة بالميكروسي :
http://www.qariya.info/vb/showthread.php?t=114987
ويوجد غيره

[salah56bachir]

اقتباس المشاركة الأصلية كتبت بواسطة ahmed idris السلام عليكم أخي صالح بشير هذه المتكاملة تؤدي وظيفة ساعة الكترونية ثواني ودقائق وساعات إضافة الى حساب التاريخ توصل بمتحكم عن طريق طرفين (اضافة الى الارضي المشترك طبعا) ليقوم بإظهار قيم الساعة والتارخ على شاشة LCD أو عارضات سباعية , وأيضا لاستقبال مفاتيح ضبط الساعة. وهذا بعد برمجته طبعا لهذه الأغراض كلها.. في الدائرة ستلاحظ أن الربط تم بطرفيم فقط ما بين المتكاملة والمتحكم هذا الربط يعمل بطريقة اتصال مشهورة تعرف باسم برتوكول I2C من ابتكار شركة فيليبس . توجد مواضيع في القرية وعلى النت تشرح طريقة عمل هذه المتكاملة وأيضا i2c Protocol هذا مثال عن تلك الساعات والبرمجة بالميكروسي : http://www.qariya.info/vb/showthread.php?t=114987 ويوجد غيره

السلام عليكم ...أخيahmed idris
كل الشكر والتقدير لشخصك الكريم ...زادك الله من فضله..
