تحكم عن بعد

[Ahmad da]

هلأ ir reciver اللي بالديجتال او التلفزيون اذا فكيتها منه وركبتها ع دارة يواعطيتها اشارة من ليد مرسل نفس اللي بالريموت كونترول بتشتغل ولا ما بتشتغل
يعني لازم بكون ال ir reciver والليد المرسل بانولع محددة ولا ما بأثر علما انه تجربتي حاليا لاضاءة لمبة عن بعد؟؟

[ماجد عباس محمد]

هناك مستقبل وهو قطعة لها 3 طرف (+5 و أرضى و إشارة ) و توجد فى واجهة الجهاز هذه عامة و يمكن استبدالها
هذه القطعة تتصل بمحلل الأوامر داخل الجهاز وهذا ما يستجيب للأمر و ينفذه و يجب أن تعرف كيف يعمل لتستخدمه بالإسلوب الصحيح
أو تستخدم ميكرو و تتعرف على الكود الذى يرسلة المرسل و تبرمج الميكرو ليقرأ الإشارة المستقبلة و يستجيب لها

[Ahmad da]

ممكن طريقة توصيل المرسل والمستقبل وشو الجهد اللازم ليتططبق على المرسل وكيف ببين معنا الارضي والخرج والدخل بالمستقبل

[ماجد عباس محمد]

المرسل هو الريموت
المستقبل ستجد طرف متصل ب +5 فولت فى الجهاز و طرف متصل بطرف GND أيضا فى الجهاز و الثالث هو الإشارة و ستجده متصل بمتكاملة التحكم

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

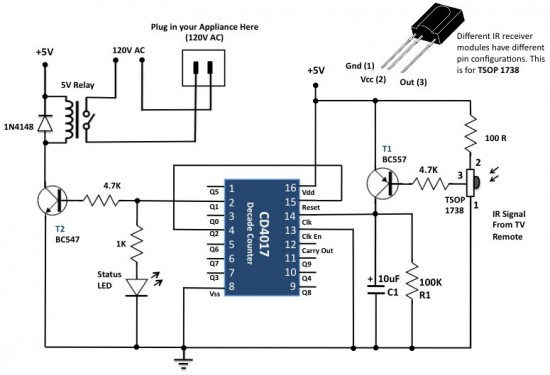

عامة يتم استخدام الاشعة تحت الحمراء للتحكم فى الاجهزة الالكترونية ويتم تشفير التحكم فى الازرار حتى يؤدى كل زر عمله بالغرض المخصص له وهذا موضوع يطول شرحه .... اما بخصوص طلبك فهذه بسيطه ......بدائرة تستقبل هذه الاشعه من اى ريموت للتليفزيون او الريسيفر مثل هذه الدائرة



حيث يتم استقبال الاشعة تحت الحمراء من اى ريموت فيستقبلها حساس الاستقبال ذات الـــ 3 اطراف الذى استخرجته من الريسيفر او شرائه على ان يتم توصيله بترانزسستور كالمبين بالدائرة يقوم بتكبير الاشارة الخارجة من الحساس ويتم بهذه الاشارة المكبرة قدح المتكاملة 4017 والتى تعمل هنا كقلاب يتم توصيله بريلاى للتحكم فى فتح وغلق اى جهاز
ارجو ان اكون قد اوضحت لك ببساطه جزء من ما تريد

[محمد فؤاد دوك]

جزاكم الله كل الخير أخواني
عندي سؤال
هل كل أنواع مستقبلات الأشعة تحت الحمراء بنفس ترتيب الأطراف أم أن لكل نوع ترتيب أطراف خاص به
أرجو الرد سريعاََ لأن عندي عدة أنواع ومنها بوردة جاهزة ولها ٣ أرجل وترانزستورات ومتكاملة ودايود في نفس البوردة

[مسلم11]

هناك اختلاف بترتيب الاطراف حسب كل شركة مصنعة
