التعديل علي دائرة الاضاءة الذاتية عند حلول الظلام

[مدحتكو]

السلام عليكم ورحمة الله وبركاته
الدائرة التالية جرتها وتعمل واداءها ممتاز ومستقرة ولكنها تعمل علي 12 فولت

https://c2.staticflickr.com/2/1489/2...bdcd1e32_o.jpg


لو أردت التعديل عليها لتعمل علي 4 فولت
ما التغييرات اللازمة؟
وشكرا مقدما لمن يشارك في التعديل

إن كانت هناك دائرة تعمل علي مدي من الجهد الرجاء مشاركتها

[مدحتكو]

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم
لن تعمل الدائرة على 4 فولت
اذا تم تغيير الفولت الى 5 فولت يتم تغيير الريلاى بـــ 5 فولت مع اعادة ضبط المقاومة المتغييرة وستعمل تمام

[مدحتكو]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم
لن تعمل الدائرة على 4 فولت
اذا تم تغيير الفولت الى 5 فولت يتم تغيير الريلاى بـــ 5 فولت مع اعادة ضبط المقاومة المتغييرة وستعمل تمام

شكرا لك اخي عريبي

فعلا الريلاي يعمل علي 12 فولت

بصراحة عاوز الدائرة تعمل علي بطارية 3.7 فولت

ممكن في طريقة لمضاعفة الجهد علي الريلاي؟

تقبل تحياتي

[مدحتكو]

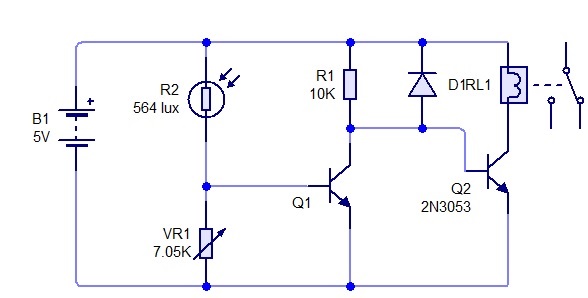

لو استخدمنا ريلاي 5 فولت
ما التعديلات الواجبة علي المقاومات لتجزئ الجهد بين المقاومة الضوئية والمقاومة المتغيرة
[IMG][/IMG]

[flaxder]

بتغيير الريلاى اى ٥فولت هاتقل عدد المبات
غير المقاومه المتغيره الى عشره كيلو وعايرها للوصول للحاله المطلوبه
ممكن تغير الترانزستورات وتحط ارخص من دول
حط موحد على الريلاى لحمايه الترانزستور
جرب وقولى

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم
اذا تم تركيب ريلاى 5 فولت يتم استخدام بورصبلاى 5 فولت فقط وتتم المعايرة من المفاومة المتغيرة فقط


واليك ملف المحاكاة:

http://www.mrkzgulf.com/do.php?id=153211

[مدحتكو]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم
اذا تم تركيب ريلاى 5 فولت يتم استخدام بورصبلاى 5 فولت فقط وتتم المعايرة من المفاومة المتغيرة فقط


واليك ملف المحاكاة:

http://www.mrkzgulf.com/do.php?id=153211

شكرا لك اخ عريبي محمود
هاجرب واوافيك بالنتيجة قريبا
